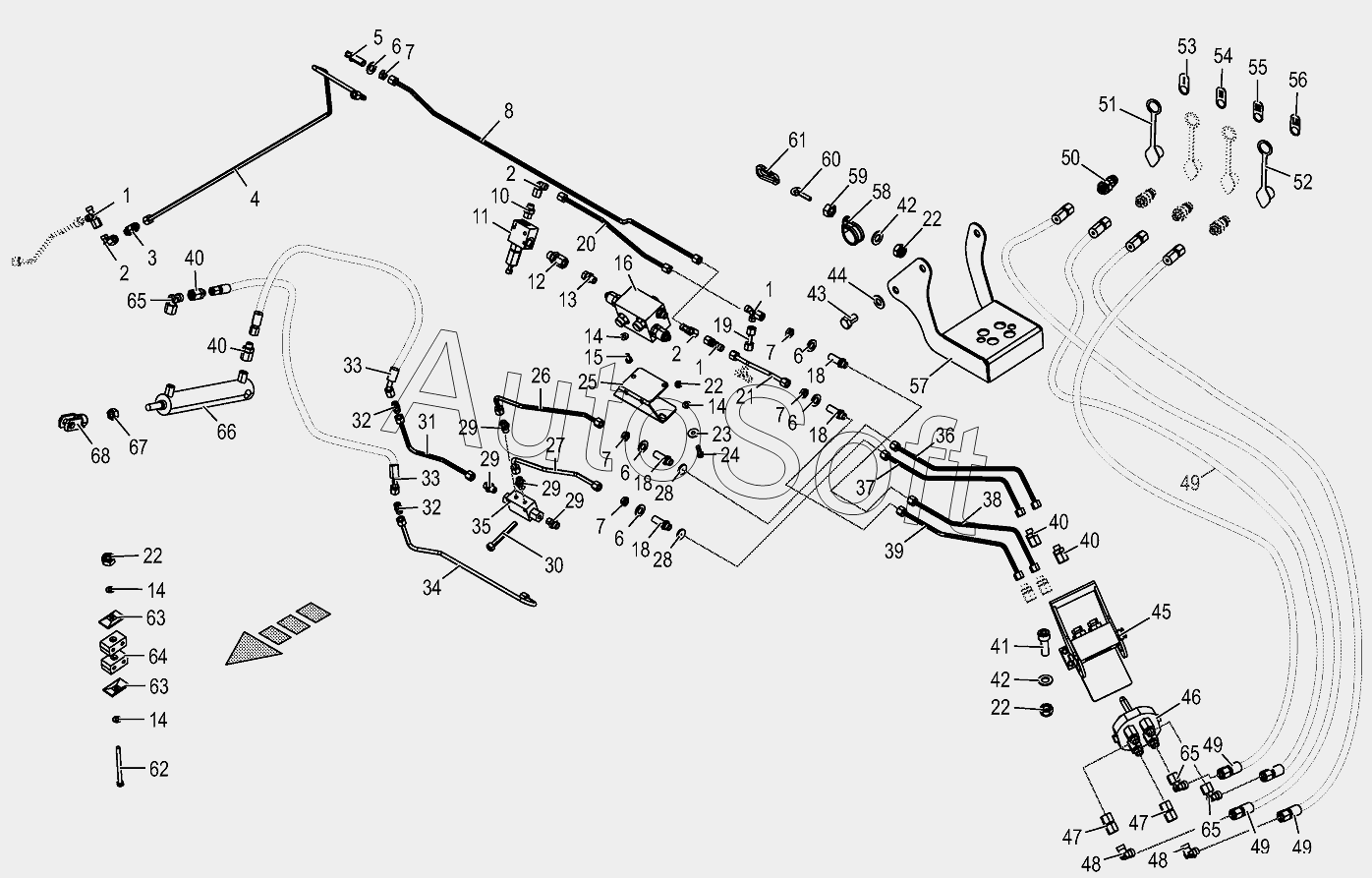

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053 (2013). Hydraulics - control bloc 871000 -
44
52
51
50
49
49
49
49
48
48
47
47
46
45
53
43
42
42
41
40
40
40
40
39
38
37
61
68
67
66
65
65
65
64
63
63
62
36
60
59
58
57
56
55
54
10
19
18
18
18
18
16
15
14
14
14
14
13
12
11
20
8
7
7
7
7
7
6
6
6
6
6
5
4
3
2
2
2
1
1
1
21
22
22
22
22
23
24
25
26
27
28
28
29
29
29
29
30
31
32
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Adjustable L connection | |
| 2 | 0***0 | Angle lug | |
| 3 | 9***0 | Non-return valve 1 bar row L 8 | |
| 4 | 2***0 | Hyd.-Leitung 8x1,5x1176 4 | |
| 5 | 0***0 | Connector | |
| 6 | 0***2 | Washer | |
| 7 | 0***0 | Hex nut-low form | |
| 8 | 2***0 | Hyd.-Leitung 8x1,5x1067 4 | |
| 10 | 9***0 | Male connector | |
| 11 | 2***0 | Sequence valve | |
| 12 | 0***0 | Male connector | |
| 13 | 9***0 | Male connector | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 2***0 | Hyd. block folding in/folding out | |
| 18 | 0***0 | Straight 2-way connector | |
| 19 | 2***0 | Hydr. Ligne 8x1,5x50 0 Arc | |
| 20 | 2***0 | Hydr. Ligne 8x1,5x428 3 Arc | |
| 21 | 2***0 | Hydr. Ligne 8x1,5x214 2 Arc | |
| 22 | 0***0 | Locknut | |
| 23 | 0***0 | Washer | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 2***0 | Support | |
| 26 | 2***0 | Hydr. Ligne 8x1,5x344 3 Arc | |
| 27 | 2***0 | Hydr. Ligne 8x1,5x300 3 Arc | |
| 28 | 0***0 | Throttling disc | |
| 29 | 0***0 | Male connector | |
| 30 | 0***1 | Allen screw | |
| 31 | 2***0 | Hydr. Ligne 8x1,5x286 2 Arc | |
| 32 | 0***0 | Connector | |
| 33 | 2***0 | High pressure hose line | |
| 34 | 2***0 | Hydr. Ligne 8x1,5x519 4 Arc | |
| 35 | 0***0 | Double lock-up valve unit | |
| 36 | 2***0 | Hyd. line 8x1.5x418 2 bows | |
| 37 | 2***0 | Hyd. line 8x1.5x401 2 bows | |
| 38 | 2***0 | Hyd. line 8x1.5x380 2 bows | |
| 39 | 2***0 | Hyd. line 8x1.5x360 2 bows | |
| 40 | 0***0 | Reducer fitting | |
| 41 | 0***1 | Allen screw | |
| 42 | 0***0 | Washer | |
| 43 | 0***0 | Hex head bolt | |
| 44 | 0***1 | Detent edged washer | |
| 45 | 0***0 | Multi-clutch-fixed half | |
| 46 | 0***0 | Multi-clutch-loose half | |
| 47 | 0***0 | Double nipple | |
| 48 | 0***1 | Elbow union | |
| 49 | 0***0 | High pressure hose line | |
| 50 | 0***0 | Connector plug | |
| 51 | 0***1 | Dust cap-blue | |
| 52 | 0***1 | Dust cap-red | |
| 53 | 0***0 | Plate-1 | |
| 54 | 0***0 | Plate-2 | |
| 55 | 0***0 | Plate-3 | |
| 56 | 0***0 | Plate-4 | |
| 57 | 2***1 | Support | |
| 58 | 0***0 | Tube clip w. rubber | |
| 59 | 0***0 | Hex nut | |
| 60 | 0***2 | Eyebolt | |
| 61 | 0***1 | Spring hook | |
| 62 | 0***1 | Hex head bolt | |
| 63 | 0***0 | Cover plate | |
| 64 | 0***0 | Tube clamp-2 halves | |
| 65 | 0***1 | Angle lug | |
| 66 | 2***0 | Hydraulic cylinder | |
| 67 | 0***0 | Hex nut | |
| 68 | 0***1 | Clevis 1 clip ass. | |
| 69 | 2***0 | High pressure hose line |
