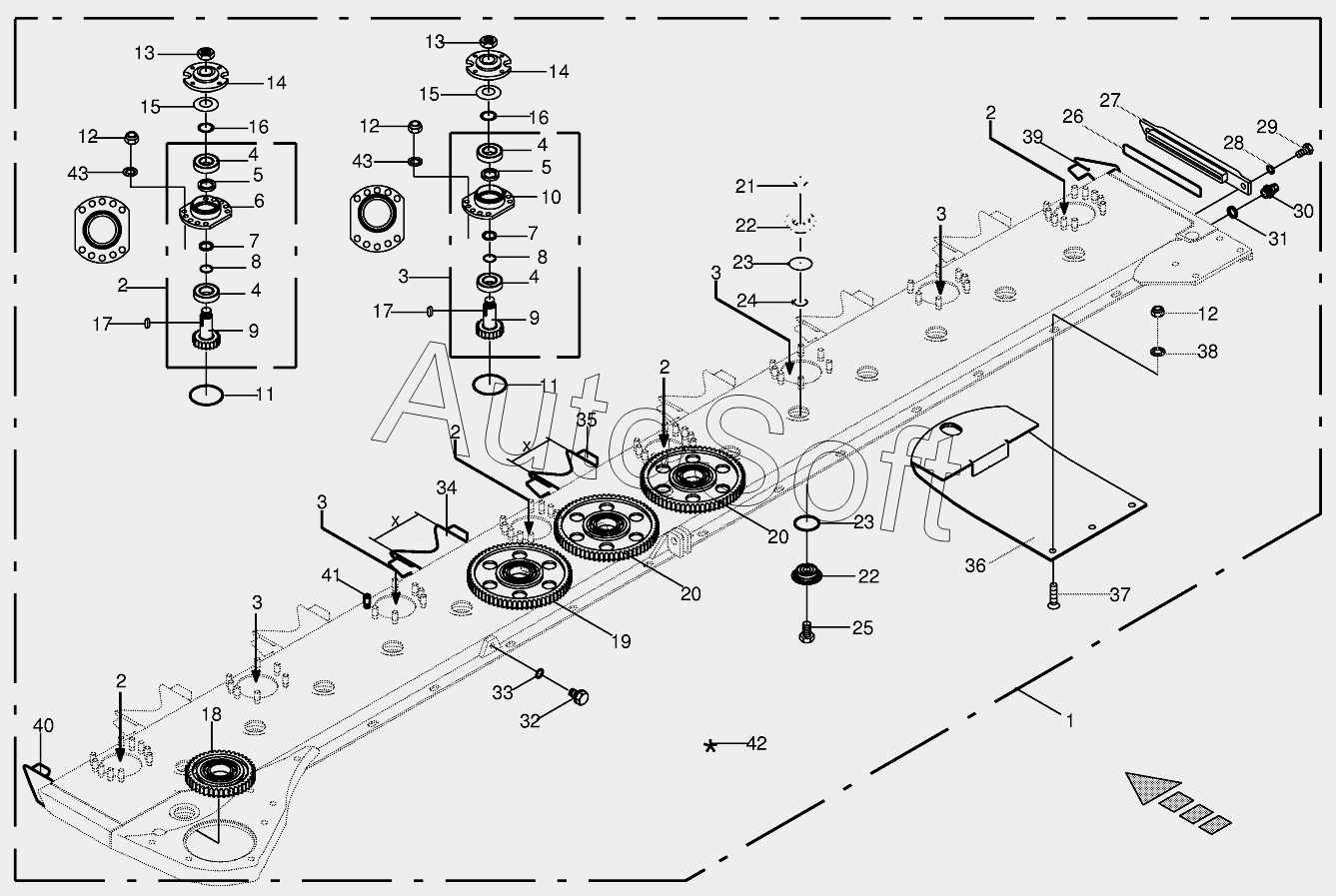

Каталог запасных частей к технике: KRONE EC 360/400 (2013). Cutter bar cpl
34
24
25
26
27
28
29
30
31
32
33
23
23
35
36
37
37
38
39
40
41
42
43
43
12
12
12
2
2
2
2
2
3
3
3
3
3
4
4
4
4
5
5
6
7
7
8
8
9
9
10
11
11
1
13
13
14
14
15
15
16
16
17
17
18
19
20
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Cutter bar-cpl. | |
| 2 | 0***3 | Bearing housing-10 hole, single | |
| 3 | 0***3 | Bearing housing-10 hole,changing | |
| 4 | 0***0 | Grooved ball bearing | |
| 5 | 0***1 | Radial-shaft sealing ring | |
| 6 | 0***3 | Bearing housing-single | |
| 7 | 0***5 | Spacer ring | |
| 8 | 0***0 | O-ring | |
| 9 | 0***4 | Pinion | |
| 10 | 0***4 | Bearing housing Change-7 hole | |
| 11 | 0***0 | O-ring | |
| 12 | 0***0 | Locknut | |
| 13 | 0***4 | Hex nut | |
| 14 | 0***6 | Rotor hub | |
| 15 | 0***1 | Spring washer | |
| 16 | 0***0 | Shim ring | |
| 17 | 0***0 | Fit-in key | |
| 18 | 0***0 | Spur gear | |
| 19 | 0***0 | Spur gear | |
| 20 | 0***0 | Spur gear | |
| 21 | 0***0 | Self-locking nut | |
| 22 | 0***1 | Clamping piece | |
| 23 | 0***0 | O-ring | |
| 24 | 0***0 | O-ring | |
| 25 | 0***1 | Hex head bolt | |
| 26 | 0***0 | O-ring | |
| 27 | 0***4 | Cover | |
| 28 | 0***1 | Detent edged washer | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***1 | Breather | |
| 31 | 0***0 | Gasket ring | |
| 32 | 0***1 | Screw plug | |
| 33 | 0***0 | Gasket ring | |
| 34 | 0***0 | Sheet edge | |
| 35 | 0***1 | Sheet edge | |
| 36 | 0***1 | Skid | |
| 37 | 0***2 | Countersunkscrew | |
| 37 | 0***1 | Countersunkscrew | |
| 38 | 0***1 | Detent edged washer | |
| 39 | 0***3 | Sheet edge-right | |
| 40 | 0***3 | Sheet edge-left | |
| 41 | 0***0 | Weld. pin | |
| 42 | 0***0 | Oil-Id.-no.=1ltr | |
| 43 | 9***0 | Detent edged washer |
