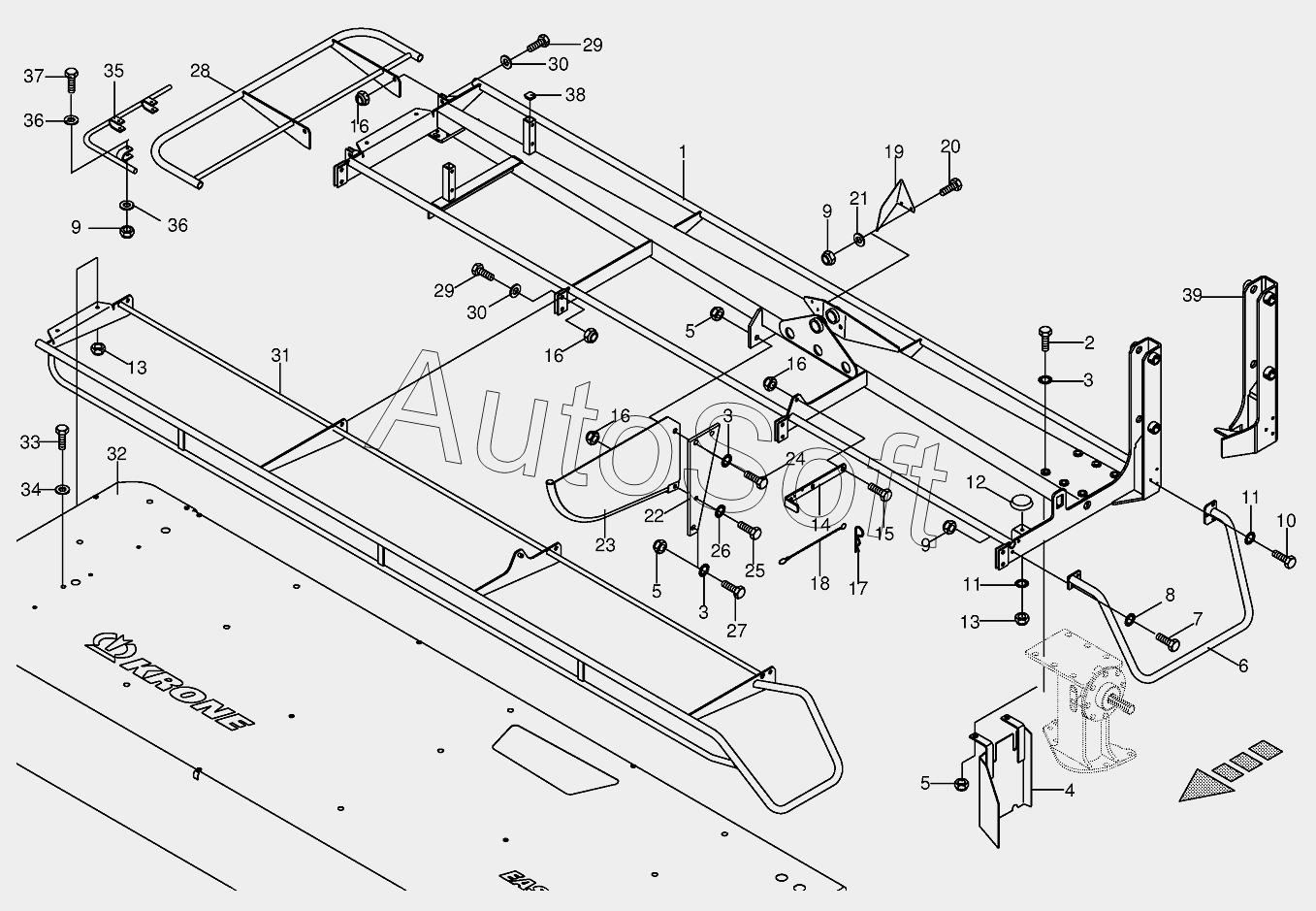

Каталог запасных частей к технике: KRONE EC 360/400 (2013). Frame/Guard cpl.
31
22
23
24
25
26
27
28
29
29
30
30
31
21
32
32
33
34
35
36
36
37
38
39
11
11
1
2
3
3
3
4
5
5
5
6
7
8
9
9
9
10
1
12
13
13
14
15
16
16
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Supporting frame | |
| 1 | 0***2 | Supporting frame | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***1 | Baffle-left | |
| 5 | 0***0 | Locknut | |
| 6 | 0***1 | Protective tube | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Locknut | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***1 | Rubber pad | |
| 13 | 0***0 | Locknut | |
| 14 | 0***2 | Adjusting lever | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***0 | Locknut | |
| 17 | 0***1 | Spring clip | |
| 18 | 0***0 | Chain | |
| 19 | 0***0 | Decal support | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***0 | Washer | |
| 22 | 0***0 | Strut | |
| 23 | 0***0 | Swath divider | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***1 | Hex head bolt | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***2 | Guard-right | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***1 | Washer | |
| 31 | 0***0 | Protecting frame | |
| 31 | 0***0 | Protecting frame | |
| 32 | 0***2 | Plastic cloth | |
| 32 | 0***2 | Plastic cloth | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***1 | Washer | |
| 35 | 0***1 | Tube bow-right | |
| 36 | 0***0 | Washer | |
| 37 | 0***0 | Hex head bolt | |
| 38 | 0***0 | Plug | |
| 39 | 2***0 | Weld-on lug holder for susp. arm right |
