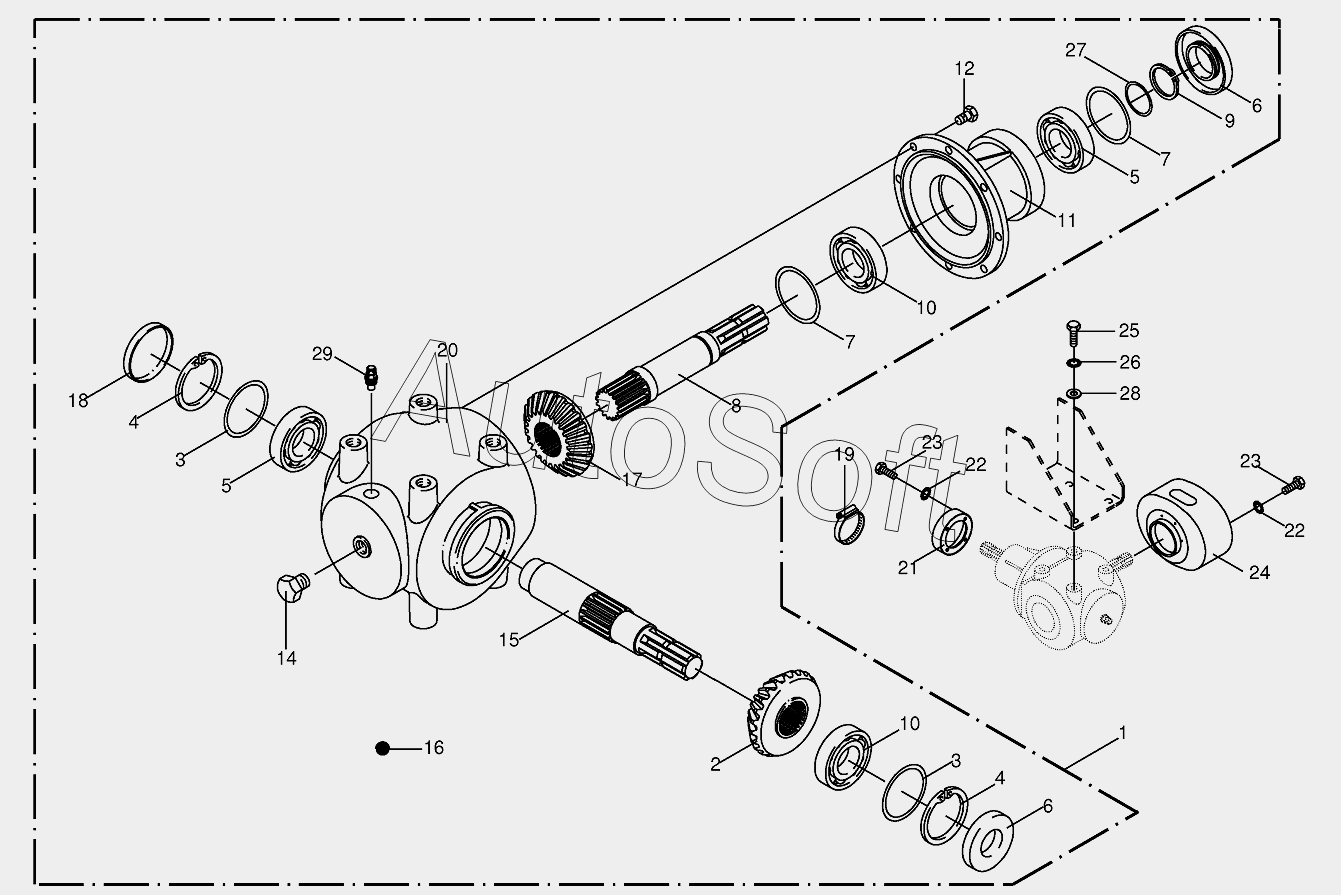

Каталог запасных частей к технике: KRONE 280CV-Q, 320CV-Q, 280CRI-Q (2013). Main gearbox (beige)
1
2
3
3
3
4
4
5
5
6
6
7
7
7
8
9
10
10
11
12
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Angle gear-cpl. | |
| 2 | 0***0 | Bevel wheel | |
| 3 | 0***0 | Shim ring | |
| 3 | 0***0 | Shim ring | |
| 4 | 0***0 | Circlip | |
| 5 | 0***0 | Grooved ball bearing | |
| 6 | 0***1 | Radial-shaft sealing ring | |
| 7 | 0***0 | Shim ring | |
| 7 | 0***0 | Shim ring | |
| 8 | 0***0 | Drive shaft | |
| 9 | 0***0 | Circlip | |
| 10 | 0***0 | Taper roller bearing | |
| 11 | 0***0 | Gearbox housing | |
| 12 | 0***0 | Hex head bolt | |
| 14 | 0***0 | Screw plug | |
| 15 | 0***0 | Shaft | |
| 16 | 0***0 | Oil-Id.-no.=1ltr | |
| 17 | 0***0 | Pinion | |
| 18 | 0***2 | Sealing cap | |
| 19 | 0***1 | Tube clip | |
| 20 | 0***0 | Gearbox housing | |
| 21 | 0***3 | Adapter flange | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***1 | Hex head bolt | |
| 24 | 0***0 | Protecting cup | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***0 | Supporting disc | |
| 28 | 0***0 | Washer | |
| 29 | 0***0 | Breather |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
