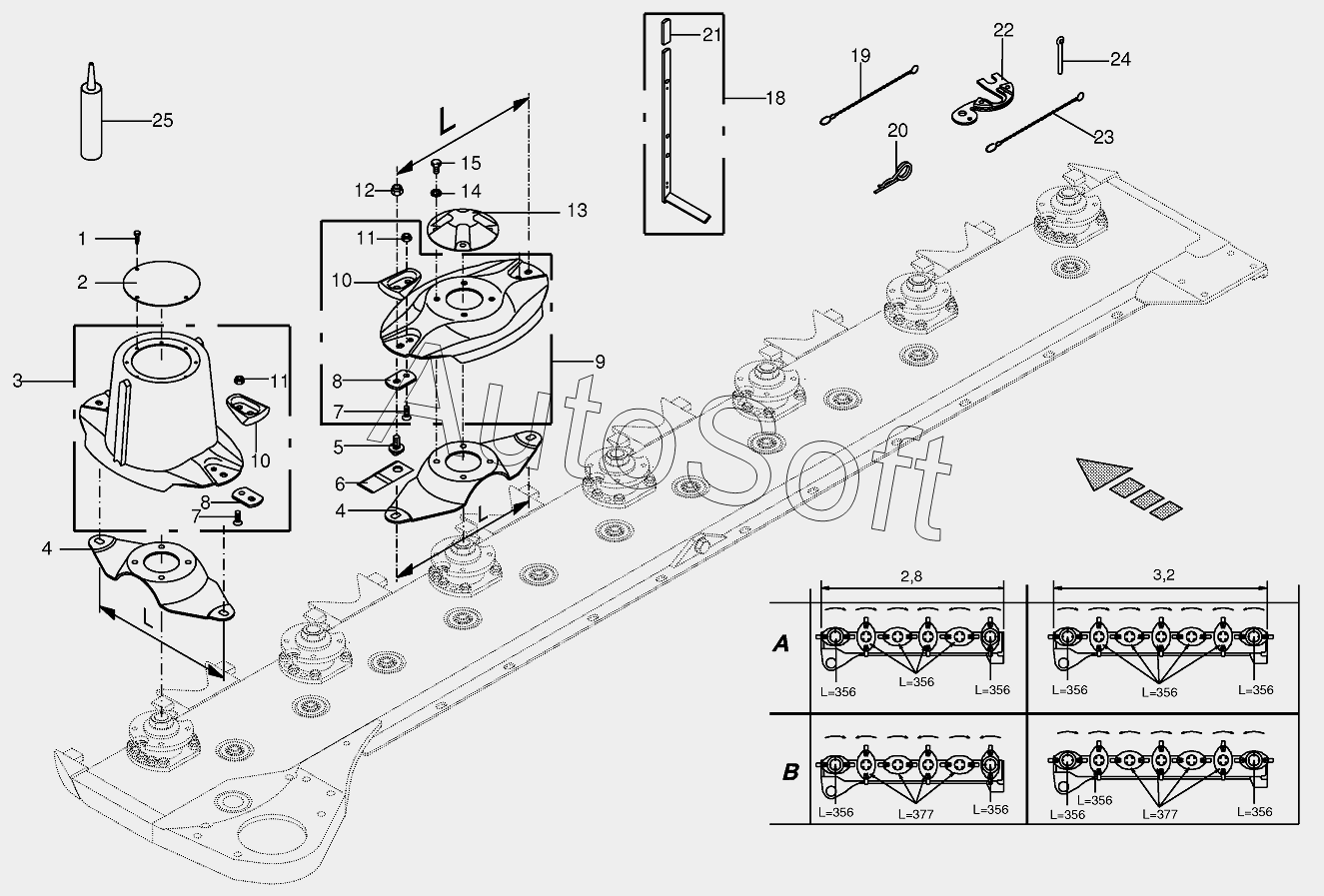

Каталог запасных частей к технике: KRONE 280CV-Q, 320CV-Q, 280CRI-Q (2013). Blade quick coupler
1
2
3
3
4
4
4
5
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
13
14
15
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Self-tapping screw | |
| 2 | 0***1 | Cover | |
| 3 | 0***1 | Mower drum | |
| 3 | 2***0 | Mower drum | |
| 4 | 2***0 | Blade carrier L=356 with edge | |
| 4 | 2***0 | Blade carrier L=377 with edge-B | |
| 5 | 0***0 | Mower pin | |
| 6 | 0***3 | Knife-left | |
| 6 | 0***3 | Knife-right | |
| 7 | 0***3 | Countersunkscrew | |
| 8 | 0***3 | Knife support | |
| 9 | 0***2 | Mower disc | |
| 9 | 0***2 | Mower disc | |
| 9 | 2***0 | Mower disc-B | |
| 9 | 2***0 | Mower disc | |
| 10 | 0***1 | Guard | |
| 11 | 0***0 | Locknut | |
| 12 | 0***0 | Self-locking nut | |
| 13 | 0***0 | Cover | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***0 | Hex head bolt | |
| 18 | 0***0 | Special key for blades | |
| 19 | 0***2 | Chain | |
| 20 | 0***1 | Spring clip | |
| 21 | 0***0 | Handle | |
| 22 | 2***0 | Gauge | |
| 23 | 9***0 | Chain | |
| 24 | 0***1 | Cotter pin | |
| 25 | 0***0 | Sealant-silicone-free |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
