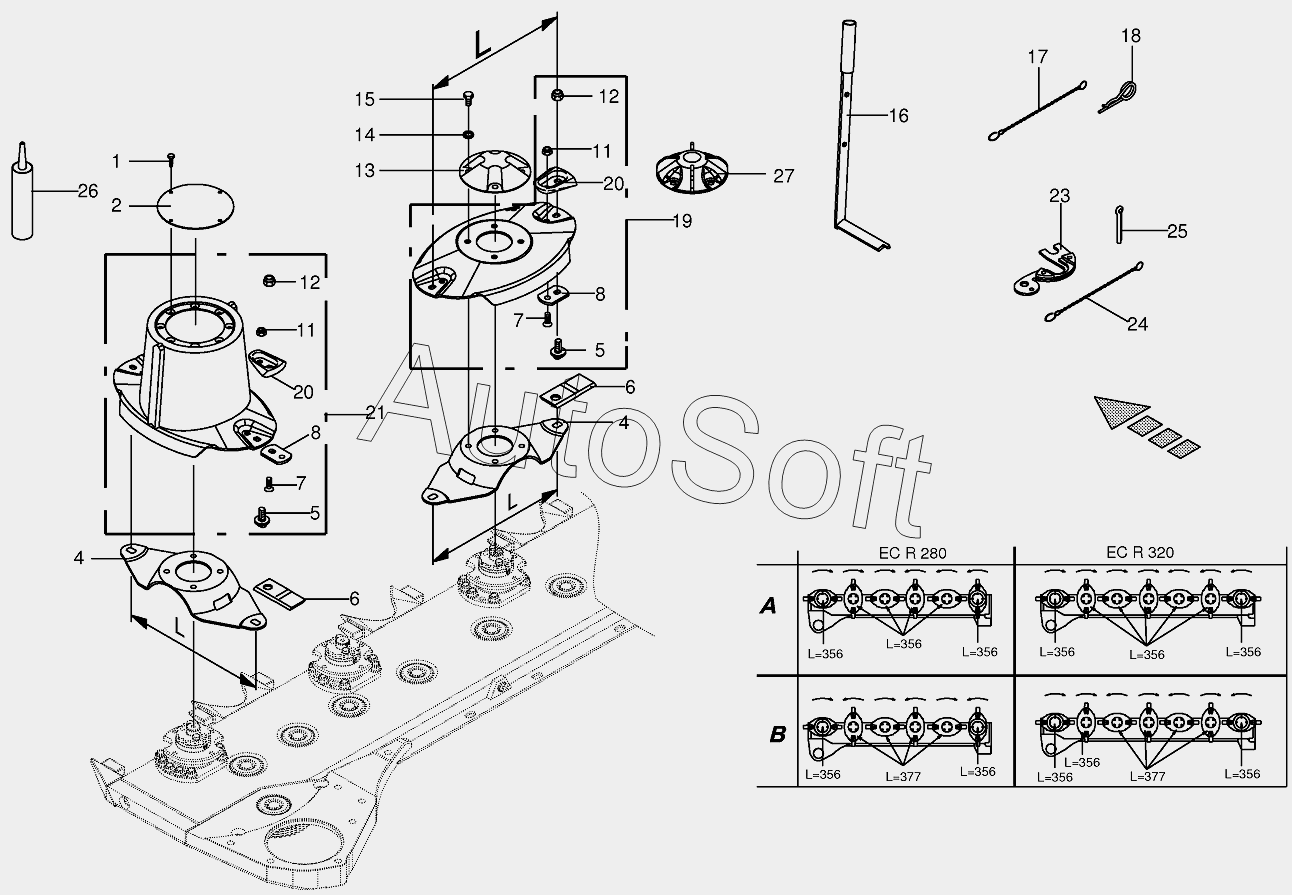

Каталог запасных частей к технике: KRONE EC R280 (2013). Blade quick coupler
1
2
4
4
4
4
5
5
6
6
6
7
7
8
8
11
11
12
12
13
14
15
16
17
18
19
19
19
20
20
21
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Self-tapping screw | |
| 2 | 0***1 | Cover | |
| 4 | 2***0 | Blade carrier L=356 with edge | |
| 4 | 2***0 | Blade carrier L=356 with edge | |
| 4 | 2***0 | Blade carrier L=377 with edge-B | |
| 5 | 0***0 | Mower pin | |
| 6 | 0***3 | Knife-left | |
| 6 | 0***3 | Knife-right | |
| 7 | 0***3 | Countersunkscrew | |
| 8 | 0***3 | Knife support | |
| 11 | 0***0 | Locknut | |
| 12 | 0***0 | Self-locking nut | |
| 13 | 0***0 | Cover | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 2***1 | Blade key | |
| 17 | 0***2 | Chain | |
| 18 | 0***1 | Spring clip | |
| 19 | 2***0 | Cutting disc (356) | |
| 19 | 2***0 | Cutting disc (356) | |
| 19 | 2***0 | Cutting disc (377) quick release-B | |
| 20 | 0***1 | Guard | |
| 21 | 2***0 | Mower drum (356) screw connection | |
| 23 | 2***0 | Gauge | |
| 24 | 9***0 | Chain | |
| 25 | 0***1 | Cotter pin | |
| 26 | 0***0 | Sealant-silicone-free | |
| 27 | 2***0 | Cover for blade disc + discharge plates-optional |
