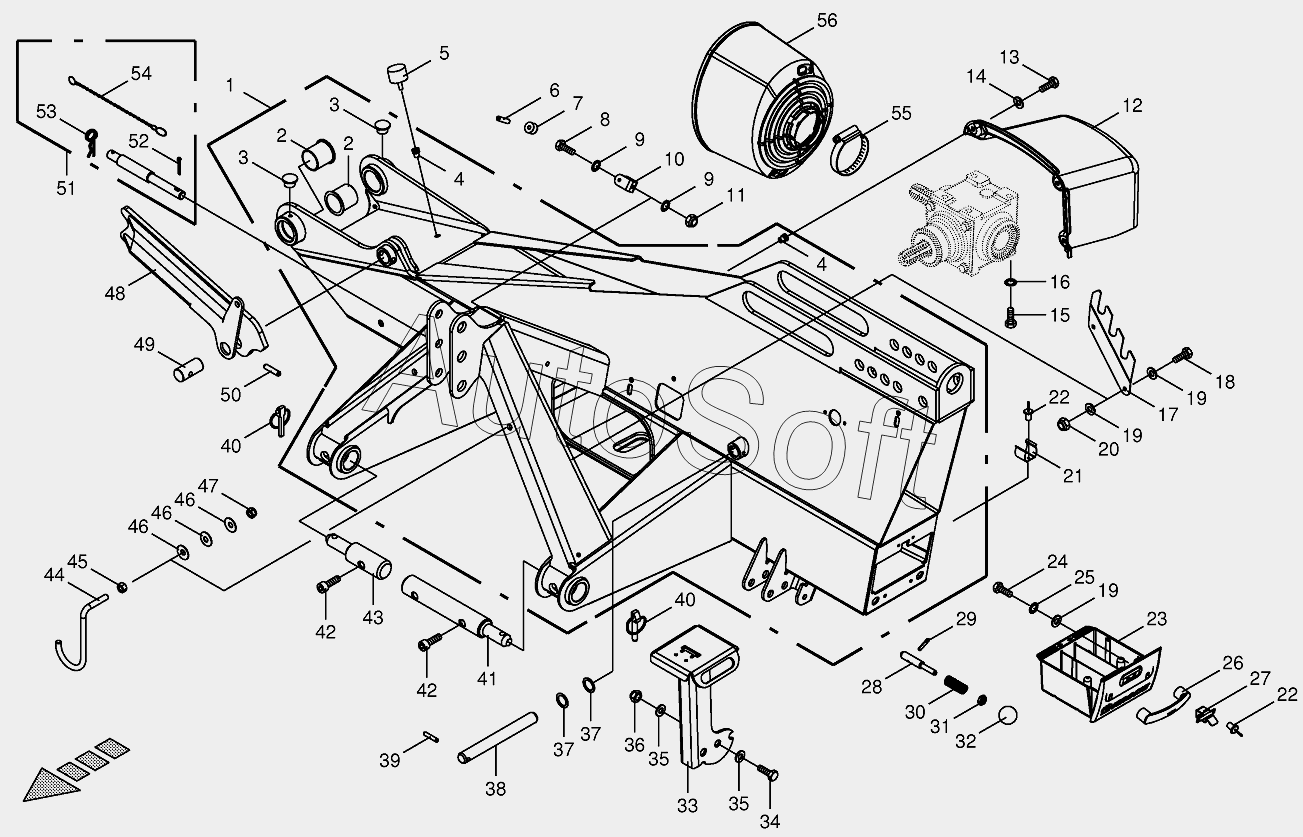

Каталог запасных частей к технике: KRONE EC R280 (2013). Headstock
43
30
31
32
33
34
35
35
36
37
37
38
39
40
40
41
42
42
29
44
45
46
46
46
47
48
49
50
51
52
53
54
55
56
15
2
2
3
3
4
4
5
6
7
8
9
9
10
11
12
13
14
1
16
17
18
19
19
19
20
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | 3-point block with sockets | |
| 2 | 9***0 | Collar bushing | |
| 3 | 0***0 | Sealing plug | |
| 4 | 9***0 | Blind rivet nut | |
| 5 | 0***0 | Rubber pad | |
| 6 | 0***3 | Roll pin | |
| 7 | 0***2 | Needle roller | |
| 8 | 0***1 | Hex head bolt | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 2***0 | U-support | |
| 11 | 0***1 | Locknut | |
| 12 | 2***0 | Cover hood | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 0***0 | Washer | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 2***0 | Support | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Locknut | |
| 21 | 2***0 | Clamping fork | |
| 22 | 0***0 | Blind rivet | |
| 23 | 2***0 | Cutter box | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***1 | Detent edged washer | |
| 26 | 2***0 | Handle | |
| 27 | 2***1 | Plate spring | |
| 28 | 0***0 | Pin | |
| 29 | 0***2 | Roll pin | |
| 30 | 0***3 | Pressure spring | |
| 31 | 0***0 | Hex nut-low form | |
| 32 | 0***0 | Ball knob | |
| 33 | 2***0 | Support | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Washer | |
| 36 | 0***0 | Locknut | |
| 37 | 0***1 | Shim ring | |
| 38 | 2***0 | Pin | |
| 39 | 0***1 | Roll pin | |
| 40 | 0***2 | Linch pin | |
| 41 | 2***1 | Guide arm bolt long, 320 lg. | |
| 42 | 0***1 | Allen screw | |
| 43 | 2***1 | Guide arm bolt short, 180 lg. | |
| 44 | 0***3 | Pto drive shaft support | |
| 45 | 0***0 | Hex nut | |
| 46 | 0***1 | Belleville spring | |
| 47 | 0***0 | Locknut | |
| 48 | 2***0 | Trap | |
| 49 | 2***0 | Pin | |
| 50 | 0***0 | Roll pin | |
| 51 | 2***0 | Top link pin-cat. I + II | |
| 52 | 0***1 | Cotter pin | |
| 53 | 0***1 | Spring clip | |
| 54 | 0***0 | Chain | |
| 55 | 0***0 | Tube clip | |
| 56 | 2***0 | Protecting cup |
