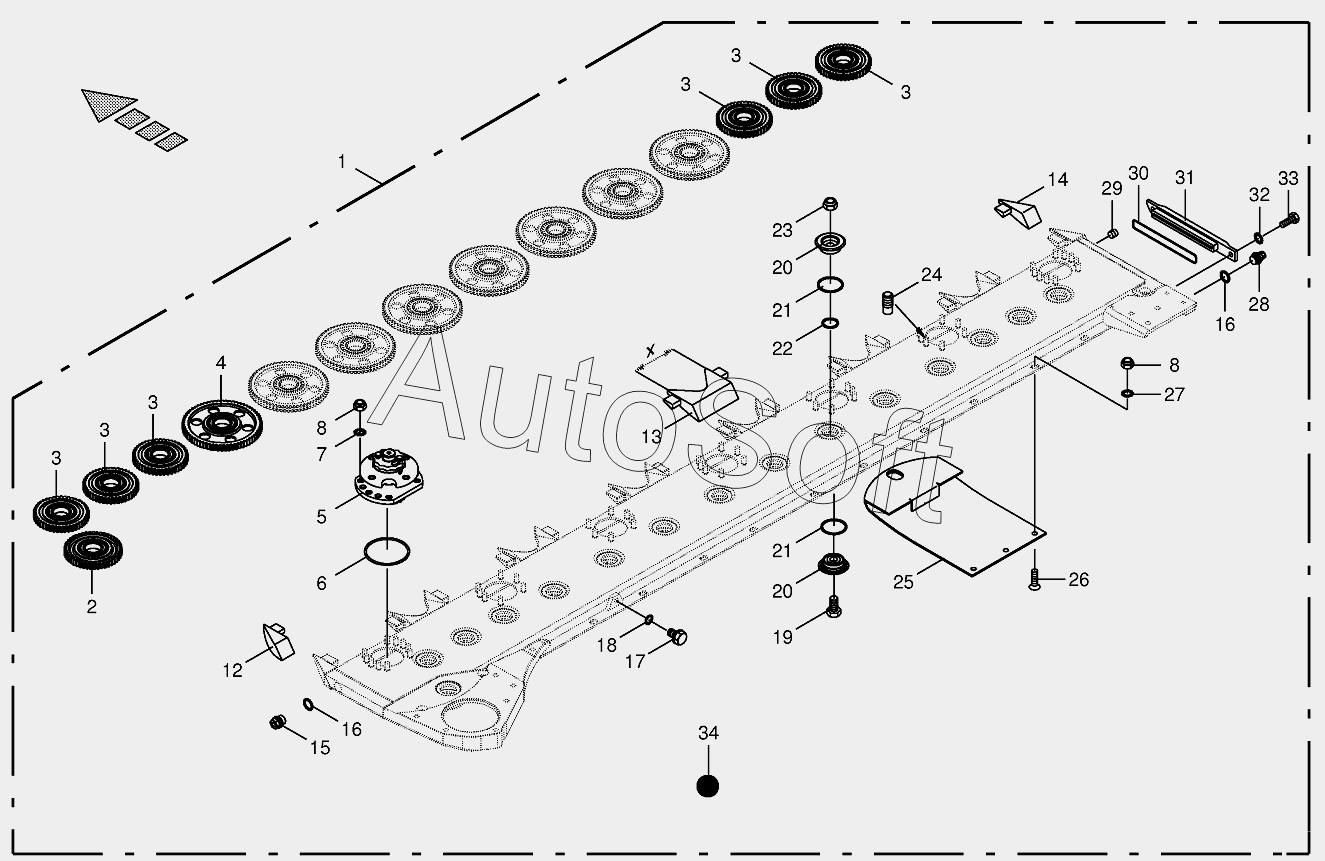

Каталог запасных частей к технике: KRONE EC R320 (2013). Cutter bar - SafeCut INSIDE
1
2
3
3
3
3
3
3
4
5
5
6
7
8
8
12
13
14
15
16
16
17
18
19
20
20
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Cutter bar-cpl.-A | |
| 2 | 2***0 | Spur gear | |
| 3 | 2***0 | Spur gear | |
| 4 | 0***0 | Spur gear | |
| 5 | 2***1 | Bearing housing-right hand direction of rotation | |
| 5 | 2***1 | Bearing housing-left hand direction of rotation | |
| 6 | 0***0 | O-ring | |
| 7 | 9***0 | Detent edged washer | |
| 8 | 0***0 | Locknut | |
| 12 | 0***3 | Sheet edge-left | |
| 13 | 0***0 | Sheet edge | |
| 14 | 0***3 | Sheet edge-right | |
| 15 | 0***1 | Screw plug | |
| 16 | 0***0 | Gasket ring | |
| 17 | 0***1 | Screw plug | |
| 18 | 0***0 | Gasket ring | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Clamping piece | |
| 21 | 0***0 | O-ring | |
| 22 | 9***0 | O-ring | |
| 23 | 0***0 | Self-locking nut | |
| 24 | 0***0 | Weld. pin | |
| 25 | 0***1 | Skid | |
| 26 | 0***2 | Countersunkscrew | |
| 26 | 0***1 | Countersunkscrew | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***1 | Breather | |
| 29 | 0***0 | Screw plug | |
| 30 | 0***0 | O-ring | |
| 31 | 0***4 | Cover | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***0 | Oil-Id.-no.=1ltr |
