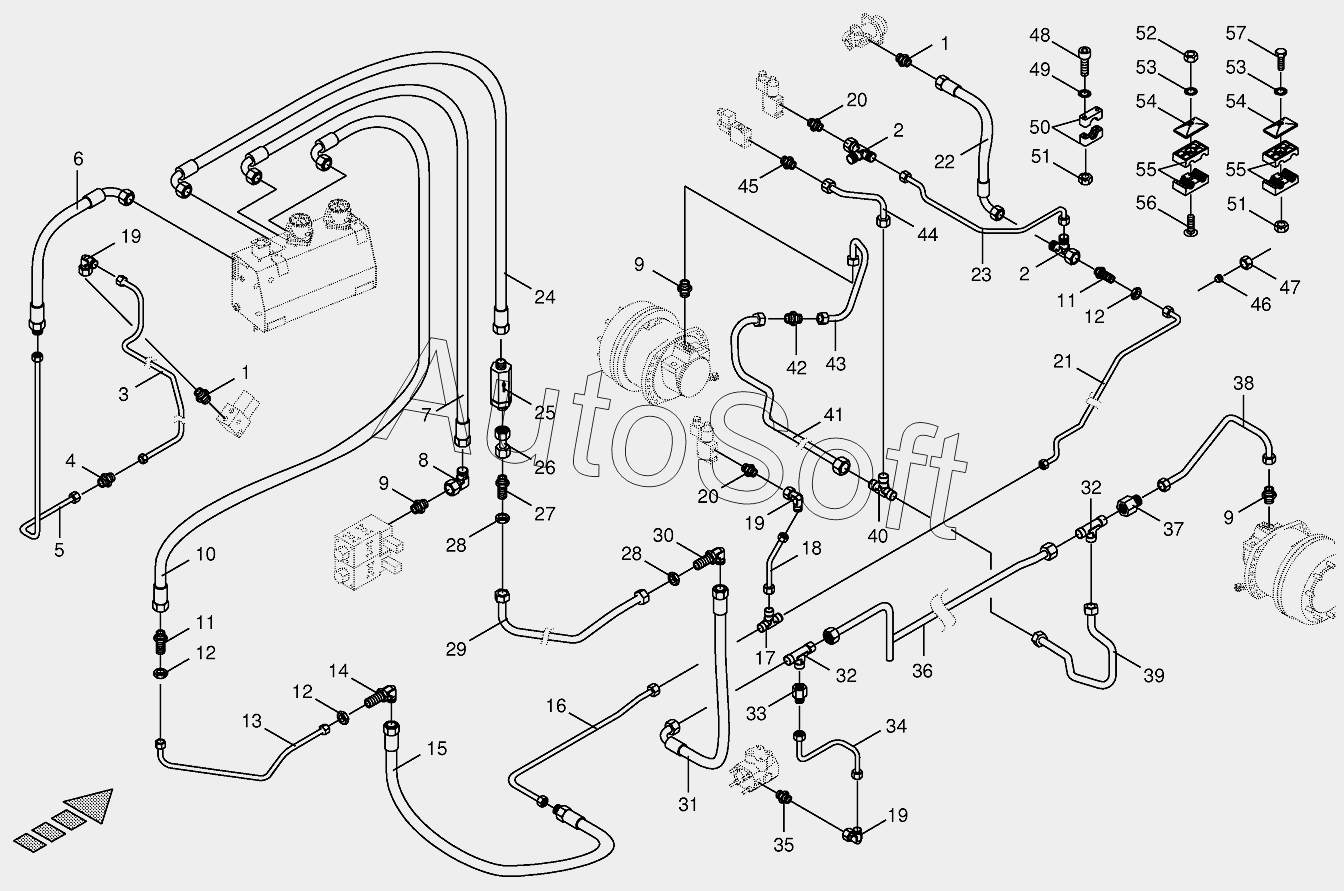

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Oil leckage pipes/return lines-Part I
43
46
46
46
45
44
44
44
43
47
43
42
42
42
41
40
39
38
57
56
37
55
55
54
54
53
53
52
51
51
50
49
48
10
18
17
16
15
14
13
12
12
12
11
11
19
19
19
9
9
9
8
7
6
5
4
3
2
2
28
28
36
35
34
33
32
32
31
30
29
1
1
27
26
25
24
23
22
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270066440 | 2***0 | Filter cartridge | |
| 270066450 | 2***0 | Sealing set | |
| 270066460 | 2***0 | Dirt collector cage | |
| 1 | 0***0 | Reducer fitting | |
| 2 | 0***0 | Reducer fitting | |
| 3 | 0***2 | High pressure hose line | |
| 4 | 0***0 | Adjustable L connection | |
| 5 | 0***1 | Angle lug | |
| 6 | 0***0 | Male connector | |
| 7 | 0***0 | High pressure hose line | |
| 8 | 0***1 | Male connector | |
| 9 | 0***1 | Reducer fitting | |
| 10 | 2***0 | High pressure hose line | |
| 11 | 0***1 | T connector | |
| 12 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 0***1 | Angle lug | |
| 14 | 0***1 | Male connector | |
| 15 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 16 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 17 | 0***1 | Male connector | |
| 18 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 19 | 0***2 | Hex nut-low form | |
| 20 | 0***1 | Straight 2-way connector | |
| 21 | 0***1 | Adjustable L connection | |
| 22 | 0***0 | High pressure hose line | |
| 23 | 0***2 | Male connector | |
| 24 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 9***0 | Male connector | |
| 26 | 0***0 | Angle lug | |
| 27 | 0***0 | SAE intermediate flange | |
| 28 | 0***0 | Adjustable L connection | |
| 29 | 0***0 | Reducer fitting | |
| 30 | 0***1 | High pressure hose line | |
| 31 | 0***0 | Connector | |
| 32 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 33 | 0***0 | T-connector | |
| 34 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 35 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 36 | 0***0 | T-reduction | |
| 37 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 38 | 0***0 | Reducer fitting | |
| 39 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 40 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 41 | 0***1 | Male connector | |
| 42 | 0***1 | Cutting ring | |
| 42 | 0***1 | Cutting ring | |
| 42 | 0***1 | Cutting ring | |
| 43 | 0***0 | Nozzle disc cap | |
| 43 | 0***0 | Nozzle disc cap | |
| 43 | 0***0 | Nozzle disc cap | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 45 | 0***0 | Cover plate | |
| 46 | 0***0 | Hex head bolt | |
| 46 | 0***0 | Hex head bolt | |
| 46 | 0***1 | Hex head bolt | |
| 47 | 0***1 | Detent edged washer | |
| 48 | 0***0 | Hex nut | |
| 49 | 2***0 | Tube clamp-2 halves | |
| 50 | 0***1 | Cover plate | |
| 51 | 0***1 | Hex head bolt | |
| 52 | 0***0 | Detent edged washer | |
| 53 | 9***0 | Locknut | |
| 54 | 2***0 | High pressure hose line | |
| 55 | 2***0 | Tank return filter | |
| 56 | 0***0 | Hex head bolt | |
| 57 | 0***1 | Detent edged washer | |
| 58 | 0***1 | Male connector | |
| 59 | 0***0 | Double nipple | |
| 60 | 0***0 | Unscrewing connection | |
| 61 | 2***0 | Pressure transformer |
