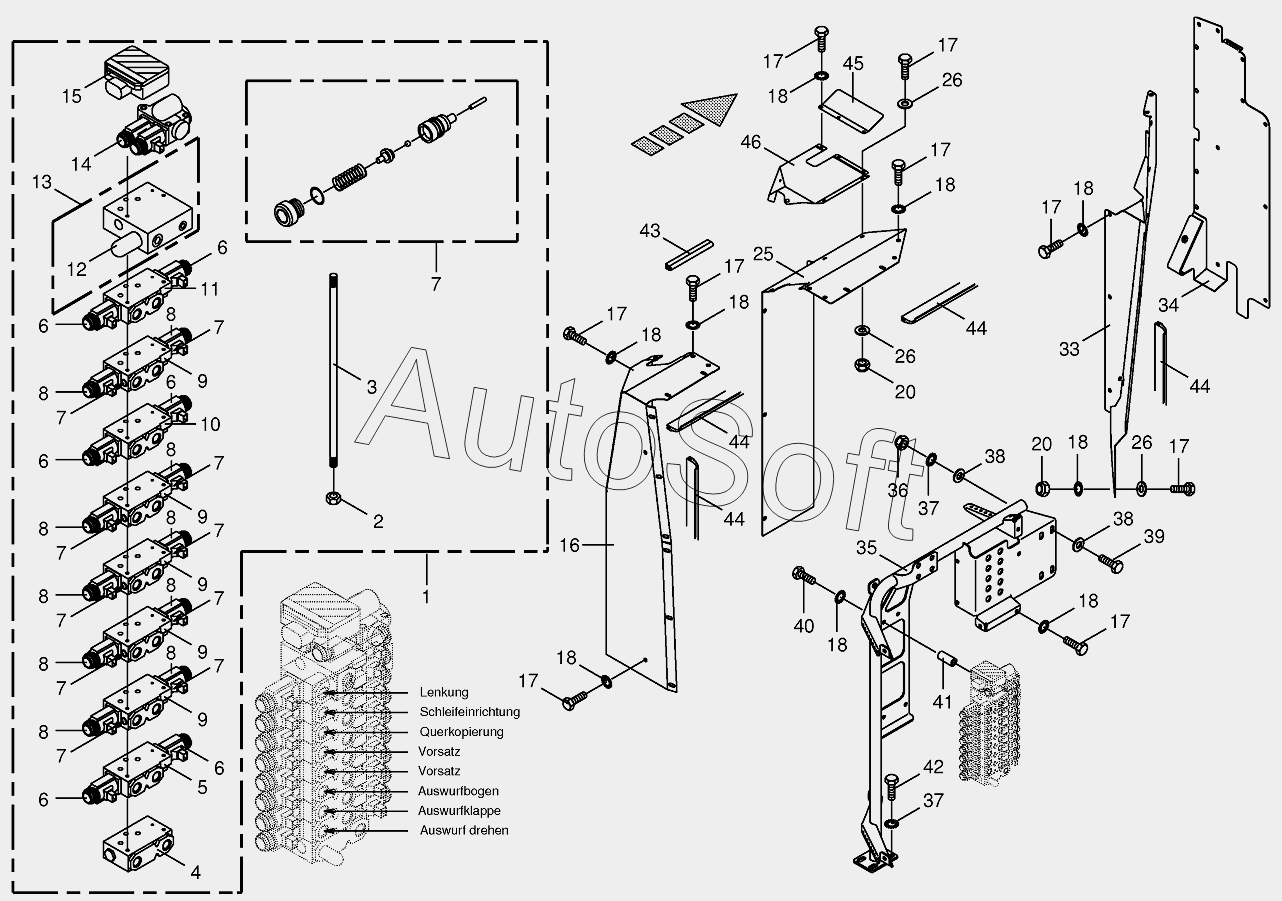

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Valve block with support-work hydraulics
35
15
16
16
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
20
20
25
26
26
26
33
34
14
36
37
37
38
38
39
40
41
42
43
44
44
44
44
45
46
46
2
3
4
5
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
1
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009190430 | 0***0 | Sealing set | |
| 009208320 | 0***0 | Sealing set | |
| 009208320 | 0***0 | Sealing set | |
| 009208320 | 0***0 | Sealing set | |
| 009208320 | 0***0 | Sealing set | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066660 | 2***0 | Protective cap | |
| 270066660 | 2***0 | Protective cap | |
| 270066660 | 2***0 | Protective cap | |
| 270066660 | 2***0 | Protective cap | |
| 270066690 | 2***0 | Nozzle disc cap | |
| 270067650 | 2***0 | Sealing set | |
| 1 | 0***0 | Diverter valve bloc | |
| 2 | 0***0 | Hex nut | |
| 3 | 0***0 | Threaded rod | |
| 4 | 0***0 | Connecting plate | |
| 5 | 0***0 | Directional-control valve | |
| 6 | 0***0 | Control solenoid | |
| 7 | 0***0 | Repairing sets | |
| 8 | 0***0 | Control solenoid | |
| 9 | 0***0 | Directional-control valve | |
| 10 | 0***0 | Directional-control valve | |
| 11 | 0***0 | Directional-control valve | |
| 12 | 0***0 | Pressure control valve | |
| 13 | 0***0 | Intermediate plate | |
| 14 | 0***0 | Directional-control valve | |
| 15 | 2***0 | Electr.mowingtable control | |
| 16 | 2***0 | Guard-back | |
| 16 | 2***0 | Guard-additional axis | |
| 17 | 0***0 | Hex head bolt | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Locknut | |
| 25 | 2***0 | Guard-front | |
| 26 | 0***0 | Washer | |
| 33 | 2***1 | Cover-front | |
| 34 | 2***0 | Seperating plate-front | |
| 35 | 2***0 | Hydraulic panel | |
| 36 | 0***0 | Locknut | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***1 | Washer | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Bushing | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***0 | Edge protection-Id.-no.= 1m | |
| 44 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 45 | 2***0 | Cover | |
| 46 | 2***0 | Cover plate | |
| 46 | 2***0 | Cover plate -spring-mounted |
