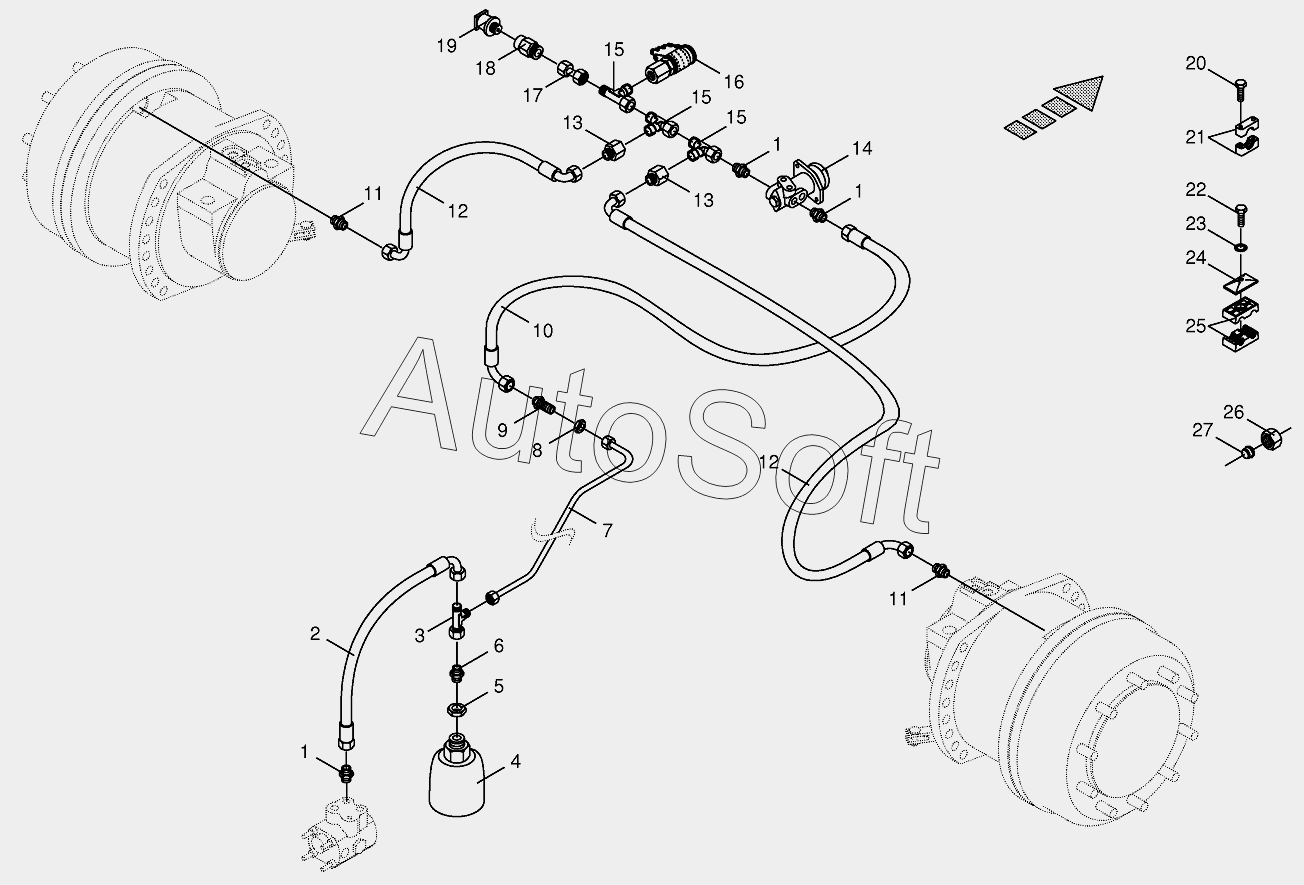

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Hydraulic brakes
14
27
26
25
24
23
22
21
20
19
18
17
16
15
15
15
1
1
1
13
13
12
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Male connector | |
| 2 | 2***0 | High pressure hose line | |
| 3 | 0***1 | Adjustable L connection | |
| 4 | 0***0 | Pressure accumulator | |
| 5 | 0***1 | Hex nut-low form | |
| 6 | 0***1 | Male connector | |
| 7 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 0***2 | Hex nut-low form | |
| 9 | 0***1 | Straight 2-way connector | |
| 10 | 0***1 | High pressure hose line | |
| 11 | 0***1 | Male connector | |
| 12 | 2***0 | High pressure hose line | |
| 13 | 0***1 | Reducer fitting | |
| 14 | 0***0 | Brake valve | |
| 15 | 0***1 | Adjustable L connection | |
| 16 | 0***0 | Connector f.mini-test equipm. | |
| 17 | 0***0 | Double nipple | |
| 18 | 0***0 | Unscrewing connection | |
| 19 | 0***2 | Pressure transformer | |
| 20 | 0***1 | Allen screw | |
| 21 | 0***1 | Tube clamp-2 halves | |
| 22 | 0***1 | Hex head bolt | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***0 | Cover plate | |
| 25 | 0***0 | Tube clamp-2 halves | |
| 26 | 0***0 | Nozzle disc cap | |
| 27 | 0***1 | Cutting ring |
