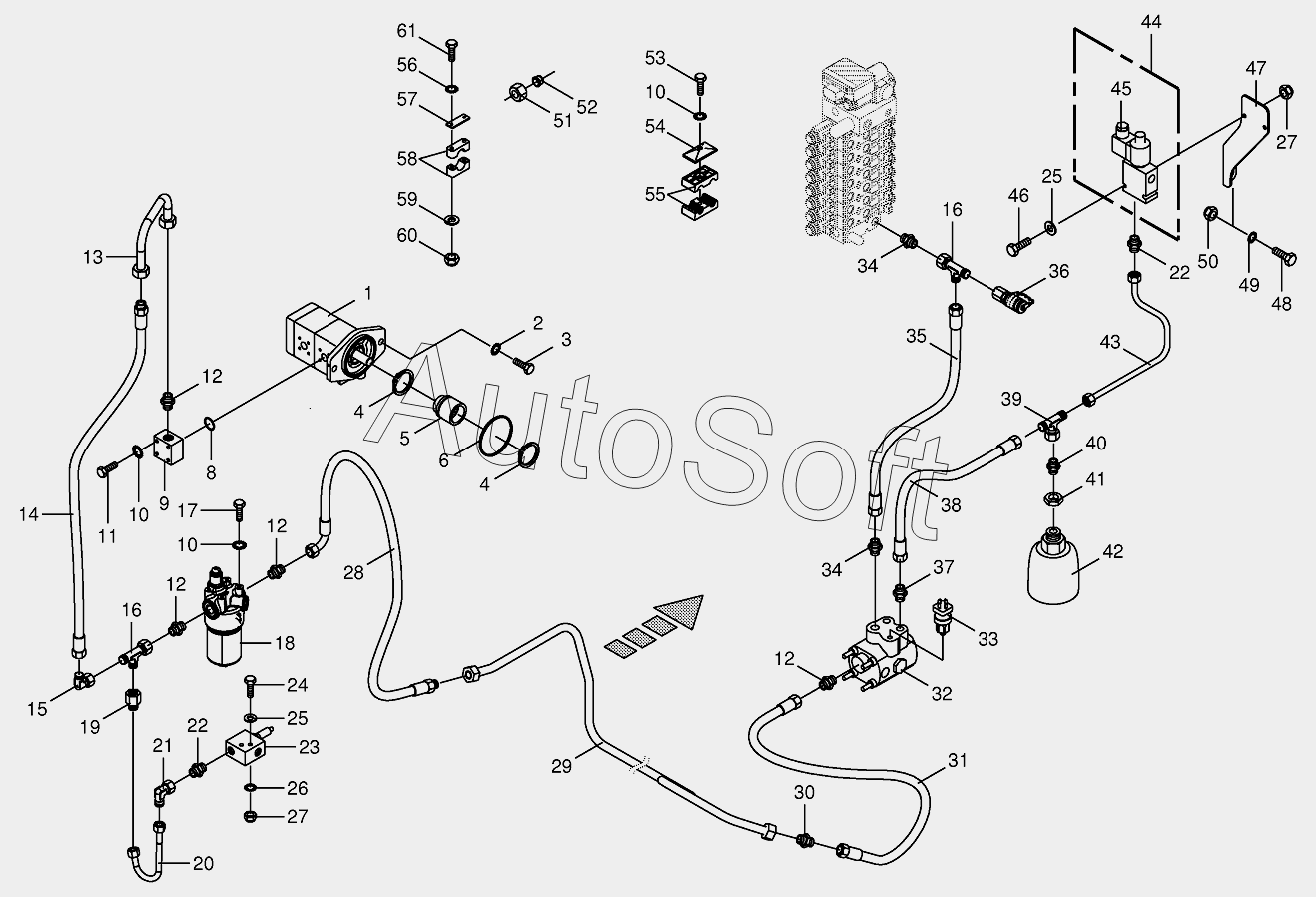

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Hydraulics-pump 2 times/storage chorging valve
39
46
45
44
43
42
41
40
47
38
37
36
35
34
34
33
32
53
61
60
59
58
57
56
55
54
31
52
52
51
51
50
49
48
10
10
10
18
17
16
16
15
14
13
12
12
12
12
11
9
8
6
5
4
4
3
2
1
19
20
21
22
22
23
24
25
25
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009190700 | 0***0 | Solenoid coil | |
| 009197310 | 0***0 | Filter element | |
| 270040280 | 2***0 | Contamination indicator | |
| 270104840 | 2***0 | Gasket ring | |
| 900012790 | 9***0 | O-ring | |
| 1 | 2***0 | Pump-2 times | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Circlip | |
| 5 | 2***0 | Adapter | |
| 6 | 0***1 | O-ring | |
| 8 | 0***0 | O-ring | |
| 9 | 0***1 | Connecting flange | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***1 | Hex head bolt | |
| 12 | 0***1 | Male connector | |
| 13 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 14 | 2***0 | High pressure hose line | |
| 15 | 0***0 | Angle lug | |
| 16 | 0***0 | Adjustable L connection | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 2***0 | High pressure filter -cpl. | |
| 19 | 0***0 | Reducer fitting | |
| 20 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 21 | 0***1 | Angle lug | |
| 22 | 0***1 | Male connector | |
| 23 | 2***0 | Pressure control valve | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***1 | Washer | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***1 | Locknut | |
| 28 | 2***0 | High pressure hose line | |
| 29 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 30 | 0***0 | Connector | |
| 31 | 2***0 | High pressure hose line | |
| 32 | 0***0 | Storage charging valve | |
| 33 | 0***0 | Pressure switch | |
| 34 | 0***0 | Male connector | |
| 35 | 2***0 | High pressure hose line | |
| 36 | 0***0 | Connector f.mini-test equipm. | |
| 37 | 0***2 | Male connector | |
| 38 | 2***0 | High pressure hose line | |
| 39 | 0***1 | T-connector | |
| 40 | 0***1 | Male connector | |
| 41 | 0***1 | Hex nut-low form | |
| 42 | 0***0 | Pressure accumulator | |
| 43 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 44 | 0***0 | 3/2-Diverter vave bloc | |
| 45 | 0***0 | 3/2-Directional-control valve | |
| 46 | 0***0 | Hex head bolt | |
| 47 | 2***0 | Valve holder | |
| 48 | 0***0 | Hex head bolt | |
| 49 | 0***1 | Detent edged washer | |
| 50 | 0***0 | Locknut | |
| 51 | 0***0 | Nozzle disc cap | |
| 51 | 0***0 | Nozzle disc cap | |
| 52 | 0***1 | Cutting ring | |
| 52 | 0***1 | Cutting ring | |
| 53 | 0***1 | Hex head bolt | |
| 54 | 0***0 | Cover plate | |
| 55 | 0***0 | Tube clamp-2 halves | |
| 56 | 0***1 | Detent edged washer | |
| 57 | 0***0 | Cover plate | |
| 58 | 2***0 | Tube clamp-2 halves | |
| 59 | 0***1 | Washer | |
| 60 | 0***1 | Locknut | |
| 61 | 0***2 | Hex head bolt |
