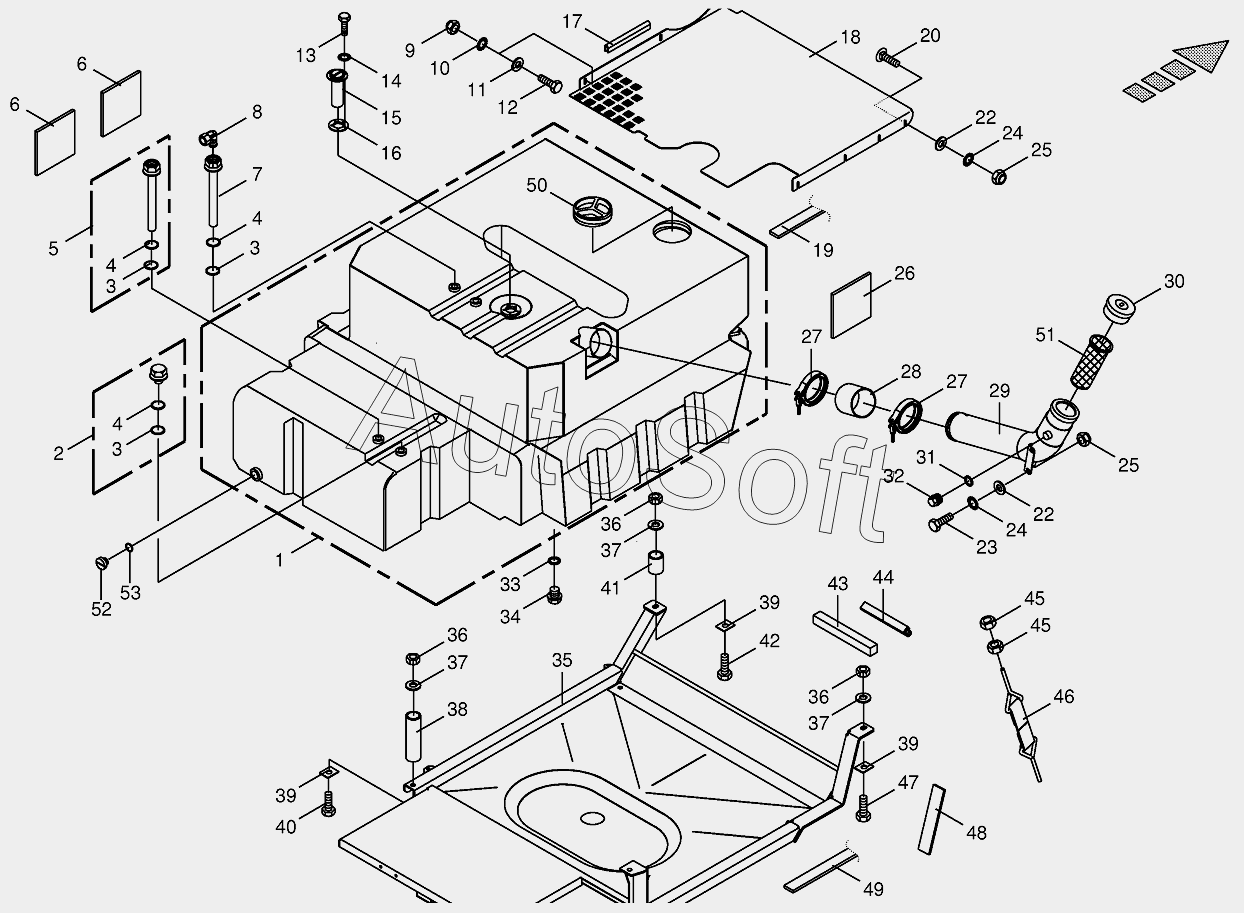

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Diesel fuel tank
41
29
30
31
32
33
34
35
36
36
36
37
37
37
38
39
39
39
40
28
42
43
44
45
45
46
47
48
49
50
51
52
53
14
2
3
3
3
4
4
4
5
6
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
22
22
23
24
24
25
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Diesel tank | |
| 2 | 0***0 | Screw plug | |
| 3 | 0***0 | O-ring | |
| 4 | 0***0 | O-ring | |
| 5 | 0***1 | Return port | |
| 6 | 0***0 | Rubber plate | |
| 7 | 0***2 | Flow connexion | |
| 8 | 0***1 | Angle lug | |
| 9 | 0***0 | Locknut | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 9***0 | Hex head bolt | |
| 14 | 0***0 | Spring washer | |
| 15 | 0***1 | Sender plunging tube | |
| 16 | 2***0 | Rubber seal | |
| 17 | 0***0 | Edge protection-Id.-no.= 1m | |
| 18 | 2***0 | Tank cover | |
| 19 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 20 | 0***2 | Coach bolt | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Washer | |
| 25 | 0***0 | Locknut | |
| 26 | 0***0 | Rubber plate | |
| 27 | 0***0 | Joint bolt-hose clamp | |
| 28 | 2***0 | Tank lug collar | |
| 29 | 0***1 | Filler neck | |
| 30 | 0***0 | Oil tank filler cap | |
| 31 | 0***0 | Gasket ring | |
| 32 | 0***1 | Screw plug | |
| 33 | 0***0 | O-ring | |
| 34 | 0***0 | Drain bolt | |
| 35 | 2***0 | Tank support | |
| 36 | 0***0 | Hex nut | |
| 37 | 0***0 | Washer | |
| 38 | 0***1 | Spacer tube | |
| 39 | 0***0 | Pressure plate | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Spacer tube | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 44 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 45 | 0***0 | Hex nut | |
| 46 | 0***1 | Tension band | |
| 47 | 0***1 | Hex head bolt | |
| 48 | 0***2 | Rubber plate | |
| 49 | 0***2 | Rubber plate-below | |
| 50 | 2***0 | Expurgatorial cap | |
| 51 | 0***0 | Sieve | |
| 52 | 0***0 | Screw plug | |
| 53 | 0***0 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
