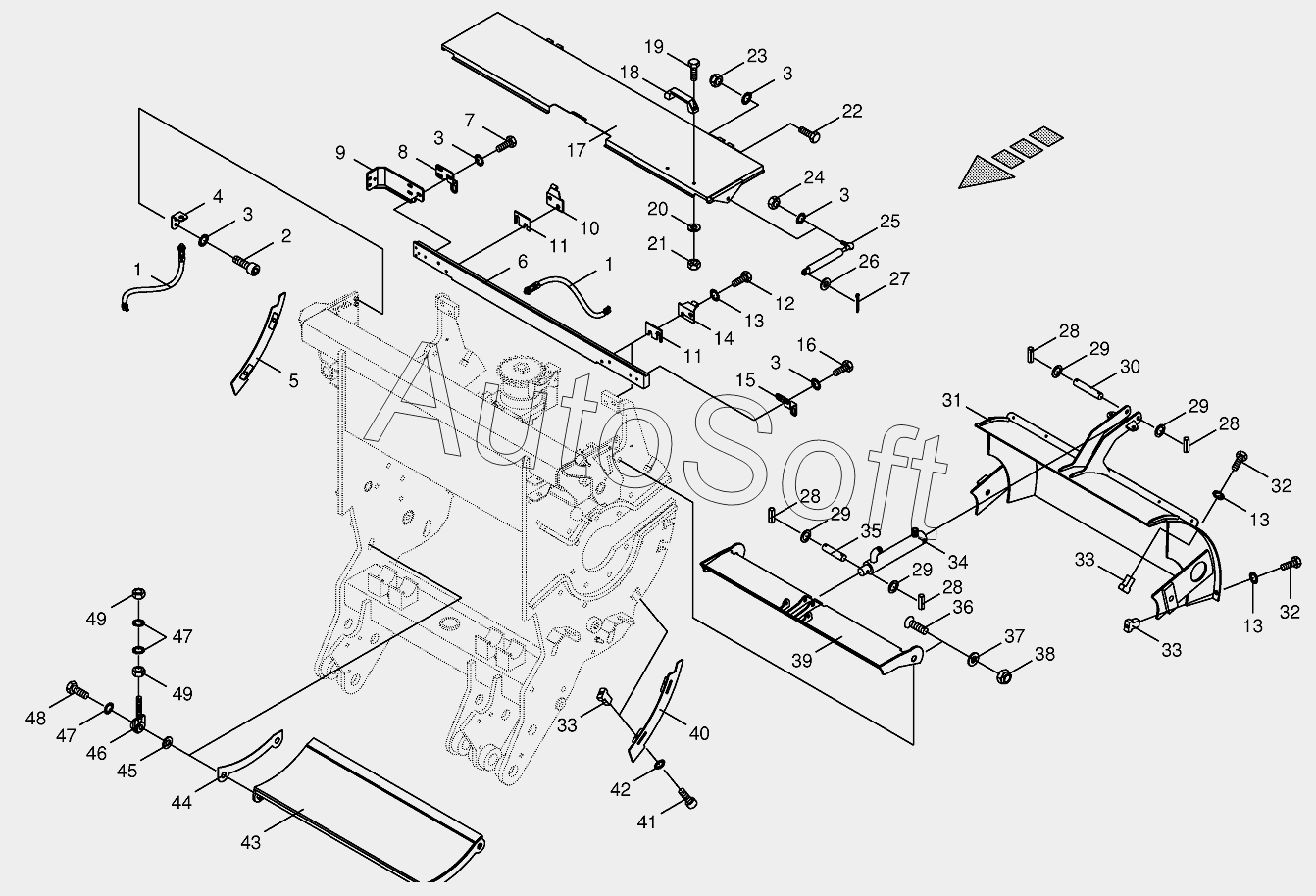

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Chopping drum support-mounting parts
38
27
28
28
28
28
29
29
29
29
30
31
32
32
33
33
33
34
35
36
37
26
39
40
41
42
43
44
45
46
47
47
48
49
49
14
2
3
3
3
3
3
4
5
6
7
8
9
10
11
11
12
13
13
13
1
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270034060 | 2***0 | Sealing set | |
| 1 | 0***1 | Namursensor | |
| 2 | 0***1 | Allen screw | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 2***0 | Sensor support | |
| 5 | 2***0 | Sealing plate-right | |
| 6 | 2***0 | Guide rail | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 2***0 | Sensor support-right | |
| 9 | 2***0 | Adjuster support | |
| 10 | 0***0 | Flap support-right | |
| 11 | 2***0 | Enclosure | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Flap support-left | |
| 15 | 2***0 | Sensor support-left | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***0 | Flap | |
| 18 | 0***0 | Hand grip | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Washer | |
| 21 | 0***0 | Hex nut | |
| 22 | 0***1 | Hex head bolt | |
| 23 | 0***0 | Locknut | |
| 24 | 0***0 | Hex nut | |
| 25 | 0***0 | Gas spring | |
| 26 | 0***0 | Washer | |
| 27 | 0***1 | Cotter pin | |
| 28 | 0***2 | Roll pin | |
| 29 | 0***0 | Shim ring | |
| 30 | 0***0 | Pin | |
| 31 | 0***0 | Cover | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 2***0 | Threaded piece | |
| 34 | 2***0 | Hydraulic cylinder | |
| 35 | 0***0 | Pin | |
| 36 | 9***0 | Countersunkscrew | |
| 37 | 0***0 | Washer | |
| 38 | 0***0 | Locknut | |
| 39 | 0***3 | Grinding flap | |
| 40 | 2***0 | Sealing plate-left | |
| 41 | 0***1 | Allen screw | |
| 42 | 0***0 | Detent edged washer | |
| 43 | 2***1 | Drum base | |
| 44 | 2***0 | Filler plate | |
| 45 | 0***0 | Washer | |
| 46 | 0***0 | Tensioning element | |
| 47 | 0***1 | Detent edged washer | |
| 48 | 9***0 | Hex head bolt | |
| 49 | 0***0 | Hex nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
