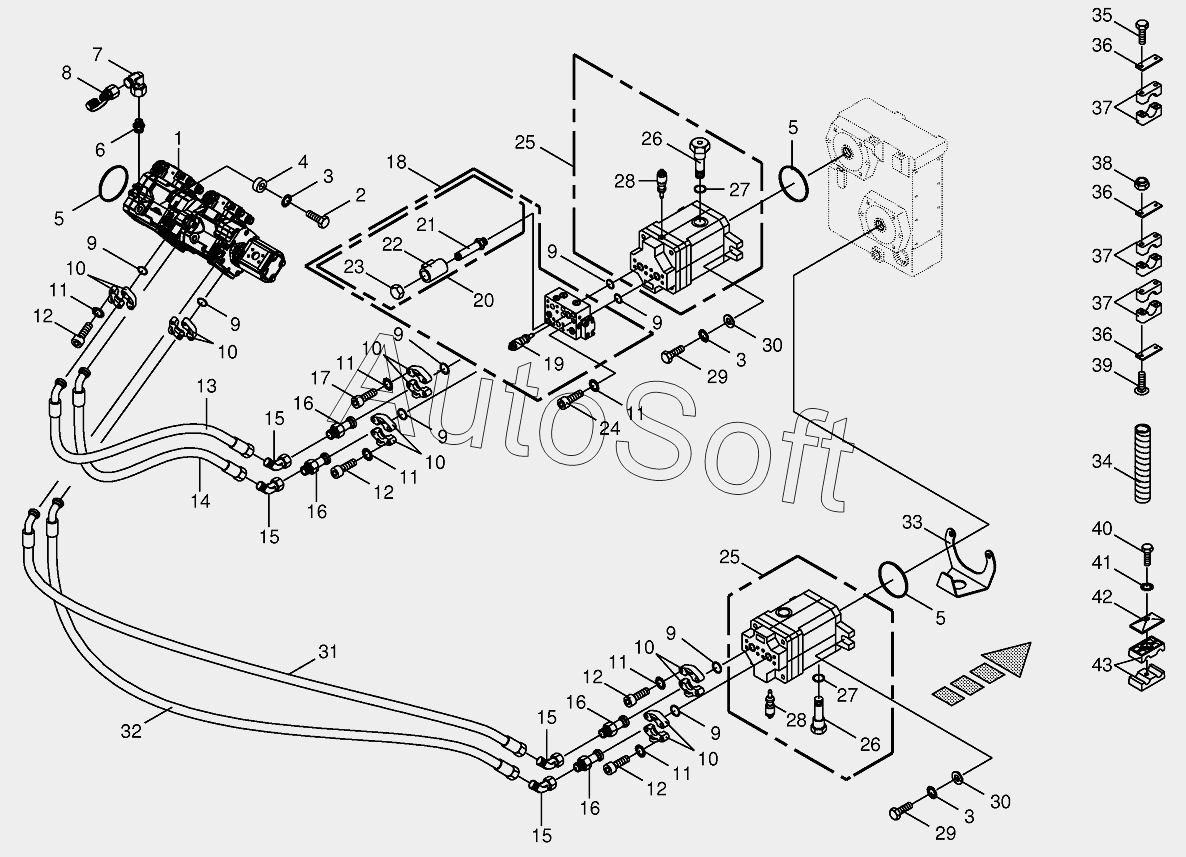

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Hydraulics-front attachment/feed rollers
1
2
3
3
3
4
5
5
5
6
7
8
9
9
9
9
9
9
9
9
10
10
10
10
10
10
11
11
11
11
11
11
12
12
12
12
13
14
15
15
15
15
16
16
16
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
29
29
30
30
31
32
33
34
35
35
36
36
36
37
37
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270013060 | 2***0 | Sealing set | |
| 270016930 | 2***0 | Sealing set | |
| 270027310 | 2***0 | Sealing set | |
| 1 | 2***0 | Variable displacement pump | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 2***0 | Bushing | |
| 5 | 0***0 | O-ring | |
| 6 | 0***0 | Male connector | |
| 7 | 0***0 | Lug | |
| 8 | 0***0 | Connector f.mini-test equipm. | |
| 9 | 2***0 | Flange gasket | |
| 10 | 0***1 | SAE-flange section-2 halves | |
| 11 | 0***0 | Detent edged washer | |
| 12 | 0***1 | Allen screw | |
| 13 | 2***0 | High pressure hose line | |
| 14 | 2***0 | High pressure hose line | |
| 15 | 2***0 | Angle lug-45° | |
| 16 | 0***0 | SAE extern.screw thread flange | |
| 17 | 9***0 | Allen screw | |
| 18 | 0***0 | Fast-stop valve | |
| 19 | 2***0 | Pressure valve | |
| 20 | 2***1 | 2/2-Directional-control valve-cpl. | |
| 21 | 2***1 | 2/2-Directional-control valve | |
| 22 | 2***1 | Solenoid coil | |
| 23 | 2***0 | Nut-with emergency hand operation | |
| 24 | 0***2 | Allen screw | |
| 25 | 0***0 | Fixed displacement motor | |
| 26 | 2***0 | Speed sensor | |
| 27 | 9***0 | O-ring | |
| 28 | 2***0 | Pressure control valve | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***0 | Washer | |
| 31 | 2***0 | High pressure hose line | |
| 32 | 2***0 | High pressure hose line | |
| 33 | 2***0 | Screeninig sheet | |
| 34 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 35 | 0***0 | Hex head bolt | |
| 35 | 0***0 | Hex head bolt | |
| 36 | 0***1 | Cover plate | |
| 37 | 2***0 | Tube clamp-2 halves | |
| 38 | 0***0 | Locknut | |
| 39 | 9***0 | Coach bolt | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Detent edged washer | |
| 42 | 2***0 | Cover plate | |
| 43 | 2***0 | Tube clamp -2 halves |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
