Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Hydraulics-sharpening device/transv. ground following
1
1
1
1
1
1
2
2
2
3
4
5
5
6
7
8
8
9
10
11
11
12
13
13
13
13
14
14
14
14
15
15
16
16
17
17
17
17
18
18
19
19
20
21
22
23
24
25
25
26
26
27
28
29
29
30
31
32
33
33
34
34
35
35
36
37
37
38
39
40
41
42
42
42
42
43
43
44
45
46
46
47
48
48
49
49
50
51
52
52

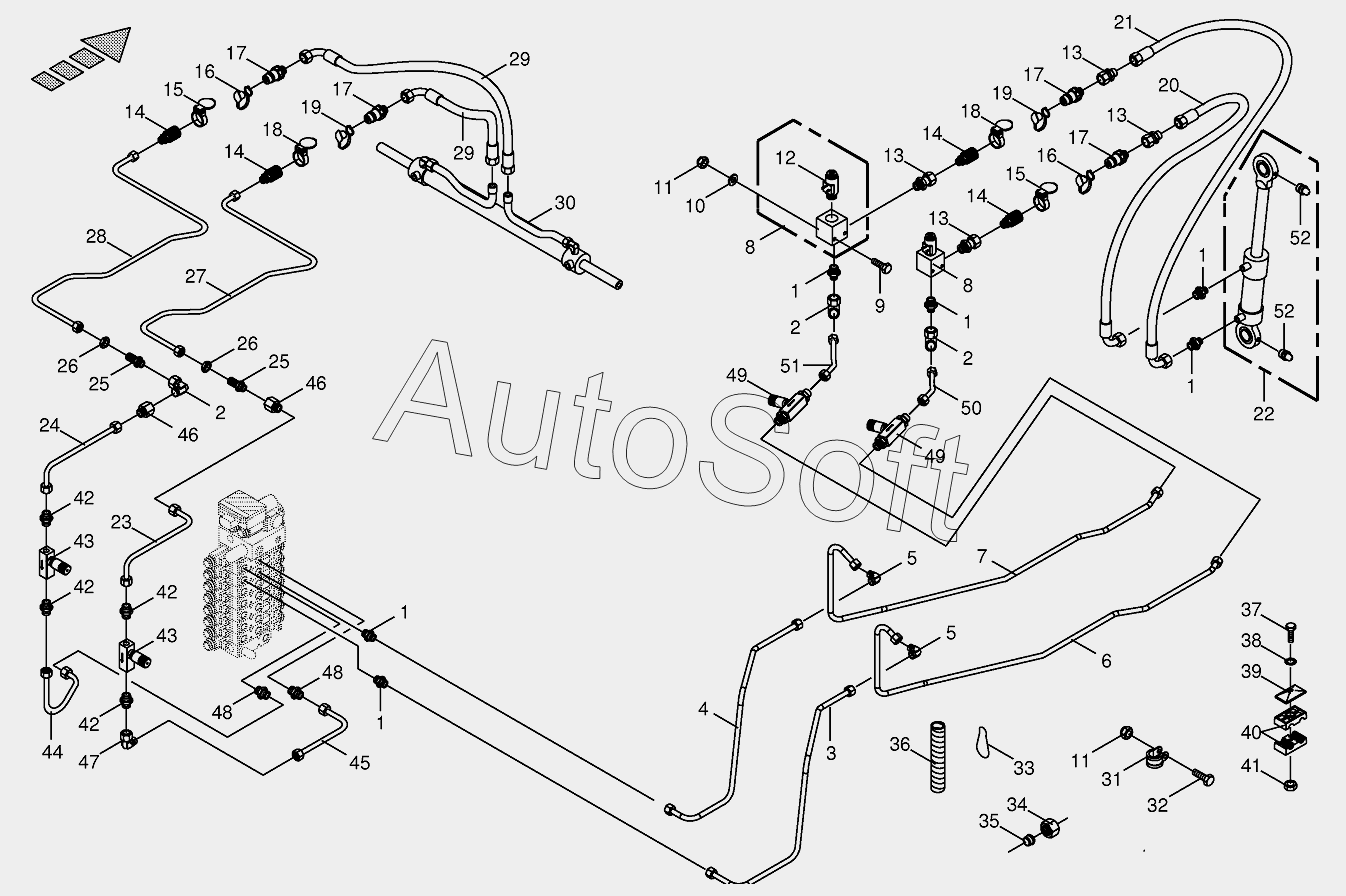

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009191750 | 0***0 | Solenoid coil | |
| 270006540 | 2***0 | Sealing set | |
| 270064970 | 2***0 | Sealing set | |
| 1 | 0***1 | Male connector | |
| 2 | 0***1 | Angle lug | |
| 3 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 4 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 5 | 0***1 | Elbow union | |
| 6 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 7 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 0***1 | 2/2-way seated valve | |
| 9 | 0***1 | Hex head bolt | |
| 10 | 0***0 | Washer | |
| 11 | 0***0 | Locknut | |
| 12 | 0***0 | 2/2-way seated valve | |
| 13 | 0***1 | Male connector | |
| 14 | 0***0 | Sleeve | |
| 15 | 0***0 | Cover-blue | |
| 16 | 0***1 | Dust cap-blue | |
| 17 | 0***0 | Connector plug | |
| 18 | 0***0 | Cover-red | |
| 19 | 0***1 | Dust cap-red | |
| 20 | 0***0 | High pressure hose line | |
| 21 | 0***1 | High pressure hose line | |
| 22 | 2***1 | Hydraulic cylinder | |
| 23 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 0***1 | Straight 2-way connector | |
| 26 | 0***2 | Hex nut-low form | |
| 27 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 28 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 29 | 0***0 | High pressure hose line | |
| 30 | 0***0 | Hydraulic cylinder | |
| 31 | 0***0 | Tube clip w. rubber | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***1 | Spring hook | |
| 33 | 0***1 | Spring hook | |
| 34 | 0***0 | Nozzle disc cap | |
| 34 | 0***0 | Nozzle disc cap | |
| 35 | 0***0 | Cutting ring | |
| 35 | 0***1 | Cutting ring | |
| 36 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 37 | 0***1 | Hex head bolt | |
| 37 | 0***1 | Hex head bolt | |
| 38 | 0***1 | Detent edged washer | |
| 39 | 0***0 | Cover plate | |
| 40 | 0***0 | Tube clamp-2 halves | |
| 41 | 0***0 | Hex nut | |
| 42 | 0***0 | Male connector | |
| 43 | 0***0 | One-way restrictor-adjustable | |
| 44 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 45 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 46 | 0***0 | Reducer fitting | |
| 47 | 0***0 | Angle lug | |
| 48 | 9***0 | Male connector | |
| 49 | 0***0 | One-way restrictor | |
| 50 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 51 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 52 | 0***0 | Grease niple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
