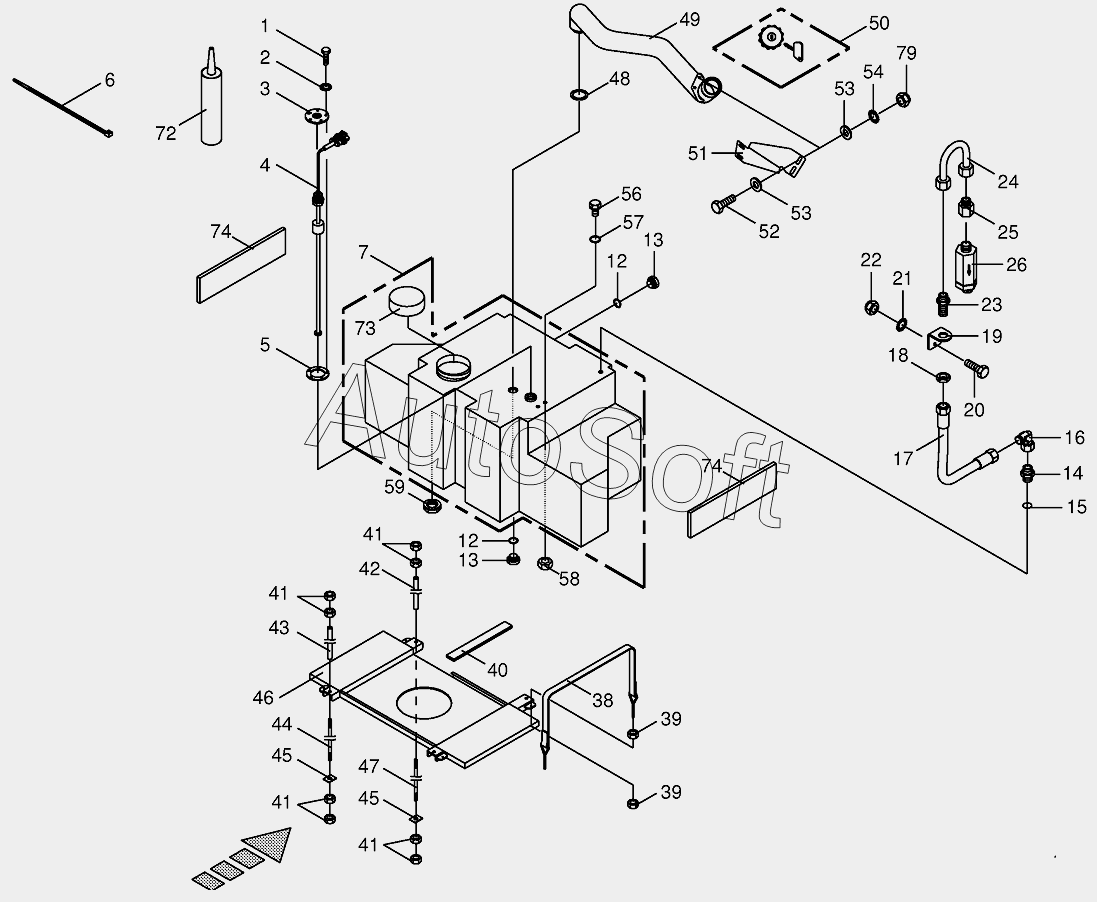

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Additional tank for silage agent system
51
41
41
41
41
42
43
44
45
45
46
47
48
49
50
40
52
53
53
54
56
57
58
59
72
73
74
74
79
17
2
3
4
5
6
7
12
12
13
13
14
15
16
1
18
19
20
21
22
23
24
25
26
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270018470 | 2***0 | Gasket | |
| 1 | 9***0 | Hex head bolt | |
| 2 | 0***0 | Spring washer | |
| 3 | 0***0 | Sensor support | |
| 4 | 0***0 | Sensor | |
| 5 | 2***1 | Gasket ring | |
| 6 | 0***1 | Cable band | |
| 7 | 0***0 | Auxiliary tank | |
| 12 | 0***0 | O-ring | |
| 13 | 0***0 | Screw plug | |
| 14 | 0***1 | Male connector | |
| 15 | 0***0 | Gasket ring | |
| 16 | 0***1 | Angle lug | |
| 17 | 9***0 | High pressure hose line | |
| 18 | 0***2 | Hex nut-low form | |
| 19 | 2***0 | Supporting angle | |
| 20 | 9***0 | Hex head bolt | |
| 21 | 0***1 | Detent edged washer | |
| 22 | 0***1 | Locknut | |
| 23 | 0***1 | Straight 2-way connector | |
| 24 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 0***1 | Reducer fitting | |
| 26 | 0***0 | High pressure filter | |
| 38 | 0***0 | Tension band | |
| 39 | 0***0 | Hex nut | |
| 40 | 0***0 | Rubber coat-below | |
| 41 | 0***0 | Hex nut | |
| 42 | 0***0 | Spacer tube-back | |
| 43 | 0***0 | Spacer tube-front | |
| 44 | 0***0 | Threaded spindle-front | |
| 45 | 0***0 | Pressure plate | |
| 46 | 0***0 | Subsurface | |
| 47 | 0***0 | Threaded spindle-back | |
| 48 | 2***0 | Gasket | |
| 49 | 2***0 | Filler pipe | |
| 50 | 2***0 | Tank cap | |
| 51 | 2***0 | Retainer | |
| 52 | 0***0 | Hex head bolt | |
| 53 | 0***1 | Washer | |
| 54 | 0***1 | Detent edged washer | |
| 56 | 0***0 | Drain bolt | |
| 57 | 0***0 | O-ring | |
| 58 | 0***2 | Hex nut-low form | |
| 59 | 2***0 | Nut | |
| 72 | 0***0 | Gluten | |
| 73 | 2***0 | Tank cap | |
| 74 | 2***0 | Rubber plate | |
| 79 | 0***0 | Locknut |
