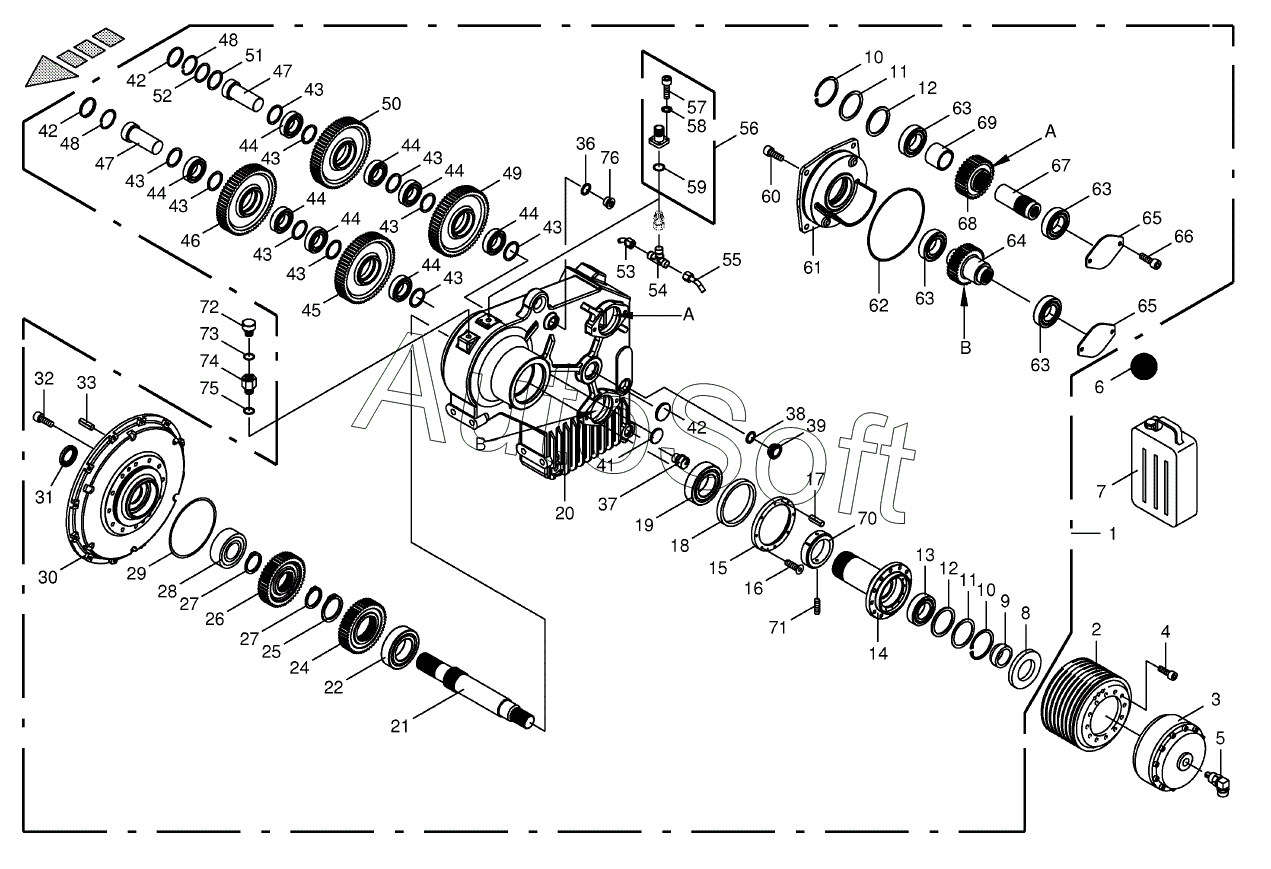

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Motor output gear
49
58
57
56
55
54
53
52
51
50
59
48
48
47
47
46
45
44
44
44
44
44
44
44
44
43
43
43
43
43
43
43
43
43
43
42
42
42
41
68
76
75
74
73
72
71
70
69
39
67
66
65
65
64
63
63
63
63
62
61
60
9
17
16
15
14
13
12
12
11
11
11
10
10
18
8
7
6
5
4
3
2
28
38
37
36
33
32
31
30
29
1
27
27
26
25
24
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270010570 | 2***0 | Lip seal | |
| 1 | 2***1 | Motor output gear-cpl. | |
| 2 | 2***1 | V-belt pulley | |
| 3 | 2***0 | Hydr. four-surface clutch | |
| 4 | 0***1 | Allen screw | |
| 5 | 0***0 | Oil supply | |
| 6 | 0***0 | Oil-Id.-no.= 1ltr | |
| 7 | 0***0 | Oil-Id.-no.= 5ltr | |
| 8 | 9***0 | Radial-shaft sealing ring | |
| 9 | 2***0 | Inner ring | |
| 10 | 0***0 | Circlip | |
| 11 | 0***0 | Shim ring | |
| 11 | 9***0 | Shim ring | |
| 12 | 0***0 | Supporting disc | |
| 13 | 0***0 | Grooved ball bearing | |
| 14 | 2***0 | Bearing flange | |
| 15 | 2***0 | Cover | |
| 16 | 9***0 | Countersunkscrew | |
| 17 | 9***0 | Cyl. pin | |
| 18 | 9***0 | Radial-shaft sealing ring | |
| 19 | 9***0 | Taper roller bearing | |
| 20 | 2***0 | Gearbox housing | |
| 21 | 2***0 | Auxiliary P.T.O. stub shaft | |
| 22 | 0***0 | Taper roller bearing | |
| 24 | 2***0 | Spur gear | |
| 25 | 0***0 | Circlip | |
| 26 | 2***0 | Spur gear | |
| 27 | 9***0 | Circlip | |
| 28 | 0***1 | Pendular roller bearing | |
| 29 | 9***0 | O-ring | |
| 30 | 2***0 | Motor flange | |
| 31 | 9***0 | Radial-shaft sealing ring | |
| 32 | 9***0 | Allen screw | |
| 33 | 0***0 | Cyl. pin | |
| 36 | 0***0 | Gasket ring | |
| 37 | 2***0 | Screw plug | |
| 38 | 9***0 | Gasket ring | |
| 39 | 0***0 | Oil sight glass | |
| 41 | 9***0 | Sealing cap | |
| 42 | 9***0 | Sealing cap | |
| 43 | 0***3 | Supporting disc | |
| 44 | 0***0 | Roller bearing | |
| 45 | 2***0 | Spur gear | |
| 46 | 2***0 | Spur gear | |
| 47 | 2***0 | Shaft | |
| 48 | 9***0 | Circlip | |
| 49 | 2***0 | Spur gear | |
| 50 | 2***0 | Spur gear | |
| 51 | 0***0 | Supporting disc | |
| 52 | 9***0 | Shim ring | |
| 53 | 2***0 | Gearbox tube | |
| 54 | 9***0 | T-connector | |
| 55 | 2***0 | Gearbox tube | |
| 56 | 2***0 | Pump connection | |
| 57 | 0***1 | Allen screw | |
| 58 | 0***1 | Detent edged washer | |
| 59 | 9***0 | O-ring | |
| 60 | 9***0 | Allen screw | |
| 61 | 2***0 | Bearing housing | |
| 62 | 9***0 | O-ring | |
| 63 | 0***0 | Roller bearing | |
| 64 | 2***0 | Spur wheel shaft | |
| 65 | 2***0 | Cover | |
| 66 | 9***0 | Allen screw | |
| 67 | 2***0 | Shaft | |
| 68 | 2***0 | Spur gear | |
| 69 | 2***0 | Spacer bushing | |
| 70 | 9***0 | Slotted nut | |
| 71 | 9***0 | Threaded pin | |
| 72 | 2***0 | Breather | |
| 73 | 0***0 | Gasket ring | |
| 74 | 2***0 | Reducer | |
| 75 | 0***0 | Gasket ring | |
| 76 | 0***0 | Screw plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
