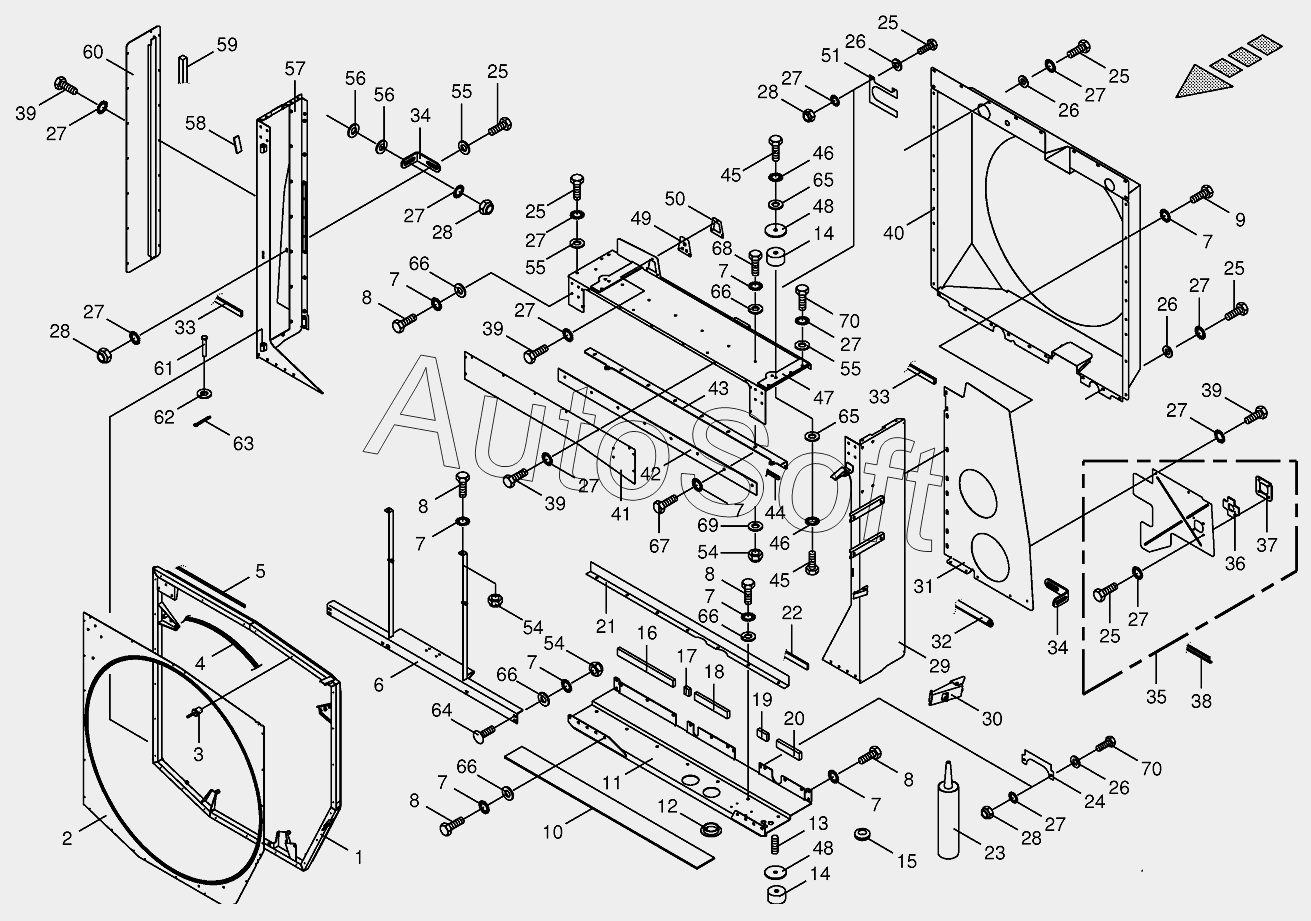

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Radiator frame/radiator door
43
51
50
49
48
48
47
46
46
45
45
44
54
54
54
42
41
40
39
39
39
39
38
37
36
35
62
70
70
69
68
67
66
66
66
66
66
65
65
64
63
34
34
61
60
59
58
57
56
56
55
55
55
9
16
15
15
14
14
13
12
11
10
17
8
8
8
8
8
7
7
7
7
7
7
7
7
7
6
5
4
3
2
25
25
25
25
25
25
33
33
32
31
30
29
28
28
28
28
27
27
27
27
27
27
27
27
27
27
27
27
27
26
26
26
26
1
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Radiator door | |
| 2 | 2***0 | Cover plate | |
| 3 | 0***0 | Blind rivet | |
| 4 | 2***0 | Brush | |
| 5 | 2***0 | Rubber profile | |
| 6 | 2***0 | Rotor mounting | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 2***0 | Rubber plate-bonded | |
| 11 | 2***0 | Floor plate | |
| 12 | 0***0 | Sealing plug | |
| 13 | 0***0 | Threaded pin | |
| 14 | 0***0 | Rubber pad | |
| 15 | 0***0 | Cable bushing | |
| 15 | 0***0 | Cable bushing | |
| 16 | 2***0 | Rubber plate-bonded | |
| 17 | 2***0 | Rubber plate-bonded | |
| 18 | 2***0 | Rubber plate-bonded | |
| 19 | 2***0 | Rubber plate-bonded | |
| 20 | 2***0 | Rubber plate-bonded | |
| 21 | 2***0 | Clamping angle-below | |
| 22 | 2***0 | Rubber plate-bonded | |
| 23 | 0***0 | Gluten | |
| 24 | 2***0 | Sealing plate-below | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Washer | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***0 | Locknut | |
| 29 | 2***0 | Side wall-left | |
| 30 | 0***0 | Clamping lock | |
| 31 | 2***0 | Sealing plate | |
| 32 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 33 | 0***0 | Rubber profile-Id.-no.= 1m | |
| 34 | 0***0 | Angle | |
| 35 | 2***0 | Sealing plate | |
| 36 | 0***0 | Rubber seal | |
| 37 | 0***0 | Rubber support | |
| 38 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 2***0 | Air guide | |
| 41 | 2***0 | Cover plate-front | |
| 42 | 2***0 | Sealing plate-top | |
| 43 | 2***0 | Clamping angle-top | |
| 44 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 45 | 0***0 | Hex head bolt | |
| 46 | 0***1 | Detent edged washer | |
| 47 | 2***1 | Cover plate | |
| 48 | 0***0 | Spacing washer | |
| 49 | 0***0 | Rubber seal | |
| 50 | 0***0 | Rubber support | |
| 51 | 2***0 | Sealing plate-top | |
| 54 | 0***0 | Locknut | |
| 55 | 0***0 | Washer | |
| 56 | 0***0 | Washer | |
| 57 | 2***0 | Side wall-right | |
| 58 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 59 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 60 | 2***0 | Cover plate | |
| 61 | 0***1 | Pin | |
| 62 | 0***1 | Washer | |
| 63 | 0***1 | Cotter pin | |
| 64 | 0***1 | Coach bolt | |
| 65 | 0***0 | Washer | |
| 66 | 0***1 | Washer | |
| 67 | 0***0 | Hex head bolt | |
| 68 | 0***0 | Hex head bolt | |
| 69 | 0***0 | Washer | |
| 70 | 0***0 | Hex head bolt |
