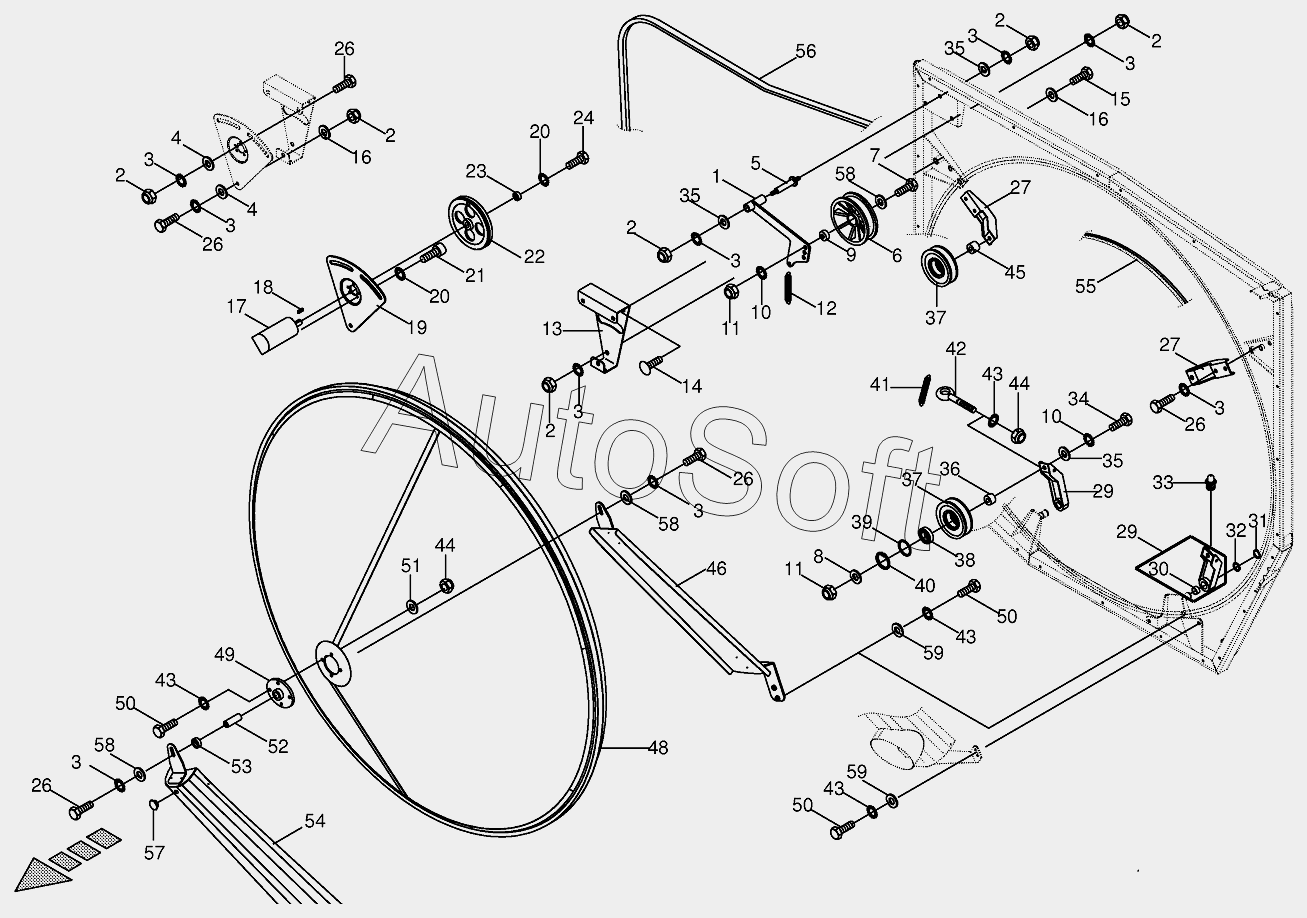

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Sieve drum
45
32
33
34
35
35
35
36
37
37
38
39
40
41
42
43
43
43
43
44
44
31
46
48
49
50
50
50
51
52
53
54
55
56
57
58
58
58
59
59
15
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
5
6
7
8
9
10
10
11
11
12
13
14
1
16
16
17
18
19
20
20
21
22
23
24
26
26
26
26
26
27
27
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Tension arm | |
| 2 | 0***0 | Locknut | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Washer | |
| 5 | 0***1 | Tensioner support | |
| 6 | 0***0 | Jockey pulley | |
| 7 | 0***1 | Hex head bolt | |
| 8 | 0***0 | Washer | |
| 9 | 0***0 | Bushing | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Locknut | |
| 12 | 0***1 | Tension spring | |
| 13 | 2***1 | Motor retainer | |
| 14 | 0***1 | Coach bolt | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***0 | Washer | |
| 17 | 0***0 | Hydraulic motor | |
| 18 | 0***0 | Fit-in key | |
| 19 | 2***0 | Adjusting plate | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***1 | Allen screw | |
| 22 | 0***0 | V-belt pulley | |
| 23 | 0***1 | End plate | |
| 24 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 2***0 | Roller support | |
| 29 | 2***0 | Jockey pulley support | |
| 30 | 0***0 | Bearing bush | |
| 31 | 0***1 | Circlip | |
| 32 | 0***1 | Supporting disc | |
| 33 | 0***0 | Grease niple | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Washer | |
| 36 | 2***0 | Spacer bushing-short | |
| 37 | 2***0 | Jockey pulley | |
| 38 | 0***0 | Grooved ball bearing | |
| 39 | 2***0 | Washer | |
| 40 | 0***0 | Circlip | |
| 41 | 0***0 | Tension spring | |
| 42 | 0***2 | Eyebolt | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***0 | Locknut | |
| 45 | 2***0 | Spacer bushing-long | |
| 46 | 2***0 | Pendular | |
| 48 | 2***0 | Sieve drum | |
| 49 | 0***0 | Flange bearing | |
| 50 | 0***0 | Hex head bolt | |
| 51 | 0***0 | Washer | |
| 52 | 2***0 | Shaft | |
| 53 | 2***0 | Spacer bushing | |
| 54 | 2***0 | Suction | |
| 55 | 2***0 | Rubber profile | |
| 56 | 0***0 | Sieve drum belt | |
| 57 | 0***0 | Sealing plug | |
| 58 | 0***1 | Washer | |
| 59 | 0***0 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
