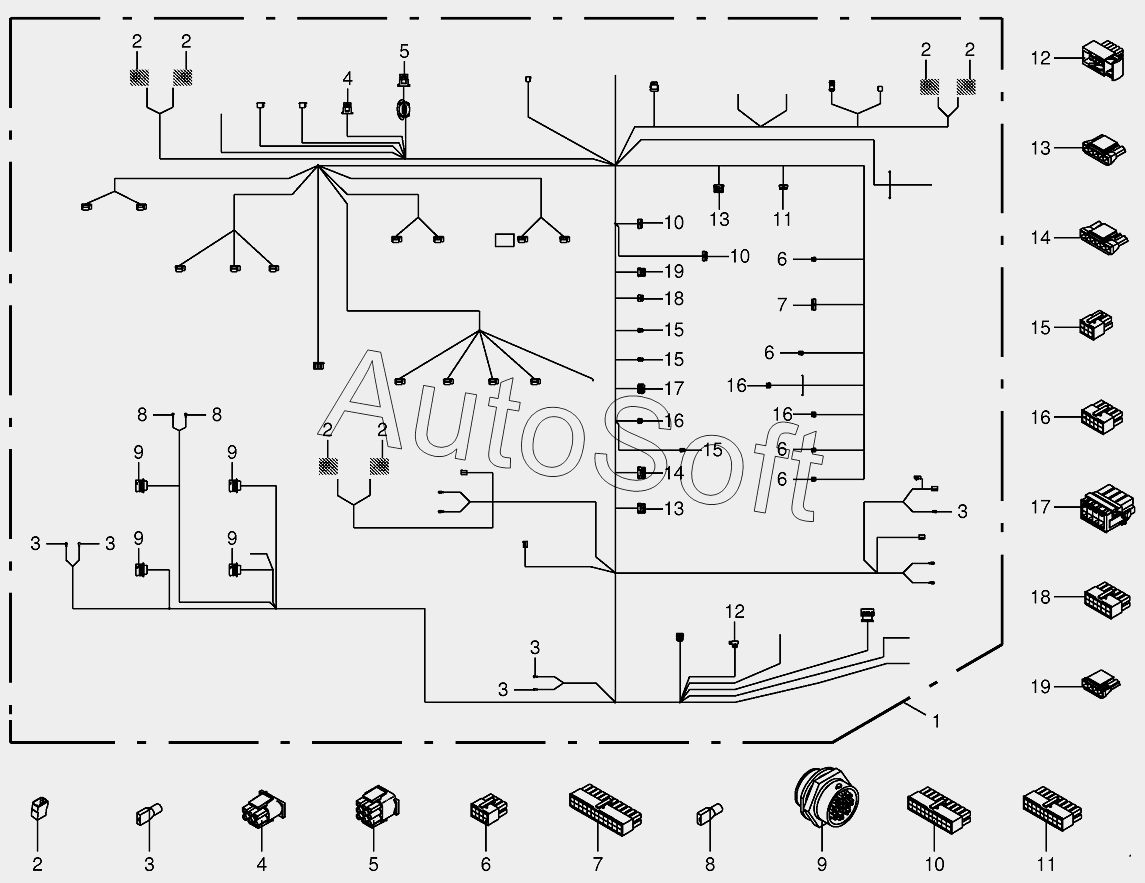

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Wiring loom-cab
10
10
10
19
19
18
18
17
17
16
16
16
16
15
15
15
15
14
14
13
13
13
12
12
11
11
1
9
9
9
9
9
8
8
8
7
7
6
6
6
6
6
5
5
4
4
3
3
3
3
3
3
2
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Wiring harness | |
| 2 | 0***0 | Bent location pin | |
| 3 | 0***0 | Flat sleeve-red | |
| 4 | 2***0 | Plug-6-pole, climatronic | |
| 5 | 2***0 | Plug-9-pole, climatronic | |
| 6 | 0***0 | Plug-8-pole | |
| 7 | 2***0 | Socket plug-24-pole | |
| 8 | 0***0 | Flat sleeve-blue | |
| 9 | 0***1 | Socket-31-pole | |
| 10 | 2***0 | Socket plug-20-pole | |
| 11 | 2***0 | Socket plug-18-pole | |
| 12 | 0***0 | Bushing housing-10-pole | |
| 13 | 2***0 | Socket plug-5-pole | |
| 14 | 2***0 | Socket plug-6-pole | |
| 15 | 0***0 | Plug-6-pole | |
| 16 | 0***0 | Socket plug-10-pole | |
| 17 | 0***0 | Plug-8-pole | |
| 18 | 0***0 | Plug-12-pole | |
| 19 | 2***0 | Socket plug-4-pole |
