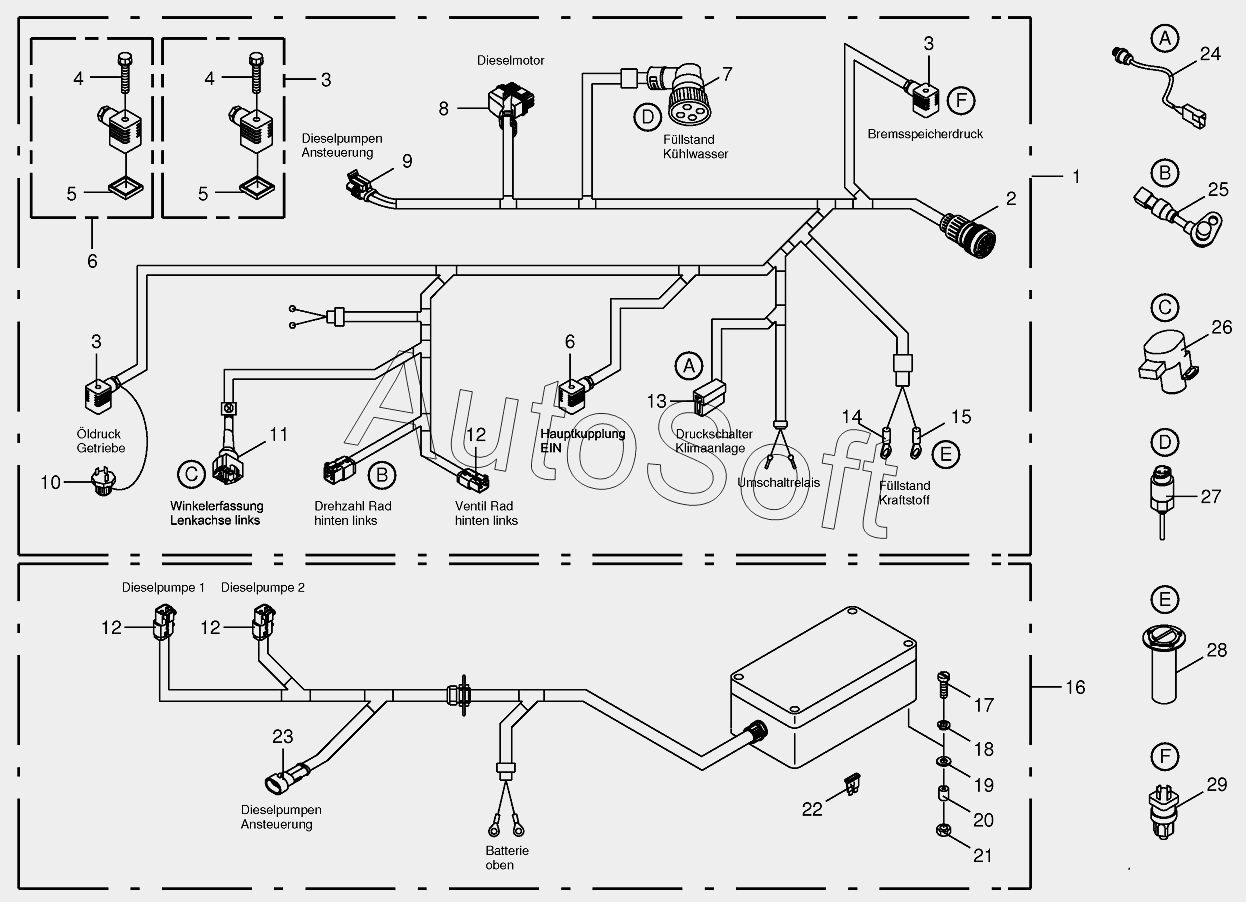

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Wiring Harness-engine/diesel pumps
1
2
3
3
3
4
4
5
5
6
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Wiring harness-engine | |
| 2 | 0***0 | Plug-31-pole | |
| 3 | 0***0 | Solenoid valve plug-black | |
| 4 | 0***0 | Screw with straight-line curls | |
| 5 | 0***0 | Gasket | |
| 6 | 0***0 | Valve plug-black , low mounting form | |
| 7 | 0***0 | AMP-circular plug-4-pole | |
| 8 | 2***0 | Socket plug-21-pole | |
| 9 | 0***0 | Plug-2-pole | |
| 10 | 0***0 | Connector plug-2-pole | |
| 11 | 0***0 | Jet-plug-3-pole | |
| 12 | 0***0 | Plug-2-pole | |
| 13 | 0***0 | Plug-2-pole | |
| 14 | 0***0 | Cable terminal-red | |
| 15 | 0***0 | Cable terminal-red | |
| 16 | 2***1 | Wiring harness-diesel pumps | |
| 17 | 0***1 | Allen screw | |
| 18 | 0***0 | Spring washer | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Rubber pad | |
| 21 | 0***1 | Hex nut | |
| 22 | 0***0 | Flat fuse | |
| 23 | 0***0 | Coupling socket-2-pole | |
| 24 | 0***1 | Pressure switch | |
| 25 | 2***0 | Speed sensor | |
| 26 | 2***0 | Sеnsоr | |
| 27 | 2***1 | Water level sensor | |
| 28 | 0***1 | Sender plunging tube | |
| 29 | 2***0 | Pressure switch |
