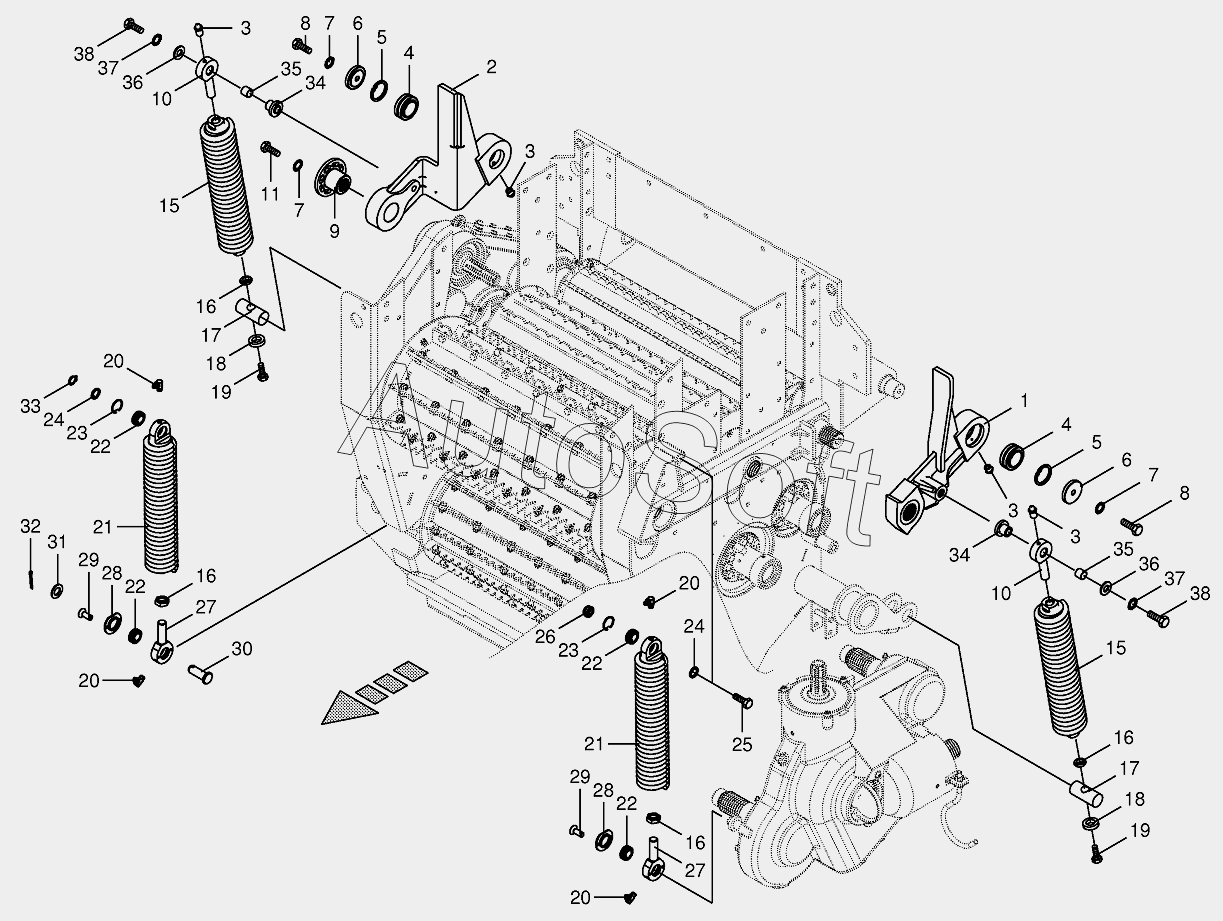

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Oscillating levers/Tension spring
30
22
22
22
22
23
23
24
24
25
26
27
27
28
28
29
29
21
21
31
32
33
34
34
35
35
36
36
37
37
38
38
10
10
2
3
3
3
3
4
4
5
5
6
6
7
7
7
8
8
9
1
11
15
15
16
16
16
16
17
17
18
18
19
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Rocker-left | |
| 2 | 2***1 | Rocker-right | |
| 3 | 0***0 | Grease niple | |
| 4 | 0***0 | Radial bearing | |
| 5 | 0***0 | Circlip | |
| 6 | 0***0 | Washer | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 2***0 | Profile bushing | |
| 10 | 2***0 | Pivoting element | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 2***0 | Pivoting element | |
| 15 | 2***0 | Tension spring | |
| 16 | 0***1 | Hex nut-low form | |
| 17 | 2***0 | Pin | |
| 18 | 0***0 | Washer | |
| 19 | 0***1 | Hex head bolt | |
| 20 | 0***0 | Grease niple | |
| 21 | 2***0 | Tension spring | |
| 22 | 0***0 | Radial bearing | |
| 23 | 9***0 | Snap ring | |
| 24 | 0***1 | Supporting disc | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Locknut | |
| 27 | 0***1 | Hinge shaft | |
| 28 | 0***3 | Supporting disc | |
| 29 | 0***1 | Countersunkscrew | |
| 30 | 0***0 | Pin | |
| 31 | 0***2 | Washer | |
| 32 | 0***1 | Cotter pin | |
| 33 | 0***0 | Circlip | |
| 34 | 2***0 | Bushing | |
| 35 | 0***0 | Bearing bush | |
| 36 | 0***0 | Washer | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***0 | Hex head bolt |
