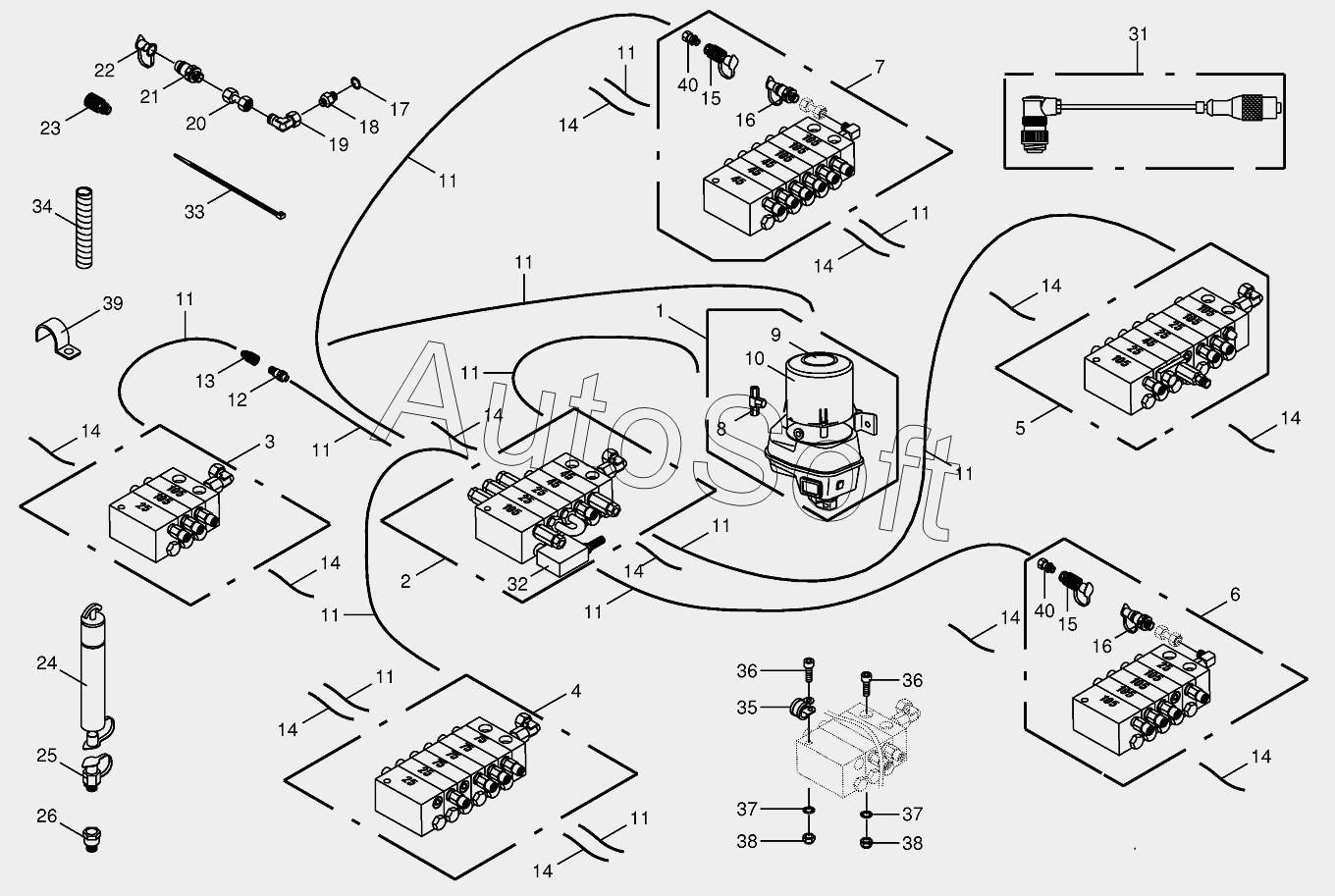

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Central lubrication
35
22
23
24
25
26
31
32
33
33
34
21
35
35
35
35
36
36
37
37
38
38
39
40
40
11
11
11
11
11
11
11
11
11
11
11
11
11
2
3
4
5
6
7
8
9
10
1
12
13
14
14
14
14
14
14
14
14
14
14
14
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Pump | |
| 2 | 2***0 | Main distributor | |
| 3 | 2***0 | Combination of distributors-cracker | |
| 4 | 2***0 | Combination of distributors-steering axle | |
| 5 | 2***0 | Combination of distributors-ejection system / drive | |
| 6 | 2***0 | Combination of distributors-Chopping aggregate | |
| 7 | 2***0 | Combination of distributors-feed system | |
| 8 | 2***0 | Pump | |
| 9 | 2***0 | Cover | |
| 10 | 2***0 | Grease storage tank | |
| 11 | 0***0 | High pressure hose-Id.-no.= 1m | |
| 12 | 0***0 | Connector plug | |
| 13 | 0***0 | Sleeve | |
| 14 | 0***0 | Plastic tube filled with grease-Id.-no.= 1m | |
| 15 | 2***0 | Sleeve | |
| 16 | 2***0 | Connector plug | |
| 17 | 0***0 | Gasket ring | |
| 18 | 0***0 | Reducing piece | |
| 19 | 0***1 | Angle lug | |
| 20 | 0***0 | Double nipple | |
| 21 | 0***0 | Connector plug | |
| 22 | 0***1 | Dust cap-red | |
| 23 | 0***0 | Sleeve | |
| 24 | 0***0 | Filling cylinder | |
| 25 | 0***0 | Filling connection | |
| 26 | 2***0 | Connector | |
| 31 | 2***0 | Extension cable-4-pole | |
| 32 | 2***0 | Proximity switch | |
| 33 | 0***0 | Cable band | |
| 33 | 2***0 | Cable band | |
| 34 | 2***0 | Spiral strip-Id.-no.= 5m | |
| 35 | 0***0 | Tube clip w. rubber | |
| 35 | 0***0 | Tube clip w. rubber | |
| 35 | 0***0 | Tube clip w. rubber | |
| 35 | 0***0 | Tube clip w. rubber | |
| 35 | 0***0 | Tube clip w. rubber | |
| 36 | 0***1 | Allen screw | |
| 37 | 0***1 | Washer | |
| 38 | 0***0 | Locknut | |
| 39 | 2***0 | Tube clamp | |
| 40 | 2***0 | Screw-in connection |
