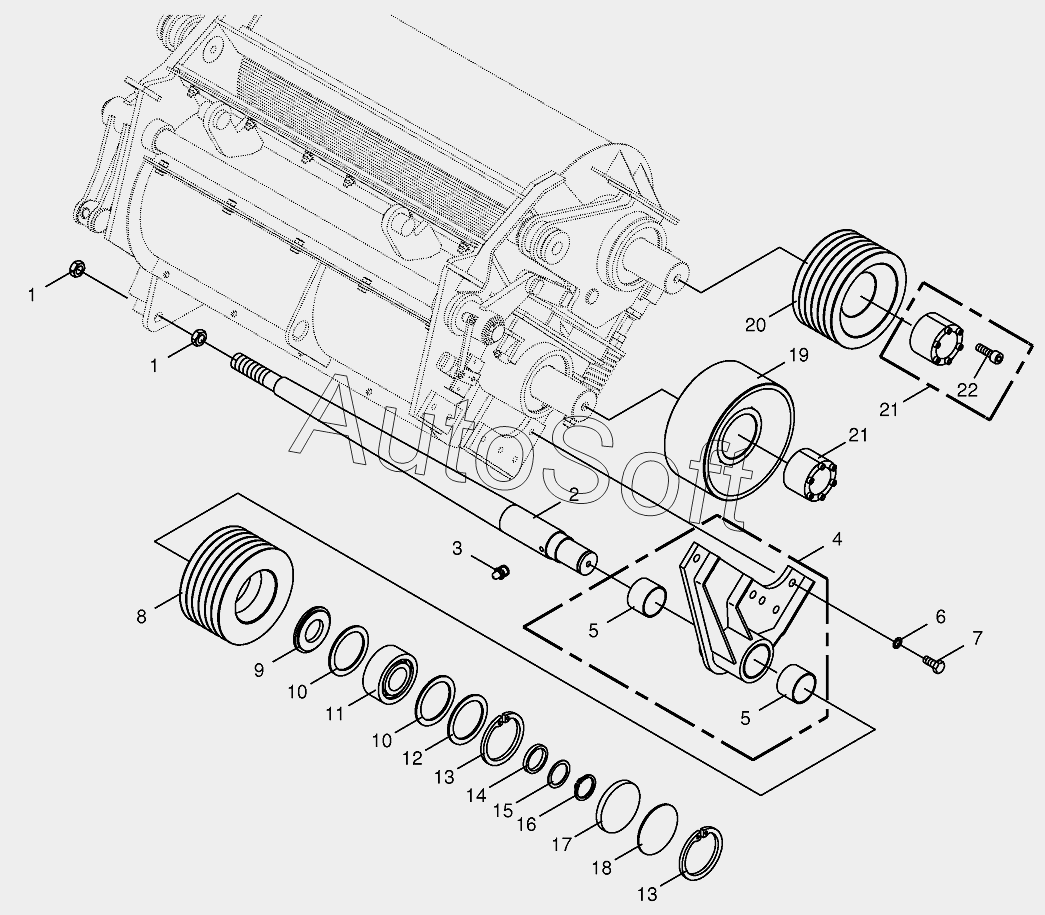

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Pulley for changing directions
1
1
2
3
4
5
5
6
7
8
8
8
9
10
10
11
12
12
13
13
14
15
15
16
17
18
19
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Hex nut | |
| 2 | 2***0 | Axle | |
| 3 | 0***0 | Grease niple | |
| 4 | 0***1 | Bearing plate-incl. bushing | |
| 5 | 0***0 | Bearing bush | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 2***0 | Deflexion pulley | |
| 8 | 2***0 | Deflexion pulley-optional | |
| 8 | 2***0 | Deflexion pulley-optional | |
| 9 | 2***0 | Cover disc | |
| 10 | 0***0 | Supporting disc | |
| 11 | 9***0 | Bearing | |
| 12 | 0***0 | Shim ring | |
| 12 | 0***0 | Shim ring | |
| 13 | 0***0 | Circlip | |
| 14 | 0***0 | Spacer bushing | |
| 15 | 0***0 | Shim ring | |
| 15 | 0***0 | Shim ring | |
| 16 | 0***1 | Circlip | |
| 17 | 0***1 | Sealing cap | |
| 18 | 2***0 | Support plate | |
| 19 | 0***2 | Deflexion pulley | |
| 19 | 2***0 | Deflexion pulley-optional | |
| 20 | 0***2 | Pulley | |
| 20 | 2***0 | Pulley-optional | |
| 21 | 0***0 | Set of tensioning parts-35 Nm | |
| 22 | 0***0 | Allen screw |
