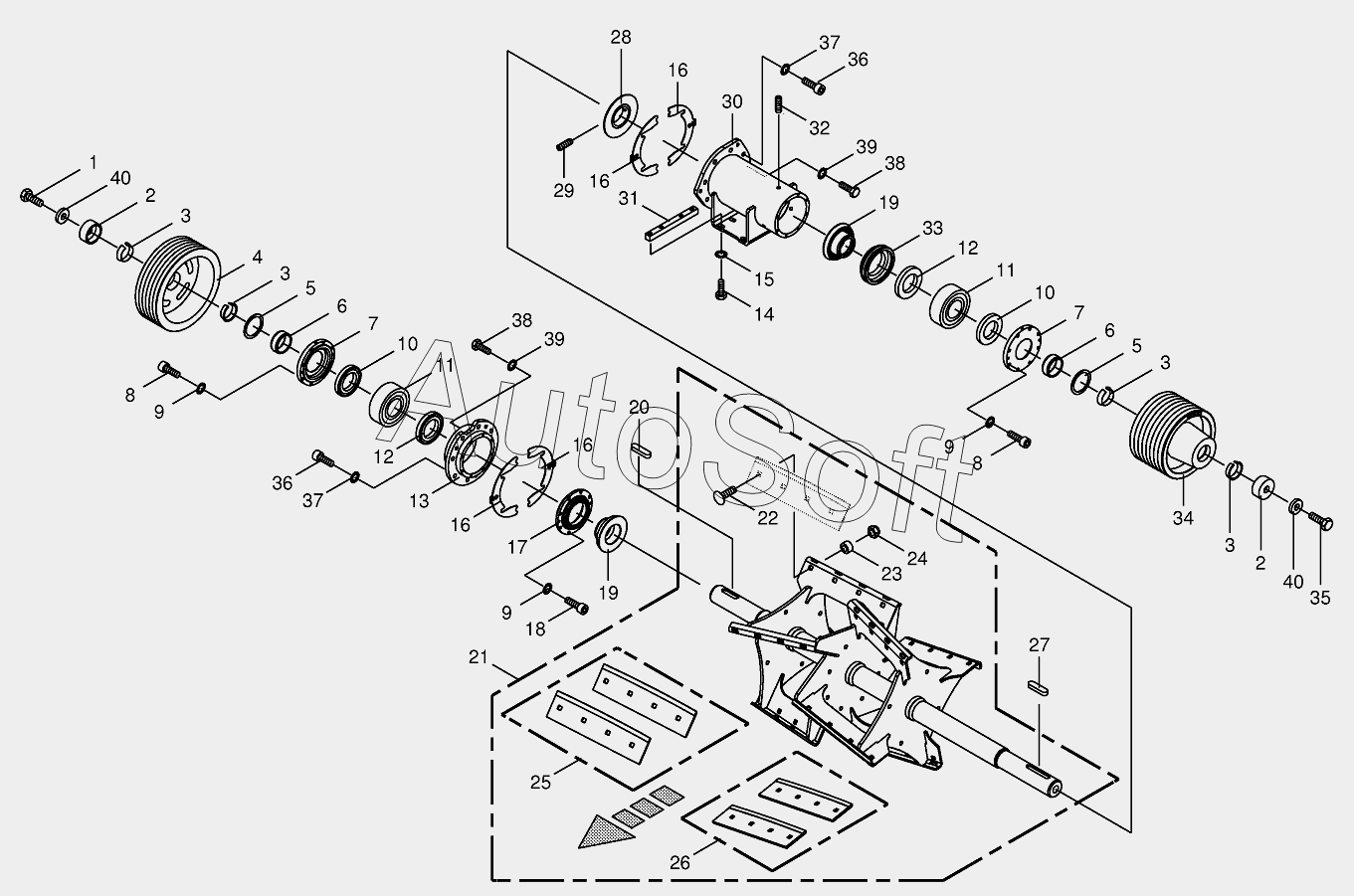

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Discharge accelerator/bearing
31
22
23
24
25
25
26
26
27
28
29
30
21
32
33
34
35
36
36
36
37
37
38
38
39
39
40
40
11
11
2
2
3
3
3
3
4
5
5
5
6
6
7
7
8
8
9
9
9
10
10
1
12
12
13
14
15
16
16
16
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt-left-hand thread | |
| 2 | 2***0 | Cap | |
| 3 | 2***1 | Lock collar | |
| 4 | 2***0 | Pulley | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***1 | Shim ring | |
| 6 | 2***0 | Ball race | |
| 7 | 2***0 | Cover | |
| 8 | 0***1 | Allen screw | |
| 9 | 0***0 | Detent edged washer | |
| 10 | 9***0 | Radial-shaft sealing ring | |
| 11 | 9***0 | Pendular roller bearing | |
| 12 | 0***2 | Radial-shaft sealing ring | |
| 13 | 2***0 | Bearing housing-right | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 2***0 | Enclosure | |
| 17 | 2***0 | Cover | |
| 18 | 0***1 | Allen screw | |
| 19 | 2***0 | Ball race | |
| 20 | 0***0 | Fit-in key | |
| 21 | 2***1 | Rotor | |
| 21 | 2***1 | Rotor-HD optional | |
| 22 | 0***1 | Coach bolt | |
| 23 | 0***2 | Bushing | |
| 24 | 0***0 | Locknut | |
| 25 | 2***1 | Elevator paddle-right, by pairs | |
| 25 | 2***0 | Elevator paddle-right, by pairs | |
| 26 | 2***1 | Elevator paddle-left, by pairs | |
| 26 | 2***0 | Elevator paddle-left, by pairs | |
| 27 | 0***0 | Fit-in key | |
| 28 | 2***0 | Ring | |
| 29 | 0***1 | Threaded pin | |
| 30 | 2***0 | Bearing housing-left | |
| 31 | 0***0 | Thread block | |
| 32 | 0***1 | Threaded pin | |
| 33 | 2***0 | Receiver ring | |
| 34 | 2***1 | Pulley | |
| 35 | 0***0 | Hex head bolt | |
| 36 | 0***1 | Allen screw | |
| 36 | 0***2 | Allen screw | |
| 37 | 0***0 | Detent edged washer | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***1 | Detent edged washer | |
| 40 | 0***0 | Washer |
