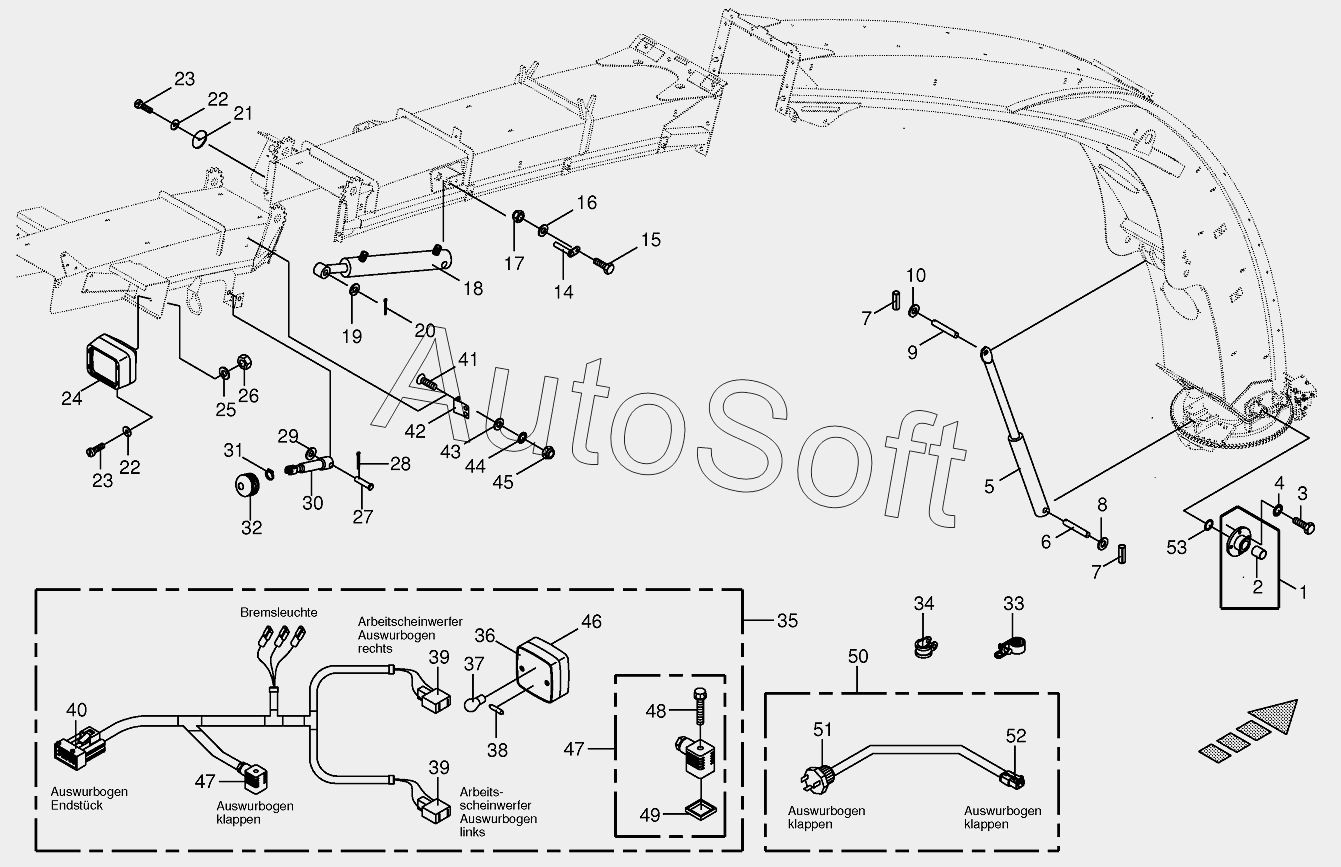

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Upper discharge chute-mounting parts 14-row
40
28
29
30
31
32
33
34
35
36
37
38
39
39
27
41
42
43
44
45
46
47
47
48
49
50
51
52
53
16
2
3
4
5
6
7
7
7
8
9
10
14
15
1
17
18
19
20
21
22
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187850 | 0***0 | Sealing set | |
| 009246880 | 0***0 | Bulb | |
| 270034050 | 2***0 | Sealing set | |
| 270034120 | 2***0 | Sealing set | |
| 1 | 0***0 | Bearing flange | |
| 2 | 0***0 | Bearing bush | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 2***0 | Hydraulic cylinder | |
| 6 | 0***1 | Pin | |
| 7 | 0***1 | Roll pin | |
| 7 | 0***2 | Roll pin | |
| 8 | 0***0 | Washer | |
| 9 | 0***1 | Pin | |
| 10 | 0***1 | Shim ring | |
| 14 | 2***0 | Bearing bolt | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***0 | Washer | |
| 17 | 0***0 | Locknut | |
| 18 | 2***0 | Hydraulic cylinder | |
| 19 | 0***1 | Washer | |
| 20 | 0***1 | Cotter pin | |
| 21 | 0***1 | Rear reflector-red | |
| 22 | 0***0 | Spring washer | |
| 23 | 0***1 | Allen screw | |
| 24 | 0***0 | Work light | |
| 25 | 0***1 | Washer | |
| 26 | 0***1 | Hex nut | |
| 27 | 2***0 | Pin | |
| 28 | 0***1 | Cotter pin | |
| 29 | 0***2 | Washer | |
| 30 | 0***3 | Hydraulic cylinder | |
| 31 | 0***0 | Tube clip | |
| 32 | 0***0 | Bellows | |
| 33 | 0***0 | Screwless corrugatend tube | |
| 34 | 9***0 | Tube clip w. rubber | |
| 35 | 2***1 | Wiring harness | |
| 36 | 0***0 | Concluding stop-light | |
| 37 | 0***0 | Singel filament buld | |
| 38 | 0***0 | Singel filament buld | |
| 39 | 0***0 | Plug-2-pole | |
| 40 | 0***0 | Plug-10-pole | |
| 41 | 0***2 | Coach bolt | |
| 42 | 2***0 | Support | |
| 43 | 0***1 | Washer | |
| 44 | 0***1 | Detent edged washer | |
| 45 | 0***0 | Hex nut | |
| 46 | 2***0 | Pane | |
| 47 | 0***0 | Valve plug with LED | |
| 48 | 0***0 | Screw with straight-line curls | |
| 49 | 0***0 | Gasket | |
| 50 | 2***0 | Adapter wire | |
| 51 | 0***0 | Plug-2-pole | |
| 52 | 0***0 | Connector plug-2-pole | |
| 53 | 0***0 | Shim ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
