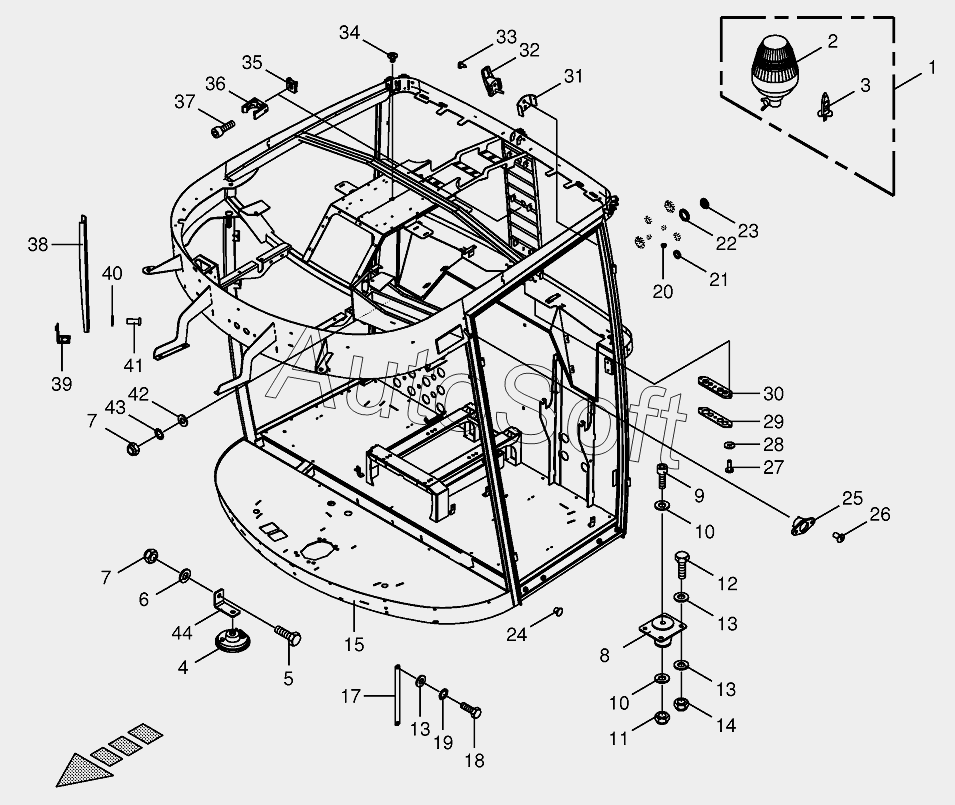

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Cab-frame/mounting parts
1
2
3
4
5
6
7
7
8
9
10
10
11
12
12
13
13
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Beacon light-yellow | |
| 2 | 2***0 | Pane-yellow | |
| 3 | 2***0 | Bulb | |
| 4 | 0***0 | Horn | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Washer | |
| 7 | 0***0 | Locknut | |
| 8 | 2***0 | Rubber bearing | |
| 9 | 9***0 | Allen screw | |
| 10 | 0***1 | Washer | |
| 11 | 0***0 | Locknut | |
| 12 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Washer | |
| 14 | 0***0 | Locknut | |
| 15 | 2***0 | Base frame | |
| 17 | 0***0 | Bonding braid | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Protective cap | |
| 21 | 0***0 | Diaphragm grommet | |
| 22 | 0***0 | Hex nut | |
| 23 | 0***0 | Screw plug | |
| 24 | 0***0 | Plug | |
| 25 | 0***0 | Cam-lock | |
| 26 | 0***0 | Blind rivet | |
| 27 | 2***0 | Fillister head screw | |
| 28 | 0***1 | Washer | |
| 29 | 2***0 | Hose guard | |
| 30 | 2***0 | Rubber plate | |
| 31 | 2***0 | Fastening | |
| 32 | 0***0 | Coat hook | |
| 33 | 2***0 | Self-tapping screw | |
| 34 | 2***0 | Countersunkscrew | |
| 35 | 2***0 | Sheet nut | |
| 36 | 2***0 | UH-clamp | |
| 37 | 2***0 | Allen screw | |
| 38 | 2***0 | Accesory device holder | |
| 39 | 2***0 | Support | |
| 40 | 9***0 | Washer | |
| 41 | 2***0 | Fillister head screw | |
| 41 | 2***0 | Fillister head screw | |
| 42 | 2***0 | Washer | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 2***0 | Support |
