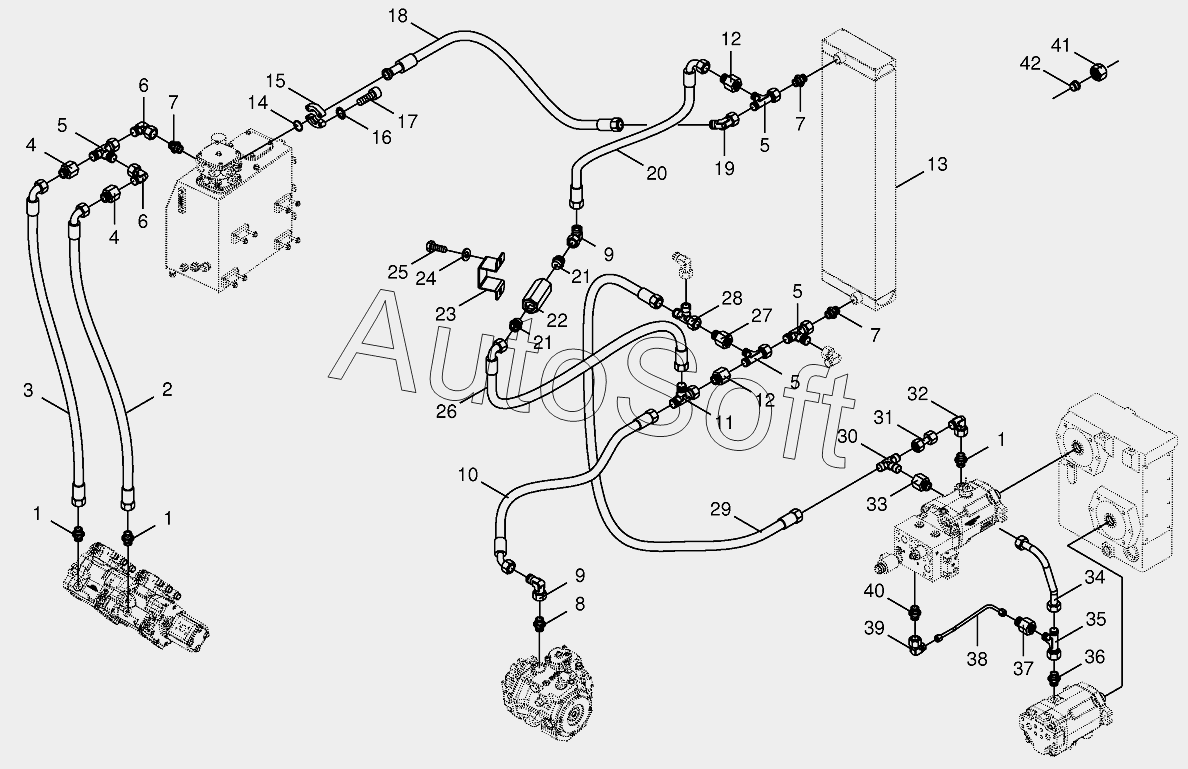

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Housing line/oil cooler
34
24
25
26
27
28
29
30
31
32
33
23
35
36
37
38
39
40
41
41
42
42
12
12
2
3
4
4
5
5
5
5
6
6
7
7
7
8
9
9
10
11
1
1
1
13
14
15
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Male connector | |
| 2 | 2***0 | High pressure hose line | |
| 3 | 2***0 | High pressure hose line | |
| 4 | 9***0 | Reducer fitting | |
| 5 | 0***0 | Adjustable L connection | |
| 6 | 2***0 | Angle lug | |
| 7 | 0***1 | Male connector | |
| 8 | 9***0 | Мale connector | |
| 9 | 0***0 | Lug | |
| 10 | 2***0 | High pressure hose line | |
| 11 | 0***0 | Adjustable L connection | |
| 12 | 0***0 | Reducer fitting | |
| 13 | 2***0 | Oil cooler | |
| 14 | 9***0 | O-ring | |
| 15 | 2***0 | SAE-flange section-2 halves | |
| 16 | 0***0 | Detent edged washer | |
| 17 | 0***1 | Allen screw | |
| 18 | 2***0 | High pressure hose line | |
| 19 | 9***0 | Angle lug-45° | |
| 20 | 0***0 | High pressure hose line | |
| 21 | 0***1 | Male connector | |
| 22 | 2***0 | Non-return valve | |
| 23 | 2***0 | Filter support | |
| 24 | 0***0 | Washer | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 2***0 | High pressure hose line | |
| 27 | 0***0 | Reducer fitting | |
| 28 | 0***0 | Adjustable L connection | |
| 29 | 2***0 | High pressure hose line | |
| 30 | 2***0 | T-reduction | |
| 31 | 2***0 | Double nipple | |
| 32 | 0***0 | Lug | |
| 33 | 9***0 | Reducer fitting | |
| 34 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 35 | 0***0 | Adjustable L connection | |
| 36 | 0***1 | Male connector | |
| 37 | 0***0 | Reducer fitting | |
| 38 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 39 | 0***0 | Angle lug | |
| 40 | 0***0 | Male connector | |
| 41 | 0***0 | Nozzle disc cap | |
| 41 | 0***0 | Nozzle disc cap | |
| 42 | 0***0 | Cutting ring | |
| 42 | 0***1 | Cutting ring |
