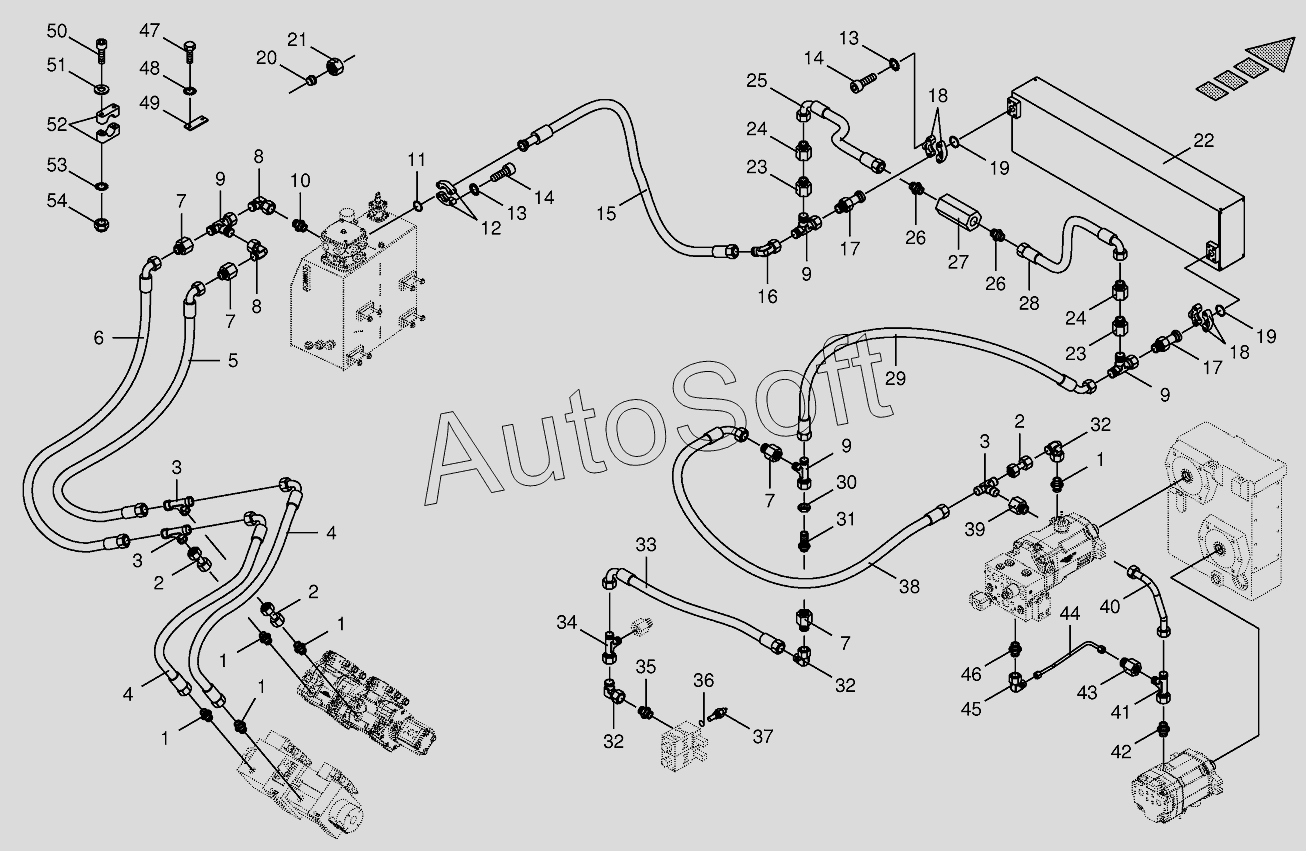

Каталог запасных частей к технике: KRONE BIG-X-850/1100 (2013). Housing line/oil cooler
41
28
29
30
31
32
32
32
33
34
35
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
54
15
2
2
2
3
3
3
4
4
5
6
7
7
7
7
8
8
9
9
9
9
10
11
12
13
13
14
14
1
1
1
1
1
16
17
17
18
18
19
19
20
20
20
21
21
21
22
23
23
24
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Male connector | |
| 2 | 2***0 | Double nipple | |
| 3 | 2***0 | T-reduction | |
| 4 | 2***0 | High pressure hose line | |
| 5 | 2***0 | High pressure hose line | |
| 6 | 2***0 | High pressure hose line | |
| 7 | 0***0 | Reducer fitting | |
| 8 | 2***0 | Angle lug | |
| 9 | 0***0 | Adjustable L connection | |
| 10 | 0***1 | Male connector | |
| 11 | 9***0 | O-ring | |
| 12 | 2***0 | SAE-flange section-2 halves | |
| 13 | 0***0 | Detent edged washer | |
| 14 | 0***1 | Allen screw | |
| 15 | 2***0 | High pressure hose line | |
| 16 | 9***0 | Angle lug-45° | |
| 17 | 2***0 | SAE-flange adapter | |
| 18 | 0***1 | SAE-flange section-2 halves | |
| 19 | 0***0 | O-ring | |
| 20 | 0***0 | Cutting ring | |
| 20 | 0***1 | Cutting ring | |
| 21 | 0***0 | Nozzle disc cap | |
| 21 | 0***0 | Nozzle disc cap | |
| 22 | 2***0 | Oil cooler | |
| 23 | 0***0 | Reducer fitting | |
| 24 | 9***0 | Reducer fitting | |
| 25 | 2***0 | High pressure hose line | |
| 26 | 0***1 | Male connector | |
| 27 | 2***0 | Non-return valve | |
| 28 | 2***0 | High pressure hose line | |
| 29 | 2***0 | High pressure hose line | |
| 30 | 9***0 | Locknut | |
| 31 | 9***0 | Straight 2-way connector | |
| 32 | 0***0 | Angle lug | |
| 33 | 2***0 | High pressure hose line | |
| 34 | 0***0 | Adjustable L connection | |
| 35 | 0***0 | Male connector | |
| 36 | 0***1 | Gasket ring | |
| 37 | 0***0 | Temperature switch | |
| 38 | 2***0 | High pressure hose line | |
| 39 | 9***0 | Reducer fitting | |
| 40 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 41 | 0***0 | Adjustable L connection | |
| 42 | 0***1 | Male connector | |
| 43 | 0***0 | Reducer fitting | |
| 44 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 45 | 0***0 | Angle lug | |
| 46 | 0***0 | Male connector | |
| 47 | 0***0 | He head bolt | |
| 48 | 0***1 | Detent edged washer | |
| 49 | 0***1 | Cover plate | |
| 50 | 0***1 | Allen screw | |
| 51 | 0***1 | Washer | |
| 52 | 2***0 | Tube clamp-2 halves | |
| 53 | 0***1 | Detent edged washer | |
| 54 | 0***1 | Locknut |
