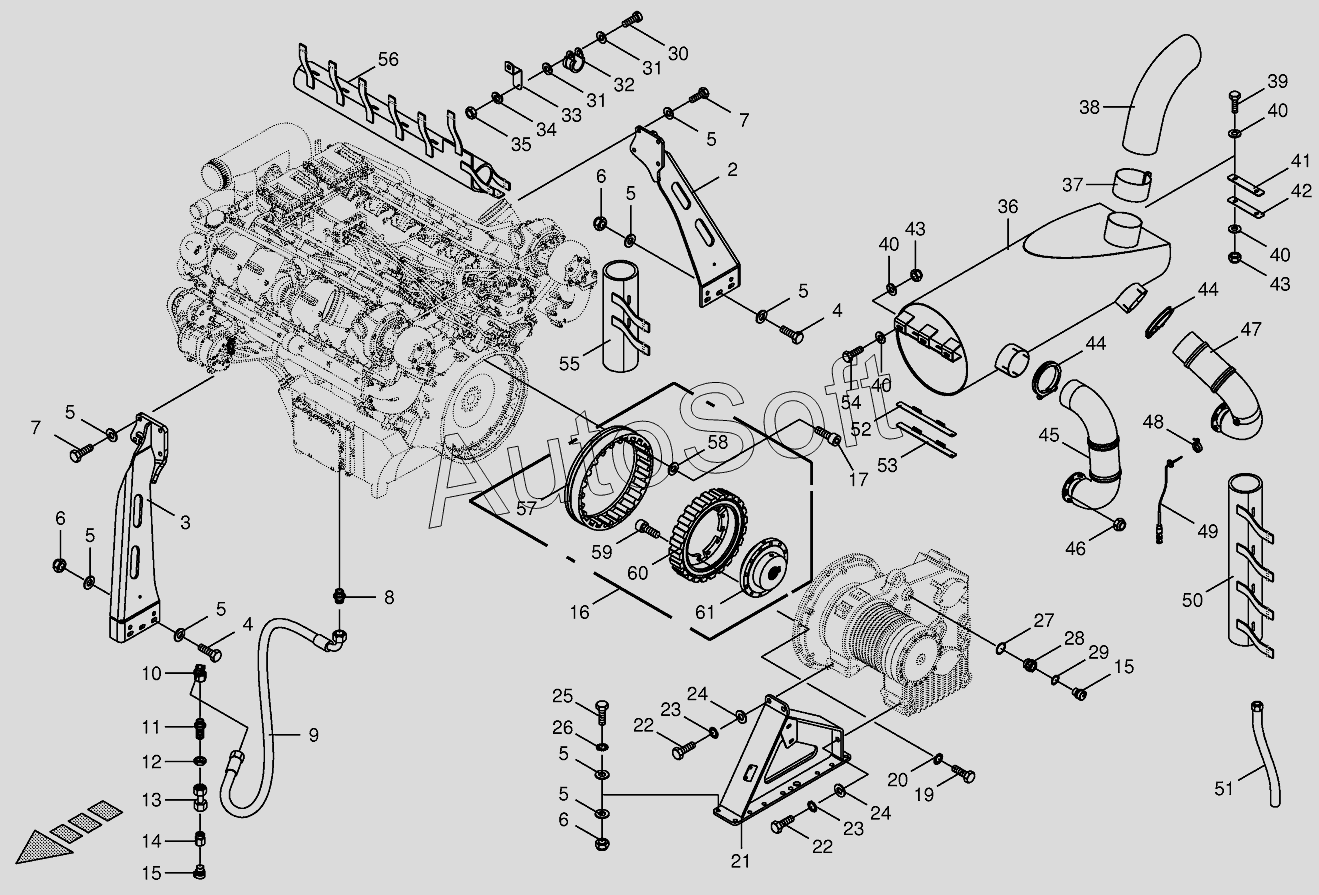

Каталог запасных частей к технике: KRONE BIG-X-850/1100 (2013). Clutch/Silencer 795000-805000
47
33
34
35
36
37
38
39
40
40
40
40
41
42
43
43
44
44
45
46
32
48
49
50
51
52
53
54
55
56
57
58
59
60
61
17
3
4
4
5
5
5
5
5
5
5
5
6
6
6
7
7
8
9
10
11
12
13
14
15
15
16
2
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 2***0 | Engine support-back right | |
| 3 | 2***1 | Engine support-right front | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***0 | Washer | |
| 6 | 0***0 | Locknut | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Male connector | |
| 9 | 0***0 | High pressure hose line | |
| 10 | 0***0 | Angle lug | |
| 11 | 0***0 | Straight 2-way connector | |
| 12 | 0***1 | Hex nut-low form | |
| 13 | 0***0 | Double nipple | |
| 14 | 2***0 | Unscrewing connection | |
| 15 | 2***0 | Screw plug | |
| 16 | 2***0 | Clutch | |
| 17 | 9***0 | Allen screw | |
| 19 | 0***1 | Hex head bolt | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***6 | Engine support-left front | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***0 | Washer | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***0 | Gasket ring | |
| 28 | 2***0 | Adapter | |
| 29 | 0***0 | Gasket ring | |
| 30 | 0***0 | Allen screw | |
| 31 | 0***1 | Washer | |
| 32 | 0***1 | Tube clip w. rubber | |
| 33 | 2***0 | Holding plate | |
| 34 | 0***0 | Spring washer | |
| 35 | 0***1 | Hex nut | |
| 36 | 2***0 | Silencer | |
| 37 | 0***0 | Sealing strip | |
| 38 | 2***0 | Exhaust pipe | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 0***0 | Washer | |
| 41 | 2***0 | Filler plate | |
| 42 | 2***0 | Filler plate | |
| 43 | 0***0 | Locknut | |
| 44 | 2***0 | Muffler clamp | |
| 45 | 2***0 | Flue gas pipe-front | |
| 46 | 0***1 | Hex nut | |
| 47 | 2***1 | Flue gas pipe-back | |
| 48 | 2***0 | Profile clamp | |
| 49 | 2***0 | Exhaust temperature sensor | |
| 50 | 2***0 | Insulating collar | |
| 51 | 2***0 | Oil discharge hose | |
| 52 | 2***0 | Filler plate | |
| 53 | 2***0 | Filler plate | |
| 54 | 0***0 | Hex head bolt | |
| 55 | 2***0 | Insulating collar | |
| 56 | 2***0 | Insulating collar | |
| 57 | 2***0 | Coupling flange | |
| 58 | 9***0 | Supporting disc | |
| 59 | 0***3 | Allen screw | |
| 60 | 2***0 | Rubber element | |
| 61 | 2***0 | Hub |
