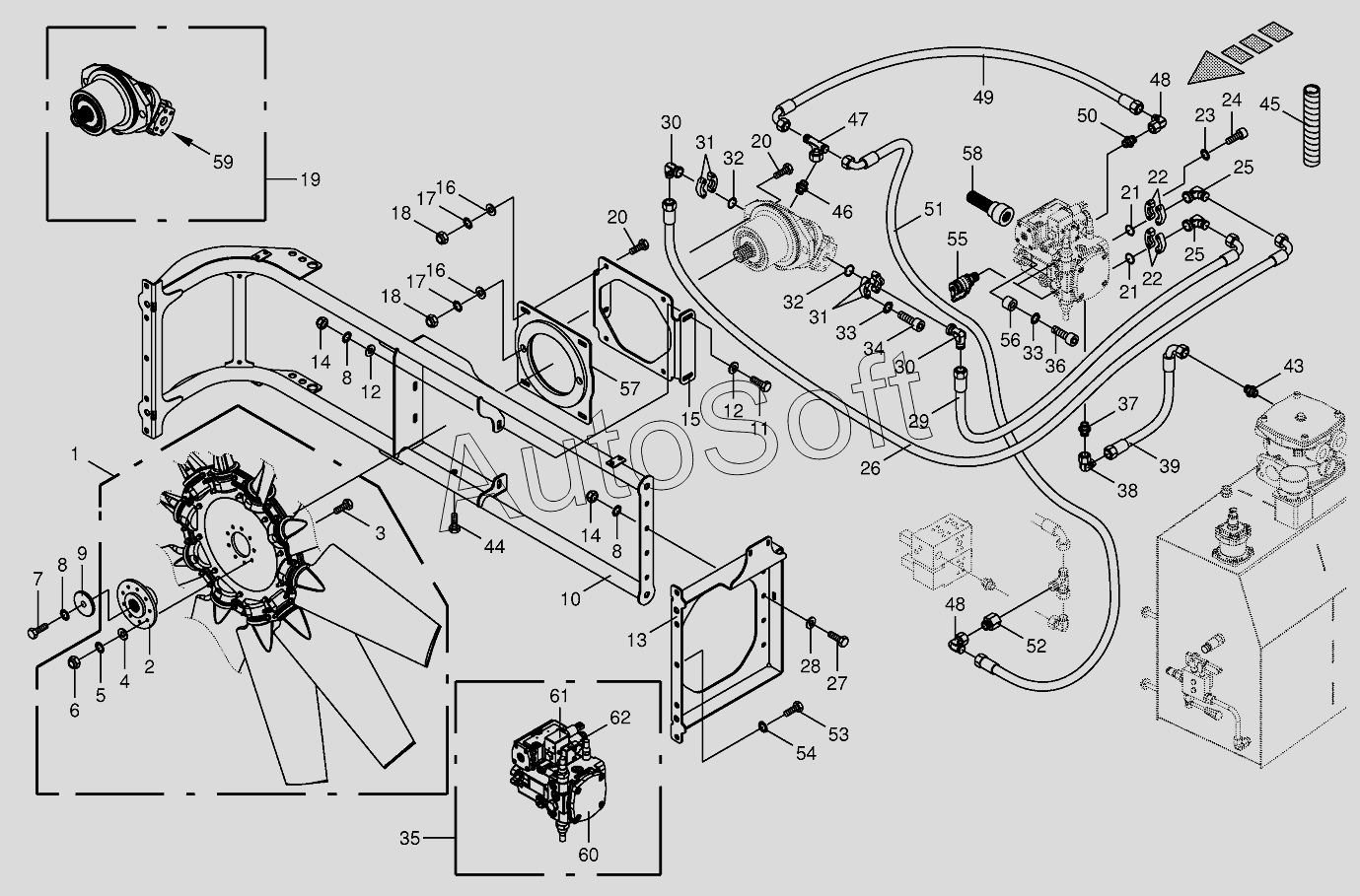

Каталог запасных частей к технике: KRONE BIG-X-850/1100 (2013). Ventilator wheel/Drive
48
48
32
32
33
33
34
35
35
36
37
38
39
43
44
45
46
47
31
31
49
50
51
52
53
54
55
56
57
58
59
60
61
62
16
16
2
3
4
5
6
7
8
8
8
9
10
11
12
12
13
14
14
15
1
17
17
18
18
19
20
20
21
21
22
22
23
24
25
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Ventilator wheel | |
| 2 | 2***1 | Adapter flange | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Washer | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Locknut | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 2***1 | Bushing | |
| 10 | 2***1 | Ventilator frame | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Washer | |
| 13 | 2***0 | Side part-left | |
| 14 | 0***0 | Locknut | |
| 15 | 2***0 | Support | |
| 16 | 0***2 | Washer | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***0 | Locknut | |
| 19 | 2***1 | Hydraulic motor | |
| 20 | 0***1 | Hex head bolt | |
| 21 | 2***0 | Flange gasket | |
| 22 | 0***1 | SAE-flange section-2 halves | |
| 23 | 0***0 | Detent edged washer | |
| 24 | 0***1 | Allen screw | |
| 25 | 2***0 | SAE-flange adapter | |
| 26 | 2***0 | High pressure hose line | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***1 | Washer | |
| 29 | 2***0 | High pressure hose line | |
| 30 | 2***0 | SAE-flange adapter | |
| 31 | 0***1 | SAE-flange section-2 halves | |
| 32 | 2***0 | Flange gasket | |
| 33 | 0***0 | Detent edged washer | |
| 34 | 0***1 | Allen screw | |
| 35 | 2***0 | Pump | |
| 35 | 2***0 | Gasket set variable displacement pump | |
| 36 | 0***1 | Allen screw | |
| 37 | 0***0 | Male connector | |
| 38 | 0***0 | Angle lug | |
| 39 | 0***0 | High pressure hose line | |
| 43 | 0***1 | Male connector | |
| 44 | 0***0 | Hex head bolt | |
| 45 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 46 | 0***0 | Male connector | |
| 47 | 9***0 | T connector | |
| 48 | 0***0 | Angle lug | |
| 49 | 2***1 | High pressure hose line | |
| 50 | 0***1 | Male connector | |
| 51 | 2***0 | High pressure hose line | |
| 52 | 0***0 | Reducer fitting | |
| 53 | 0***0 | Hex head bolt | |
| 54 | 0***1 | Detent edged washer | |
| 55 | 0***0 | Connector f.mini-test equipm. | |
| 56 | 0***0 | Spacer bushing | |
| 57 | 2***0 | Flange | |
| 58 | 2***0 | Tappet | |
| 59 | 2***0 | Flush valve | |
| 60 | 2***0 | Feed pump | |
| 61 | 2***0 | Adj. unit | |
| 62 | 2***0 | Solenoid switch |
