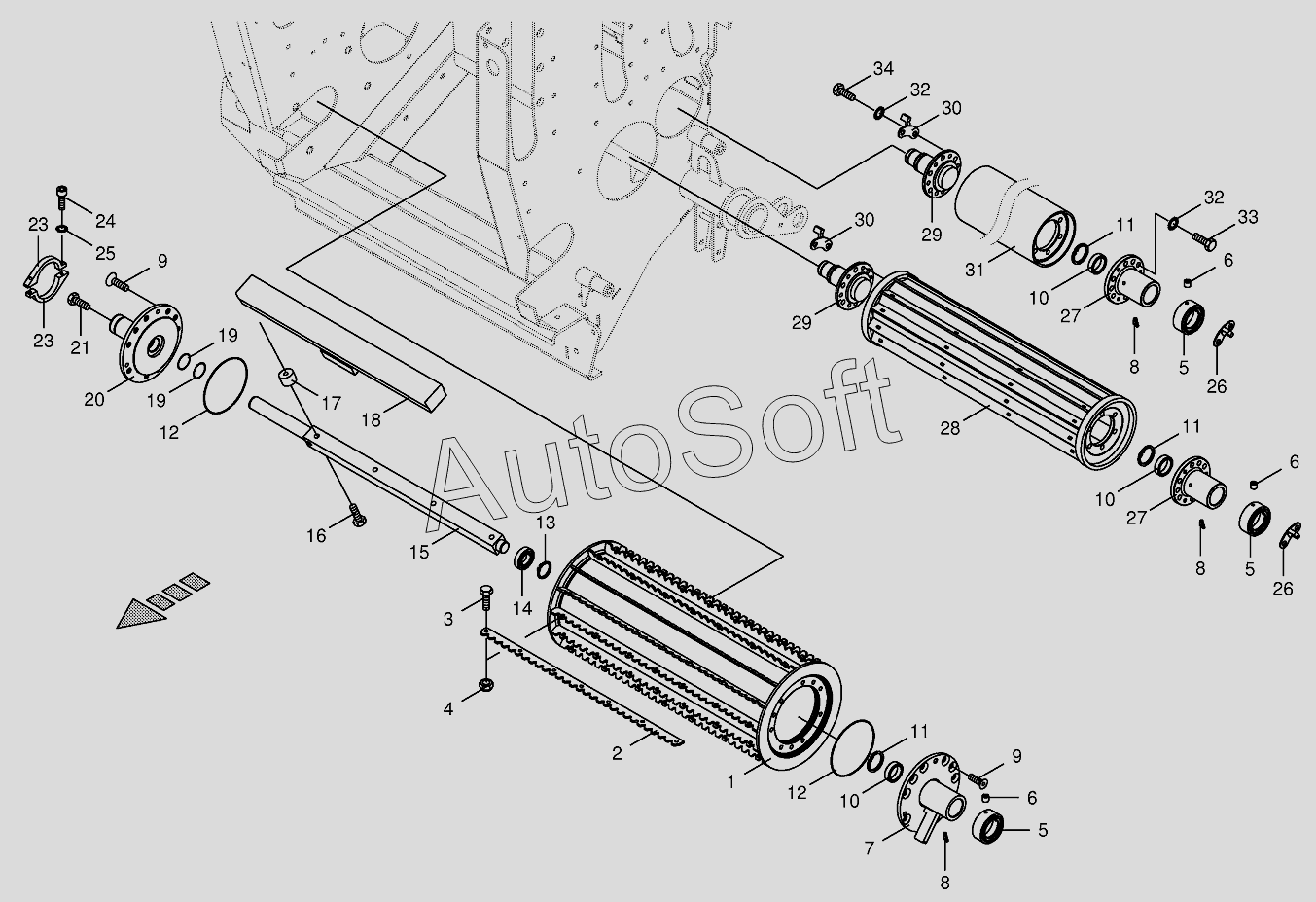

Каталог запасных частей к технике: KRONE BIG-X-850/1100 (2013). Lower feed rollers
27
27
18
19
19
20
21
23
23
24
25
26
26
18
28
29
29
30
30
31
32
32
33
34
10
10
10
2
3
4
5
5
5
6
6
6
7
8
8
8
9
9
1
11
11
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Feed roller bottom | |
| 2 | 2***0 | Serrated bar | |
| 3 | 9***0 | Hex head bolt-special | |
| 4 | 9***0 | Locknut-special | |
| 5 | 2***0 | Sealing bush | |
| 6 | 0***2 | Threaded pin | |
| 7 | 2***0 | Drive spigot | |
| 8 | 0***0 | Grease niple | |
| 9 | 9***0 | Countersunkscrew | |
| 10 | 2***0 | Ring | |
| 11 | 0***0 | Circlip | |
| 12 | 0***0 | O-ring | |
| 13 | 0***0 | Circlip | |
| 14 | 0***0 | Grooved ball bearing | |
| 15 | 2***0 | Axle | |
| 16 | 0***1 | Hex head bolt | |
| 17 | 0***2 | Spacer | |
| 18 | 0***7 | Metal sensor-Metal positioning | |
| 18 | 0***0 | Gasket | |
| 19 | 0***0 | O-ring | |
| 20 | 2***0 | Bearing bolt | |
| 21 | 0***1 | Strain relief bolting | |
| 23 | 2***0 | Stripper-below right | |
| 24 | 0***1 | Allen screw | |
| 25 | 0***0 | Detent edged washer | |
| 26 | 2***1 | Stripper-left | |
| 27 | 2***0 | Drive spigot | |
| 28 | 2***2 | Intermediate roller-below | |
| 29 | 2***0 | Bearing bolt | |
| 30 | 0***1 | Stripper-right | |
| 31 | 0***2 | Smoothing roll | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 9***0 | Hex head bolt | |
| 34 | 9***0 | Hex head bolt |
