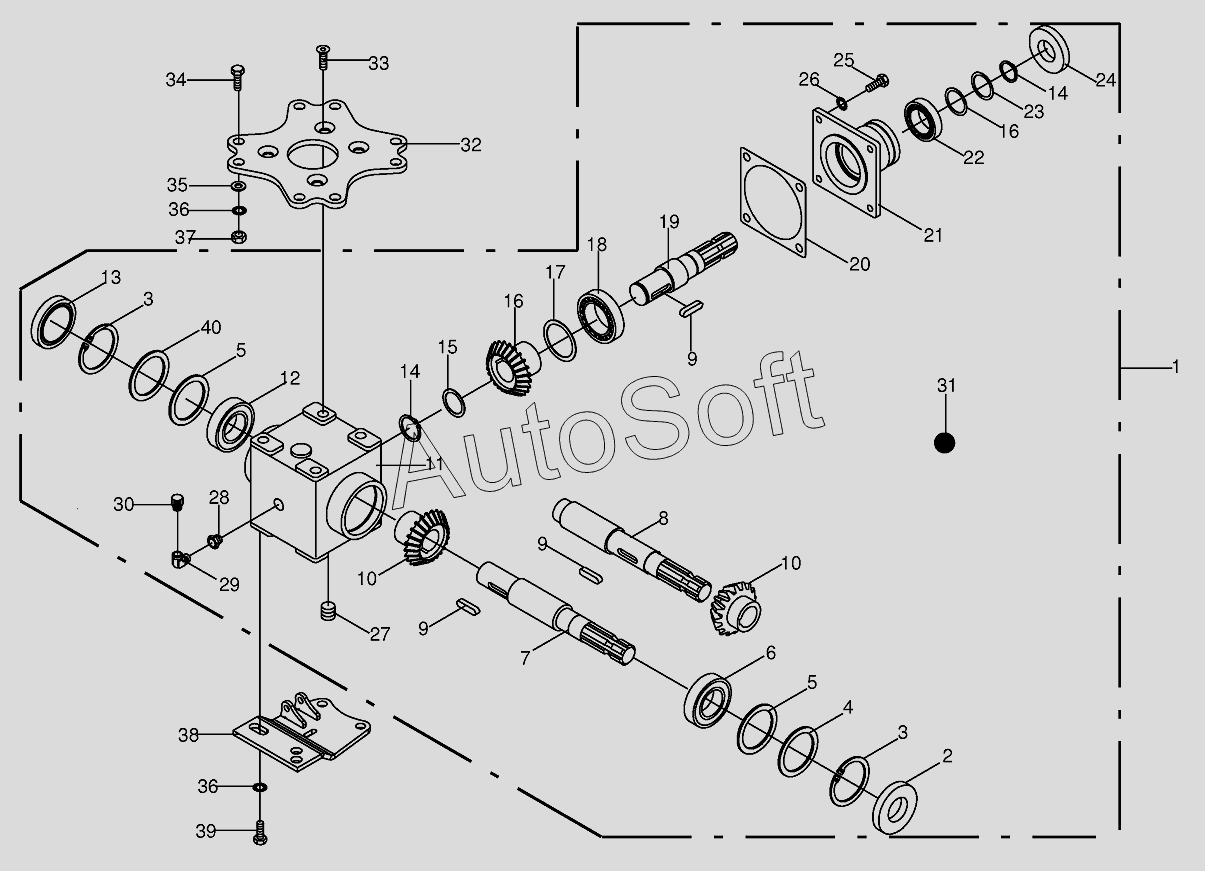

Каталог запасных частей к технике: KRONE EC F280 M (2013). Main gearbox
29
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
30
31
32
33
34
35
36
36
37
38
39
40
10
10
2
3
3
4
5
5
5
5
6
7
8
9
9
9
1
1
11
12
13
14
14
15
15
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Main gearbox-right hand direction of rotation | |
| 1 | 2***0 | Main gearbox-left hand direction of rotation | |
| 2 | 0***1 | Radial-shaft sealing ring | |
| 3 | 0***0 | Circlip | |
| 4 | 0***1 | Supporting disc | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***1 | Shim ring | |
| 6 | 0***0 | Grooved ball bearing | |
| 7 | 2***0 | Gearbox shaft-left hand direction of rotation | |
| 8 | 0***1 | Gearbox shaft | |
| 9 | 0***0 | Fit-in key | |
| 10 | 0***2 | Bevel wheel | |
| 11 | 0***2 | Gearbox housing | |
| 12 | 0***0 | Taper roller bearing | |
| 13 | 0***2 | Sealing cap | |
| 14 | 0***0 | Circlip | |
| 15 | 0***0 | Shim ring | |
| 15 | 0***0 | Shim ring | |
| 15 | 0***0 | Shim ring | |
| 15 | 0***0 | Shim ring | |
| 16 | 0***1 | Bevel wheel | |
| 17 | 0***0 | Shim ring | |
| 17 | 0***0 | Shim ring | |
| 17 | 0***0 | Shim ring | |
| 17 | 0***0 | Shim ring | |
| 18 | 0***0 | Taper roller bearing | |
| 19 | 0***4 | Gearbox shaft | |
| 20 | 0***1 | Gearbox seal | |
| 21 | 0***4 | Gearbox cover | |
| 22 | 0***0 | Grooved ball bearing | |
| 23 | 0***1 | Supporting disc | |
| 24 | 0***1 | Radial-shaft sealing ring | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***1 | Screw plug | |
| 28 | 0***0 | Threaded reducing adapter | |
| 29 | 0***0 | Angle | |
| 30 | 0***2 | Breather | |
| 31 | 0***0 | Oil-Id.-no.=1ltr | |
| 32 | 2***1 | Gearbox support | |
| 33 | 0***1 | Countersunkscrew | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Washer | |
| 36 | 0***1 | Detent edged washer | |
| 37 | 0***0 | Hex nut | |
| 38 | 2***0 | Spring support | |
| 39 | 0***1 | Hex head bolt | |
| 40 | 9***0 | Supporting disc |
