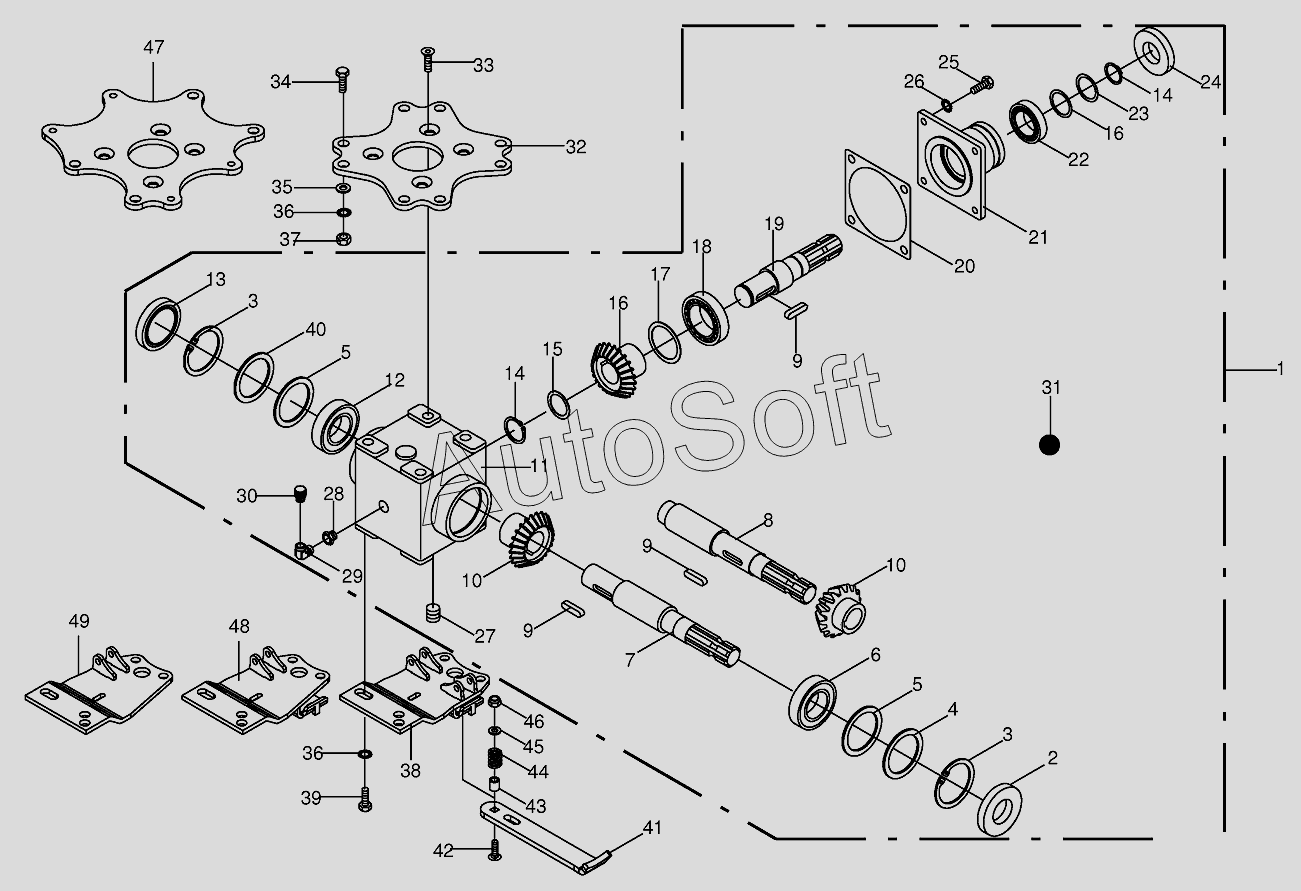

Каталог запасных частей к технике: KRONE EC F320M/F360M (2013). Main gearbox
1
1
2
3
3
4
5
5
5
5
6
7
8
9
9
9
10
10
11
12
13
14
14
15
15
15
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Main gearbox-right hand direction of rotation | |
| 1 | 2***0 | Main gearbox-left hand direction of rotation | |
| 2 | 0***1 | Radial-shaft sealing ring | |
| 3 | 0***0 | Circlip | |
| 4 | 0***1 | Supporting disc | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***1 | Shim ring | |
| 6 | 0***0 | Grooved ball bearing | |
| 7 | 2***0 | Gearbox shaft-left hand direction of rotation | |
| 8 | 0***1 | Gearbox shaft | |
| 9 | 0***0 | Fit-in key | |
| 10 | 0***2 | Bevel wheel | |
| 11 | 0***2 | Gearbox housing | |
| 12 | 0***0 | Taper roller bearing | |
| 13 | 0***2 | Sealing cap | |
| 14 | 0***0 | Circlip | |
| 15 | 0***0 | Shim ring | |
| 15 | 0***0 | Shim ring | |
| 15 | 0***0 | Shim ring | |
| 15 | 0***0 | Shim ring | |
| 16 | 0***1 | Bevel wheel | |
| 17 | 0***0 | Shim ring | |
| 17 | 0***0 | Shim ring | |
| 17 | 0***0 | Shim ring | |
| 17 | 0***0 | Shim ring | |
| 18 | 0***0 | Taper roller bearing | |
| 19 | 0***4 | Gearbox shaft | |
| 20 | 0***1 | Gearbox seal | |
| 21 | 0***4 | Gearbox cover | |
| 22 | 0***0 | Grooved ball bearing | |
| 23 | 0***1 | Supporting disc | |
| 24 | 0***1 | Radial-shaft sealing ring | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***1 | Screw plug | |
| 28 | 0***0 | Threaded reducing adapter | |
| 29 | 0***0 | Angle | |
| 30 | 0***2 | Breather | |
| 31 | 0***0 | Oil-Id.-no.=1ltr | |
| 32 | 2***1 | Gearbox support | |
| 33 | 0***1 | Countersunkscrew | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Washer | |
| 36 | 0***1 | Detent edged washer | |
| 37 | 0***0 | Hex nut | |
| 38 | 2***1 | Spring support | |
| 39 | 0***1 | Hex head bolt | |
| 40 | 9***0 | Supporting disc | |
| 41 | 2***0 | PTO shaft support | |
| 42 | 0***1 | Coach bolt | |
| 43 | 0***0 | Bushing | |
| 44 | 0***0 | Pressure spring | |
| 45 | 9***0 | Washer | |
| 46 | 0***0 | Locknut | |
| 47 | 2***0 | Gearboxplate | |
| 48 | 2***0 | Spring support | |
| 49 | 2***0 | Spring support |
