Каталог запасных частей к технике: KRONE EC F320CV (2013). Lateral guard
41
28
29
30
31
32
33
34
35
36
37
37
38
38
38
38
39
39
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
14
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
1
15
16
16
17
17
17
18
18
19
20
21
22
23
24
25
26

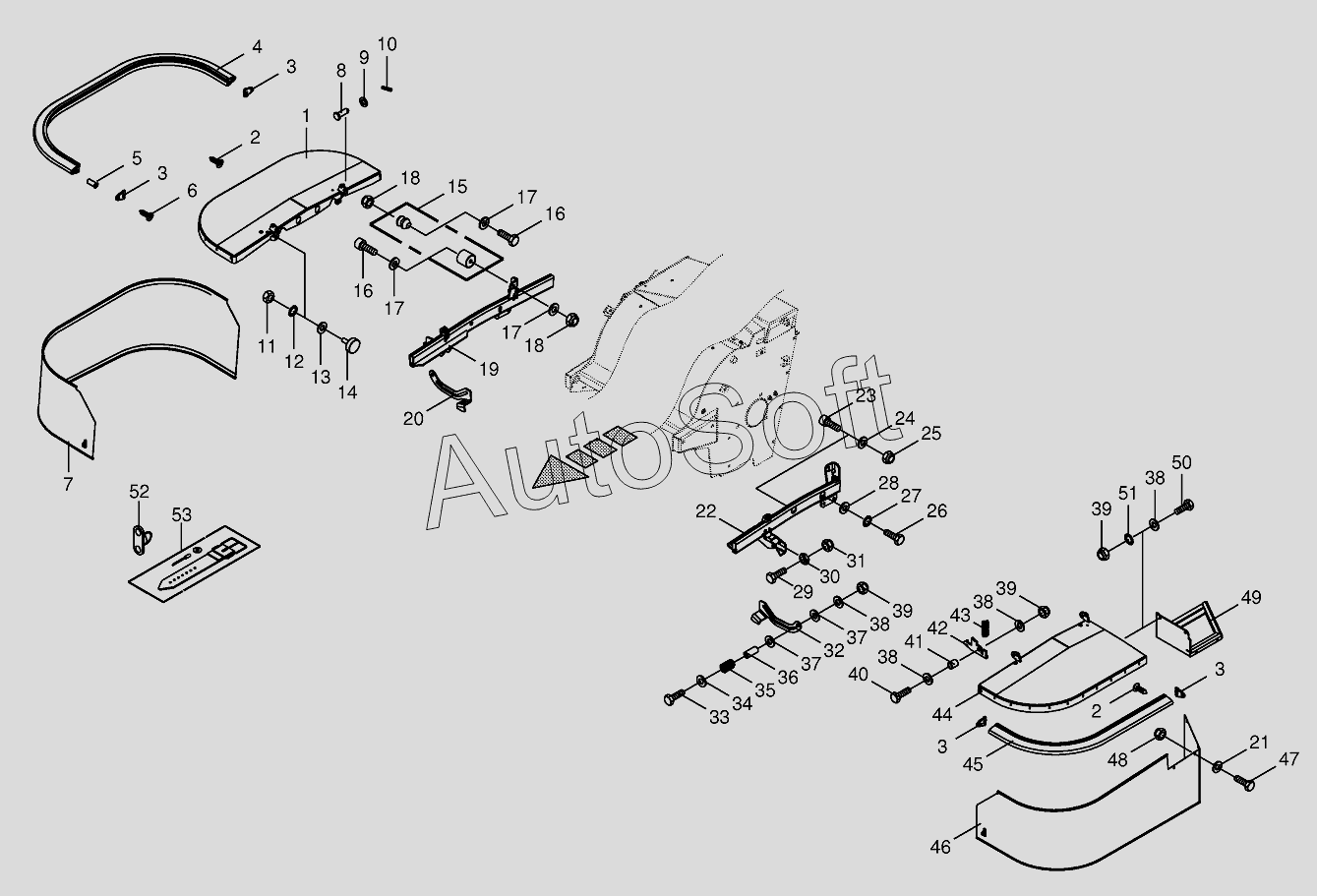

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Side guard | |
| 2 | 9***0 | Self-tapping screw | |
| 3 | 2***0 | Cover cap | |
| 4 | 2***0 | Protective profile-right | |
| 5 | 9***0 | Dowel | |
| 6 | 9***0 | Self-tapping screw | |
| 7 | 2***1 | Protecting skirt-right | |
| 8 | 0***2 | Pin | |
| 9 | 0***1 | Washer | |
| 10 | 0***2 | Roll pin | |
| 11 | 0***0 | Hex nut | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***0 | Washer | |
| 14 | 2***0 | Rubber pad | |
| 15 | 0***1 | Clamp and buffer | |
| 16 | 0***1 | Allen screw | |
| 17 | 0***1 | Washer | |
| 18 | 0***1 | Locknut | |
| 19 | 2***0 | Panel-right | |
| 20 | 2***0 | Strut-right | |
| 21 | 9***0 | Washer | |
| 22 | 2***0 | Panel-left | |
| 23 | 9***0 | Allen screw | |
| 24 | 0***1 | Washer | |
| 25 | 0***0 | Locknut | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***0 | Washer | |
| 29 | 0***0 | He head bolt | |
| 30 | 0***1 | Hex nut-low form | |
| 31 | 0***0 | Locknut | |
| 32 | 2***0 | Strut-left | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***0 | Washer | |
| 35 | 0***0 | Pressure spring | |
| 36 | 2***0 | Bushing | |
| 37 | 0***1 | Washer | |
| 38 | 0***0 | Washer | |
| 39 | 0***0 | Locknut | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 2***0 | Bushing | |
| 42 | 2***0 | Ratchet | |
| 43 | 0***3 | Pressure spring | |
| 44 | 2***1 | Side guard left-left | |
| 45 | 2***0 | Protective profile-left | |
| 46 | 2***0 | Protecting skirt-left | |
| 47 | 9***0 | Hex head bolt | |
| 48 | 9***0 | Locknut-special | |
| 49 | 2***0 | Guard cloth support-left | |
| 50 | 0***0 | Hex head bolt | |
| 51 | 0***1 | Detent edged washer | |
| 52 | 2***0 | Screw lock with fastening material | |
| 53 | 2***0 | Belt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
