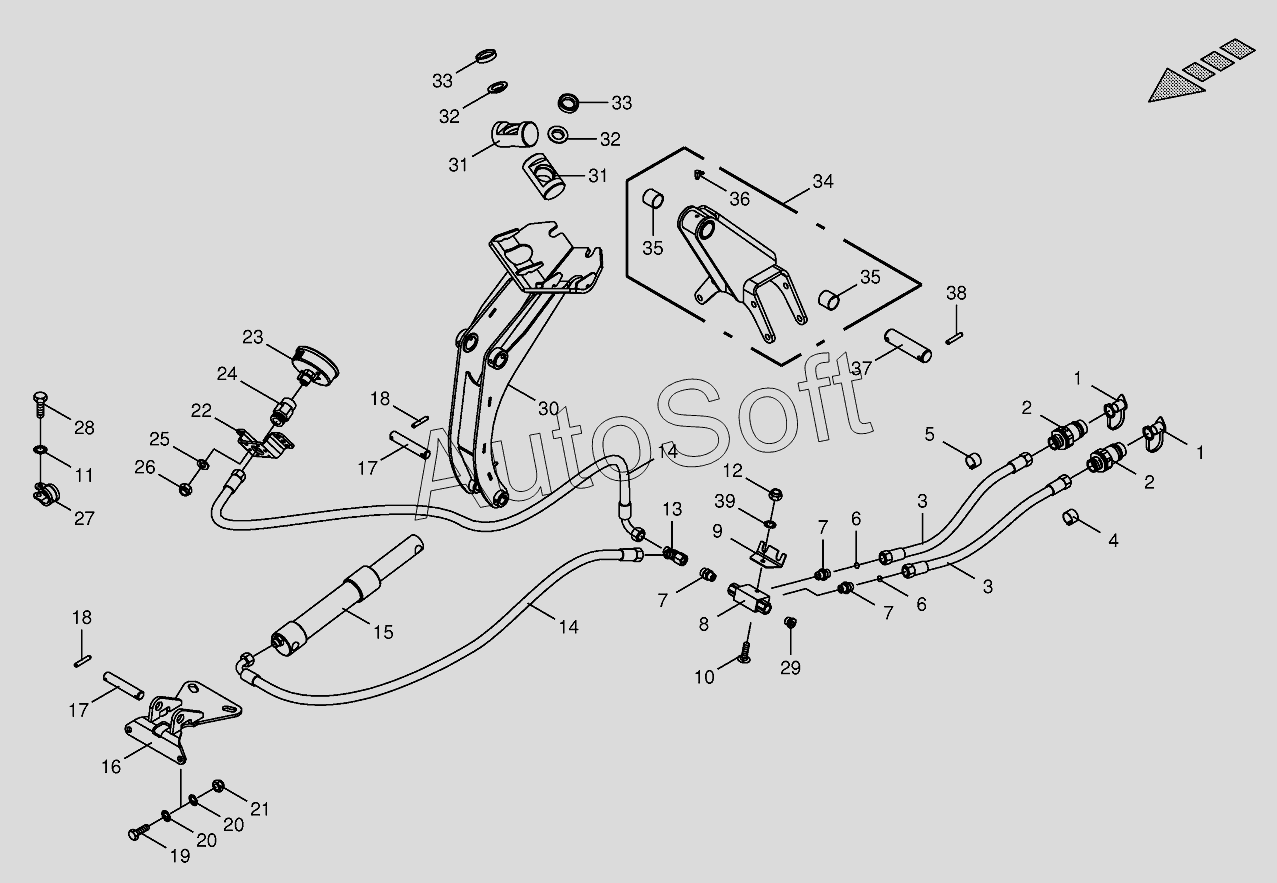

Каталог запасных частей к технике: KRONE EC F320CV (2013). Hydraulic spring compensation
1
1
2
2
3
3
4
5
6
6
7
7
7
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270034100 | 2***0 | Sealing set | |
| 1 | 0***1 | Dust cap-red | |
| 2 | 0***0 | Connector plug | |
| 3 | 0***0 | High pressure hose line | |
| 4 | 2***0 | Hose marking 2- blue | |
| 5 | 2***0 | Hose marking 2- red | |
| 6 | 0***0 | Throttling disc | |
| 7 | 0***1 | Male connector | |
| 8 | 0***0 | Double lock-up valve unit | |
| 9 | 2***0 | Support | |
| 10 | 9***0 | Coach bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***1 | Locknut | |
| 13 | 0***1 | Adjustable L connection | |
| 14 | 2***0 | High pressure hose line | |
| 15 | 2***0 | Hydraulic cylinder | |
| 16 | 2***0 | Support | |
| 17 | 0***0 | Pin | |
| 18 | 0***2 | Roll pin | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Locknut | |
| 22 | 2***0 | Support | |
| 23 | 2***0 | Pressure guage | |
| 24 | 0***0 | Screw connection | |
| 25 | 0***1 | Washer | |
| 26 | 0***0 | Locknut | |
| 27 | 9***0 | Tube clip w. rubber | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 9***0 | Screw plug | |
| 30 | 2***1 | Rocker | |
| 31 | 2***0 | Bearing | |
| 32 | 9***0 | Ball socket | |
| 33 | 9***0 | Washer | |
| 34 | 2***0 | Rocker bearing | |
| 35 | 0***0 | Bearing bush | |
| 36 | 0***0 | Grease niple | |
| 37 | 0***1 | Pin | |
| 38 | 0***2 | Roll pin | |
| 39 | 0***1 | Detent edged washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
