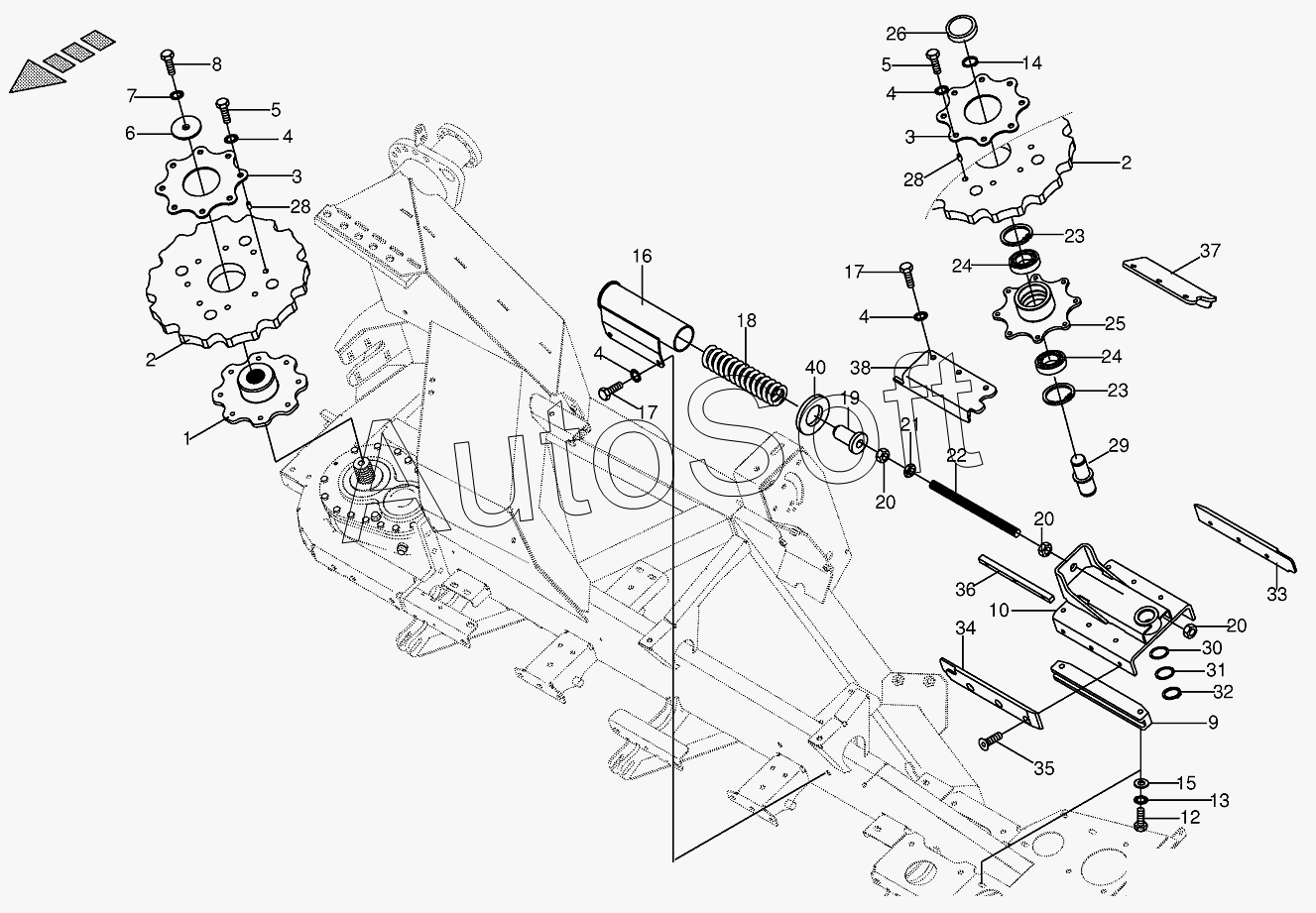

Каталог запасных частей к технике: KRONE ECollect 753, 903, 1053 (2013). Guide wheel
31
21
21
22
23
23
24
24
25
26
28
28
29
30
20
20
20
32
33
34
35
36
37
38
40
10
2
2
3
3
4
4
4
4
5
5
6
7
7
8
9
9
1
1
12
13
14
15
16
17
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Hub | |
| 2 | 2***3 | Collector wheel | |
| 3 | 2***0 | Screw-on plate | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Washer | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 2***0 | Guide rail | |
| 10 | 2***0 | Sliding console | |
| 12 | 0***2 | Hex head bolt | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Circlip | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 2***1 | Barrel | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Pressure spring | |
| 19 | 2***1 | Collar bush | |
| 20 | 0***0 | Hex nut | |
| 21 | 0***1 | Hex nut-low form | |
| 22 | 2***0 | Threaded rod | |
| 23 | 0***0 | Circlip | |
| 24 | 0***0 | Grooved ball bearing | |
| 25 | 2***2 | Hub | |
| 26 | 0***1 | Sealing cap | |
| 28 | 2***0 | Bushing | |
| 29 | 2***0 | Bearing bolt | |
| 30 | 0***0 | Shim ring | |
| 31 | 0***0 | Supporting disc | |
| 32 | 0***0 | Circlip | |
| 33 | 2***1 | Position adapter bar-back left/front right | |
| 34 | 2***1 | Position adapter bar-front left/back right | |
| 35 | 9***0 | Countersunkscrew | |
| 36 | 2***0 | Guide | |
| 37 | 2***3 | Position adapter angle-back left/front right | |
| 38 | 2***3 | Position adapter angle-front left/back right | |
| 40 | 0***2 | Washer |
