Каталог запасных частей к технике: KRONE ECollect 753, 903, 1053 (2013). Tip protection/Indiator
27
19
20
20
21
21
22
22
22
23
23
24
24
24
25
26
18
28
29
29
30
31
31
33
34
35
36
36
37
37
37
37
10
10
2
2
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
7
7
8
9
9
1
1
11
11
12
12
13
13
14
15
15
16
17

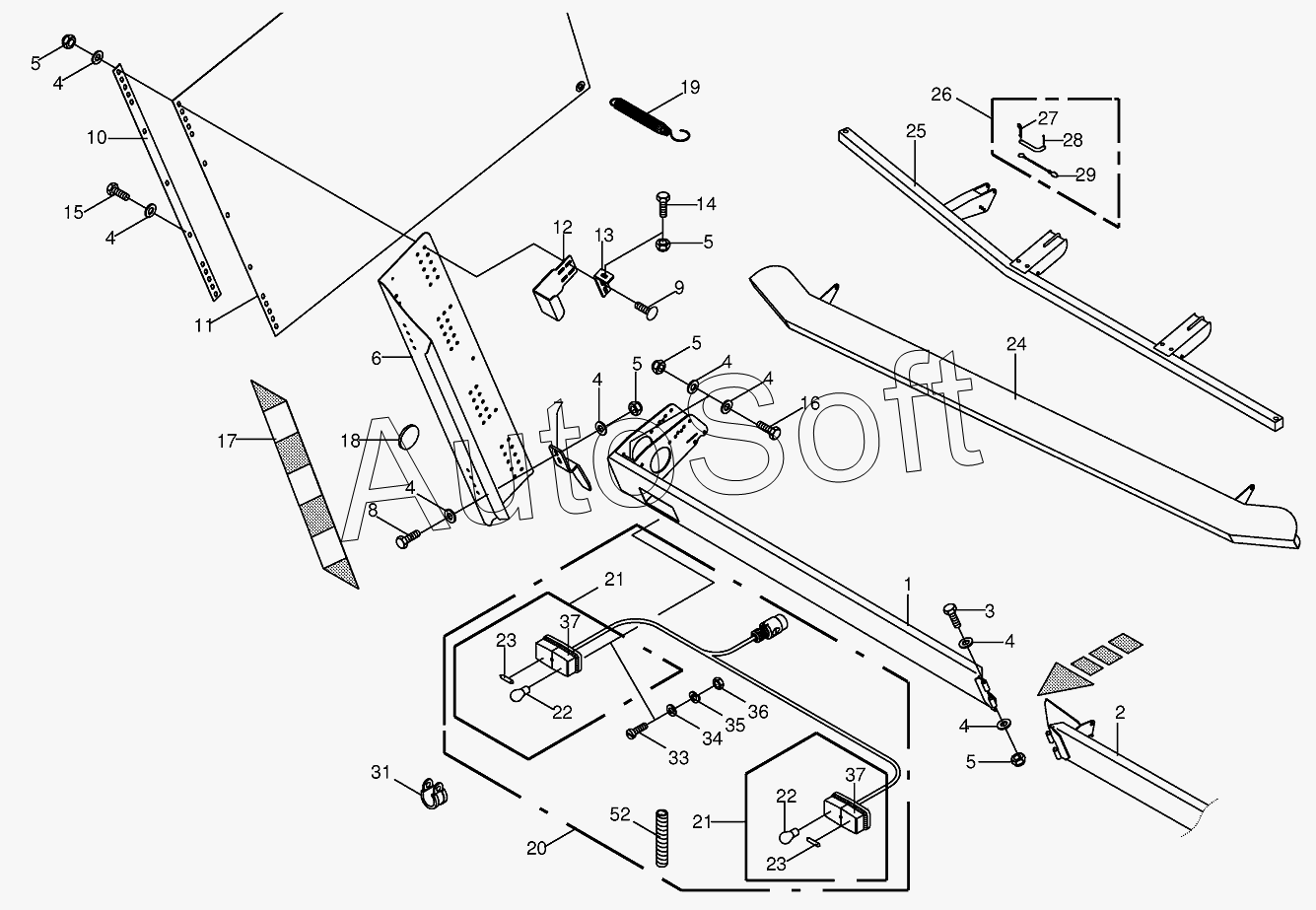

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009246250 | 0***0 | Warning foil-left | |
| 1 | 2***2 | Front guard-right | |
| 1 | 2***2 | Front guard-right | |
| 2 | 2***2 | Front guard-left | |
| 2 | 2***2 | Front guard-left | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Locknut | |
| 6 | 2***2 | Guard | |
| 7 | 2***0 | Guard support | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***2 | Coach bolt | |
| 10 | 2***1 | Screw-on bar | |
| 11 | 2***0 | Protecting skirt-left | |
| 11 | 2***0 | Protecting skirt-right | |
| 12 | 2***1 | Angle | |
| 13 | 2***1 | Angle | |
| 14 | 0***1 | Hex head bolt | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***2 | Hex head bolt | |
| 17 | 0***0 | Warning foil-right | |
| 18 | 0***0 | Side light-yellow-self- adhesive | |
| 19 | 0***6 | Tension spring | |
| 20 | 2***1 | Lighting-cpl. | |
| 21 | 0***1 | Flashing light with side light | |
| 22 | 0***0 | Singel filament buld | |
| 23 | 0***0 | Singel filament buld | |
| 24 | 2***0 | Front guard | |
| 24 | 2***0 | Front guard | |
| 24 | 2***0 | Front guard | |
| 25 | 2***0 | Front guard support | |
| 26 | 0***0 | Locking pin with chain | |
| 27 | 0***0 | Spring clip | |
| 28 | 0***1 | Cotter pin | |
| 29 | 0***2 | Chain | |
| 30 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 31 | 0***0 | Tube clip w. rubber | |
| 31 | 0***0 | Tube clip w. rubber | |
| 33 | 0***0 | Allen screw | |
| 34 | 0***0 | Washer | |
| 35 | 0***0 | Spring washer | |
| 36 | 0***1 | Hex nut | |
| 37 | 2***0 | Pane |
