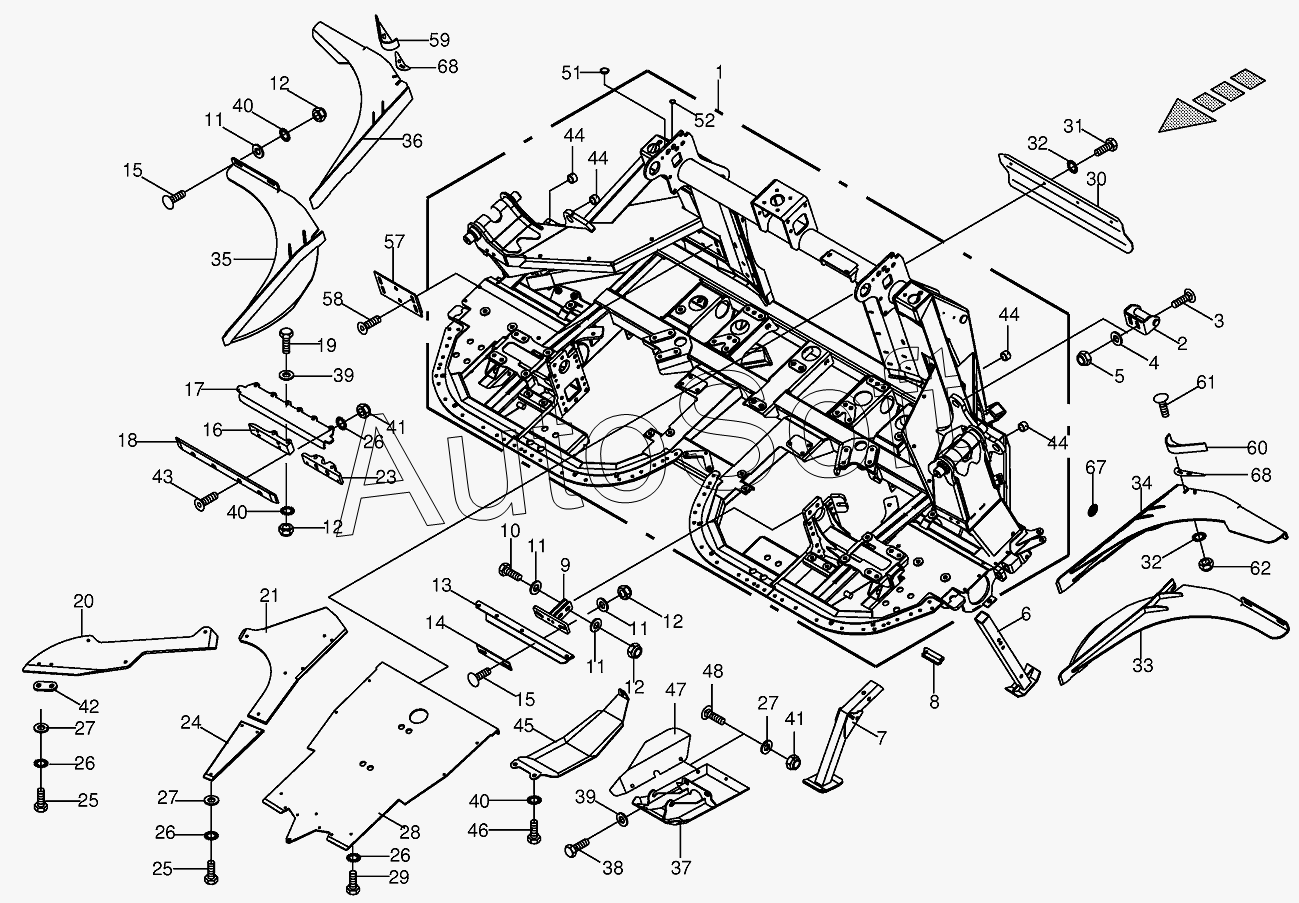

Каталог запасных частей к технике: KRONE ECollect 753, 903, 1053 (2013). Frame central/Mounting parts 800001-820000
1
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
13
13
13
13
14
15
15
16
17
17
18
18
19
20
20
20
20
21
23
24
24
25
25
25
25
26
26
26
26
26
26
27
27
27
28
29
29
30
31
32
32
33
34
35
35
36
37
38
38
39
39
39
40
40
40
41
41
42
43
43
44
44
44
44
45
46
47
47
48
51
52
57
58
59
60
61
62
67
68
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Frame-middle | |
| 1 | 2***2 | Frame-middle | |
| 2 | 0***2 | Pendulum frame retainer-below | |
| 3 | 0***0 | Coach bolt | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Locknut | |
| 6 | 2***2 | Supporting leg-back | |
| 7 | 2***1 | Supporting leg-front | |
| 8 | 0***0 | Spring stick bolt | |
| 9 | 2***0 | Support | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Locknut | |
| 13 | 2***1 | Screw-on profile-left | |
| 13 | 2***1 | Screw-on profile-right | |
| 13 | 2***1 | Screw-on profile-right | |
| 13 | 2***1 | Screw-on profile-left | |
| 14 | 2***1 | Plating | |
| 15 | 0***1 | Coach bolt | |
| 16 | 2***1 | Position adapter retrainer | |
| 17 | 2***2 | Position adapter angle | |
| 17 | 2***2 | Position adapter angle | |
| 18 | 2***1 | Position adapter bar | |
| 18 | 2***1 | Position adapter bar | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 2***0 | Guide rail-right | |
| 20 | 2***0 | Guide rail-left | |
| 20 | 2***0 | Guide rail-right middle | |
| 20 | 2***0 | Guide rail-left middle | |
| 21 | 2***0 | Junction plate-right/left | |
| 23 | 2***0 | Position adapter retrainer | |
| 24 | 2***0 | Guide disc-right/left | |
| 25 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***0 | Washer | |
| 28 | 2***1 | Guide plate-middle | |
| 29 | 0***2 | Hex head bolt | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***1 | Sealing plate | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 2***2 | Scraper-below left | |
| 34 | 2***2 | Scraper-top left | |
| 35 | 2***2 | Scraper-below right | |
| 36 | 2***2 | Scraper-top right | |
| 37 | 2***1 | Skid | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***1 | Washer | |
| 40 | 0***1 | Detent edged washer | |
| 41 | 0***0 | Locknut | |
| 42 | 2***0 | Spacer plate | |
| 43 | 0***0 | Countersunkscrew | |
| 43 | 9***0 | Countersunkscrew | |
| 44 | 0***0 | Bearing bush | |
| 45 | 2***0 | Gearbox cover-middle | |
| 46 | 0***0 | Hex head bolt | |
| 47 | 2***0 | Broadening-right | |
| 47 | 2***0 | Broadening-left | |
| 48 | 0***1 | Coach bolt | |
| 51 | 0***0 | Sealing plug | |
| 52 | 0***0 | Sealing plug | |
| 57 | 2***1 | Intermediate plate | |
| 58 | 0***0 | Countersunkscrew | |
| 59 | 2***0 | Stripper-right | |
| 60 | 2***0 | Stripper-left | |
| 61 | 0***2 | Coach bolt | |
| 62 | 0***0 | Locknut | |
| 63 | 0***0 | Roll pin | |
| 64 | 0***0 | Hex head bolt | |
| 67 | 0***0 | Side light-yellow-self- adhesive | |
| 68 | 2***0 | Spacer plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
