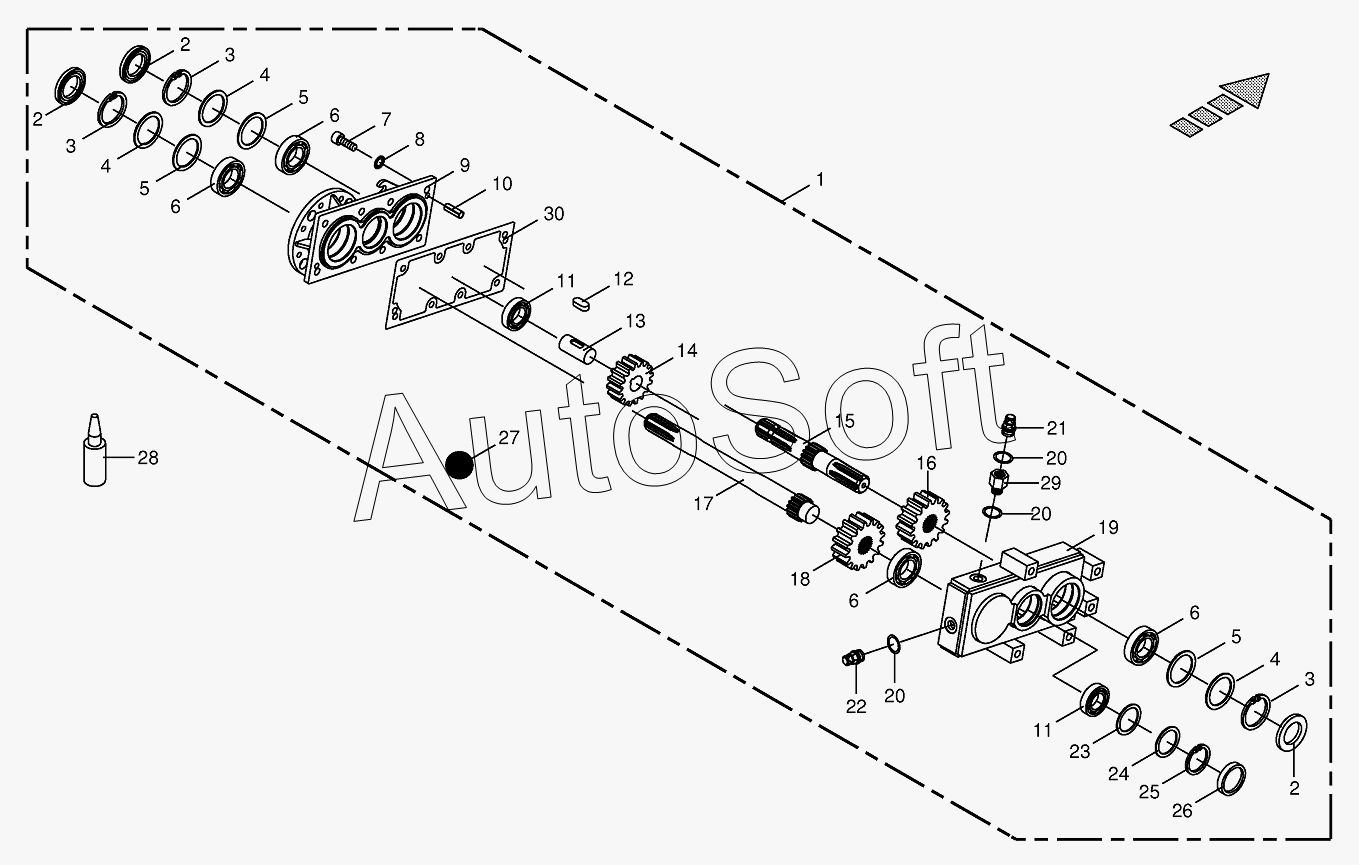

Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP (2013). Gearbox inside-Addition JD/NH
1
2
2
2
3
3
3
4
4
4
4
5
5
5
6
6
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Gearbox | |
| 2 | 9***0 | Radial-shaft sealing ring | |
| 3 | 0***0 | Circlip | |
| 4 | 0***0 | Shim ring | |
| 4 | 0***0 | Shim ring | |
| 5 | 0***1 | Supporting disc | |
| 6 | 0***0 | Taper roller bearing | |
| 7 | 0***1 | Allen screw | |
| 8 | 0***0 | Detent edged washer | |
| 9 | 2***0 | Gearbox cover | |
| 10 | 0***0 | Cyl. pin | |
| 11 | 0***0 | Taper roller bearing | |
| 12 | 0***1 | Fit-in key | |
| 13 | 2***0 | Shaft | |
| 14 | 2***0 | Spur gear | |
| 15 | 2***0 | Connecting shaft | |
| 16 | 2***0 | Spur gear | |
| 17 | 2***0 | Connecting shaft | |
| 18 | 2***0 | Spur gear | |
| 19 | 2***1 | Gearbox housing | |
| 20 | 0***0 | Gasket ring | |
| 21 | 0***1 | Breather | |
| 22 | 0***1 | Screw plug | |
| 23 | 0***3 | Supporting disc | |
| 24 | 0***0 | Shim ring | |
| 24 | 0***0 | Shim ring | |
| 24 | 0***0 | Shim ring | |
| 25 | 0***0 | Circlip | |
| 26 | 0***2 | Sealing cap | |
| 27 | 0***0 | Oil-Id.-no.= 1ltr | |
| 28 | 0***0 | Universal-sealant-silicone-free | |
| 29 | 0***1 | Ahrottle housing-for onesided throttle | |
| 30 | 2***0 | Gearbox seal |
