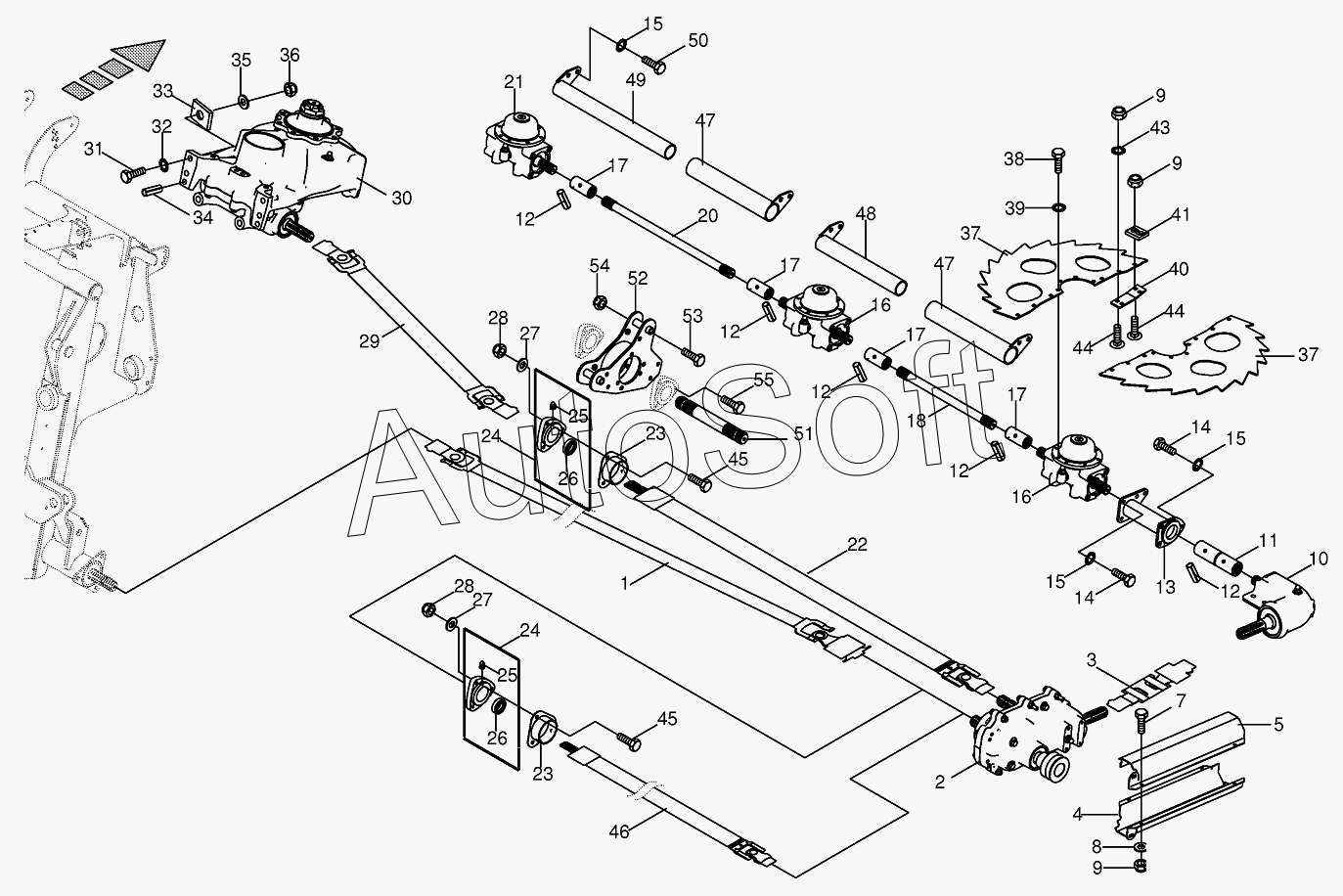

Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP (2013). Drive cpl. 753001 - 772000
32
38
37
37
37
36
35
34
34
33
39
31
31
31
31
30
30
29
29
48
55
54
53
53
52
51
50
49
28
28
47
47
46
45
45
44
44
43
41
40
8
14
14
13
13
12
12
12
12
12
11
10
10
9
9
9
15
15
15
7
5
4
3
3
2
1
1
1
27
27
26
26
25
25
24
24
23
23
22
22
22
22
21
21
20
18
17
17
17
17
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Pto drive shaft | |
| 1 | 0***4 | Pto drive shaft | |
| 1 | 2***1 | Pto drive shaft | |
| 2 | 0***5 | Auxiliary gearbox | |
| 3 | 0***1 | Double universal joint-right hand direction of rotation | |
| 3 | 0***1 | Double universal joint-left hand direction of rotation | |
| 4 | 0***2 | Cover | |
| 5 | 0***2 | Cover-top right/below left | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Washer | |
| 9 | 0***0 | Locknut | |
| 10 | 0***1 | Angle gear-left | |
| 10 | 0***1 | Angle gear-right | |
| 11 | 0***0 | Bushing | |
| 12 | 0***2 | Roll pin | |
| 13 | 0***3 | Adapter-right | |
| 13 | 0***1 | Adapter-left | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***3 | Fettler gearbox-left | |
| 16 | 0***3 | Fettler gearbox-right | |
| 17 | 0***3 | Bushing | |
| 18 | 0***1 | Connecting shaft | |
| 20 | 0***0 | Connecting shaft | |
| 21 | 0***3 | Fettler gearbox-inside left | |
| 21 | 0***3 | Fettler gearbox-inside right | |
| 22 | 0***2 | Pto drive shaft | |
| 22 | 0***2 | Pto drive shaft | |
| 22 | 0***2 | Pto drive shaft | |
| 22 | 2***0 | Pto drive shaft | |
| 23 | 0***1 | Guard support | |
| 24 | 0***0 | Flange bearing | |
| 25 | 0***0 | Grease niple | |
| 26 | 0***0 | Grooved ball bearing | |
| 27 | 0***0 | Washer | |
| 28 | 0***0 | Locknut | |
| 29 | 0***2 | Pto drive shaft | |
| 29 | 2***0 | Pto drive shaft | |
| 30 | 0***2 | Collector gear-left | |
| 30 | 0***3 | Collector gear-right | |
| 31 | 0***0 | Hex head bolt | |
| 31 | 0***1 | Hex head bolt | |
| 31 | 0***1 | Hex head bolt | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | U-Washer | |
| 34 | 0***0 | Roll pin | |
| 34 | 0***2 | Roll pin | |
| 35 | 0***1 | Washer | |
| 36 | 0***1 | Locknut | |
| 37 | 0***3 | Dresser segment-right | |
| 37 | 0***3 | Dresser segment-left | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***1 | Detent edged washer | |
| 40 | 0***1 | Splice plate | |
| 41 | 0***3 | Cleaner | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***2 | Coach bolt | |
| 45 | 0***0 | Hex head bolt | |
| 46 | 0***2 | Pto drive shaft | |
| 47 | 0***1 | Protective tube-outside | |
| 48 | 0***1 | Protective tube-inside | |
| 49 | 0***1 | Protective tube-inside | |
| 50 | 0***0 | Hex head bolt | |
| 51 | 2***0 | Intermediate shaft | |
| 52 | 2***0 | Support | |
| 53 | 0***1 | Hex head bolt | |
| 53 | 0***2 | Hex head bolt | |
| 54 | 0***0 | Locknut | |
| 55 | 0***1 | Hex head bolt |
