Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP (2013). Drive cpl. 772001 - 783000
31
31
31
31
35
34
34
33
32
36
30
30
29
29
28
28
27
27
26
26
25
25
37
37
37
38
39
40
41
43
44
44
45
45
46
47
47
48
49
50
51
5
12
12
12
12
12
11
10
10
9
9
9
8
7
13
13
4
3
3
2
1
1
1
1
14
14
15
15
15
16
16
16
17
17
17
17
18
20
21
21
22
22
22
22
23
23
24
24

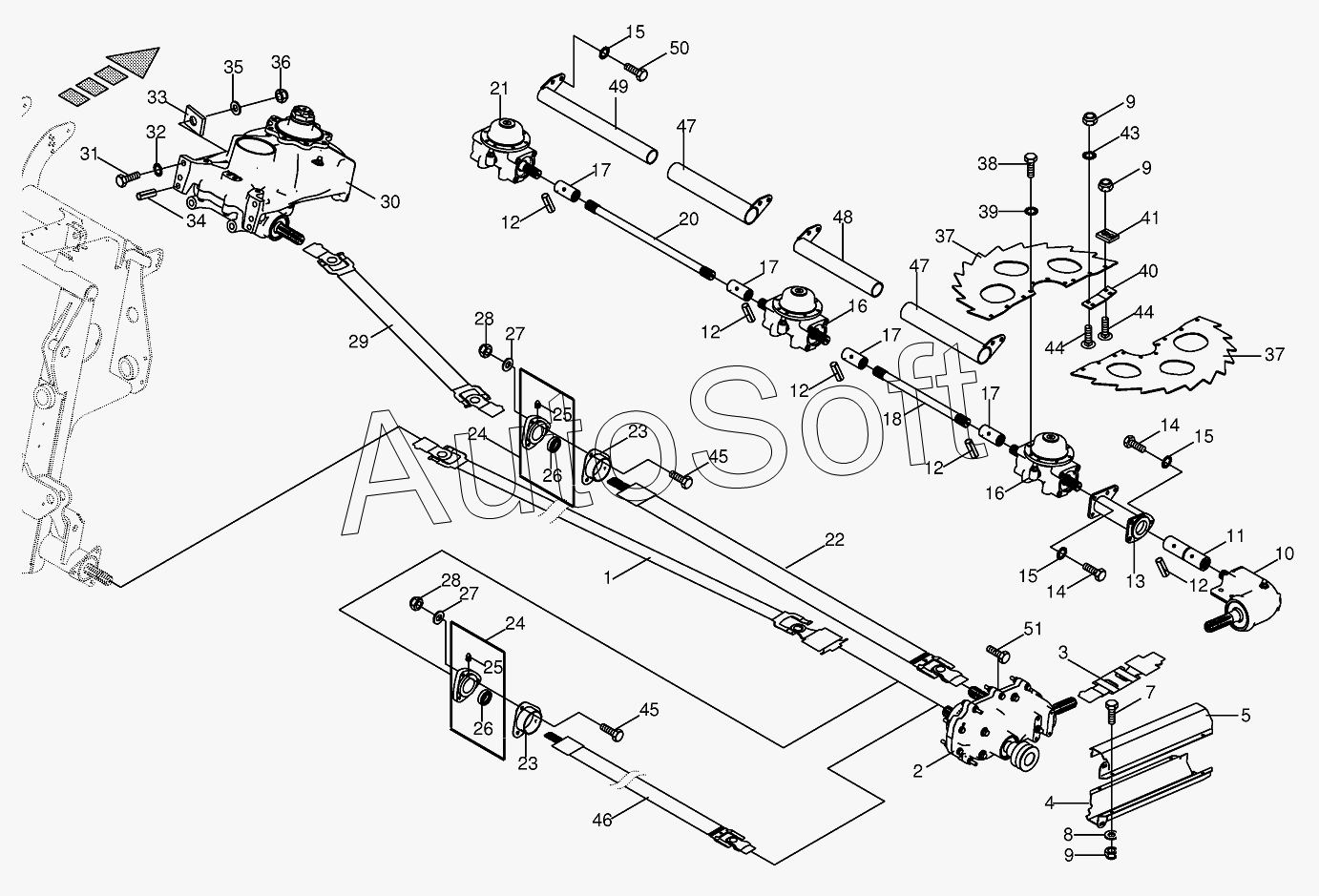

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Pto drive shaft | |
| 1 | 0***4 | Pto drive shaft | |
| 1 | 0***4 | Pto drive shaft | |
| 1 | 2***1 | Pto drive shaft | |
| 2 | 0***5 | Auxiliary gearbox | |
| 3 | 0***1 | Double universal joint-right hand direction of rotation | |
| 3 | 0***1 | Double universal joint-left hand direction of rotation | |
| 4 | 0***2 | Cover | |
| 5 | 0***2 | Cover-top right/below left | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Washer | |
| 9 | 0***0 | Locknut | |
| 10 | 0***1 | Angle gear-left | |
| 10 | 0***1 | Angle gear-right | |
| 11 | 0***0 | Bushing | |
| 12 | 0***2 | Roll pin | |
| 13 | 0***3 | Adapter-right | |
| 13 | 0***1 | Adapter-left | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***3 | Fettler gearbox-left | |
| 16 | 0***3 | Fettler gearbox-right | |
| 17 | 0***3 | Bushing | |
| 18 | 0***1 | Connecting shaft | |
| 20 | 0***0 | Connecting shaft | |
| 21 | 0***3 | Fettler gearbox-inside left | |
| 21 | 0***3 | Fettler gearbox-inside right | |
| 22 | 0***2 | Pto drive shaft | |
| 22 | 0***2 | Pto drive shaft | |
| 22 | 0***2 | Pto drive shaft | |
| 22 | 2***0 | Pto drive shaft | |
| 23 | 0***1 | Guard support | |
| 24 | 0***0 | Flange bearing | |
| 25 | 0***0 | Grease niple | |
| 26 | 0***0 | Grooved ball bearing | |
| 27 | 0***0 | Washer | |
| 28 | 0***0 | Locknut | |
| 29 | 0***2 | Pto drive shaft | |
| 29 | 2***0 | Pto drive shaft | |
| 30 | 0***2 | Collector gear-left | |
| 30 | 0***3 | Collector gear-right | |
| 31 | 0***0 | Hex head bolt | |
| 31 | 0***1 | Hex head bolt | |
| 31 | 0***1 | Hex head bolt | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | U-Washer | |
| 34 | 0***0 | Roll pin | |
| 34 | 0***2 | Roll pin | |
| 35 | 0***1 | Washer | |
| 36 | 0***1 | Locknut | |
| 37 | 0***3 | Dresser segment-right | |
| 37 | 0***3 | Dresser segment-left | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***1 | Detent edged washer | |
| 40 | 0***1 | Splice plate | |
| 41 | 0***3 | Cleaner | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***2 | Coach bolt | |
| 45 | 0***0 | Hex head bolt | |
| 46 | 0***2 | Pto drive shaft | |
| 47 | 0***1 | Protective tube-outside | |
| 48 | 0***1 | Protective tube-inside | |
| 49 | 0***1 | Protective tube-inside | |
| 50 | 0***0 | Hex head bolt | |
| 51 | 0***1 | Hex head bolt |
