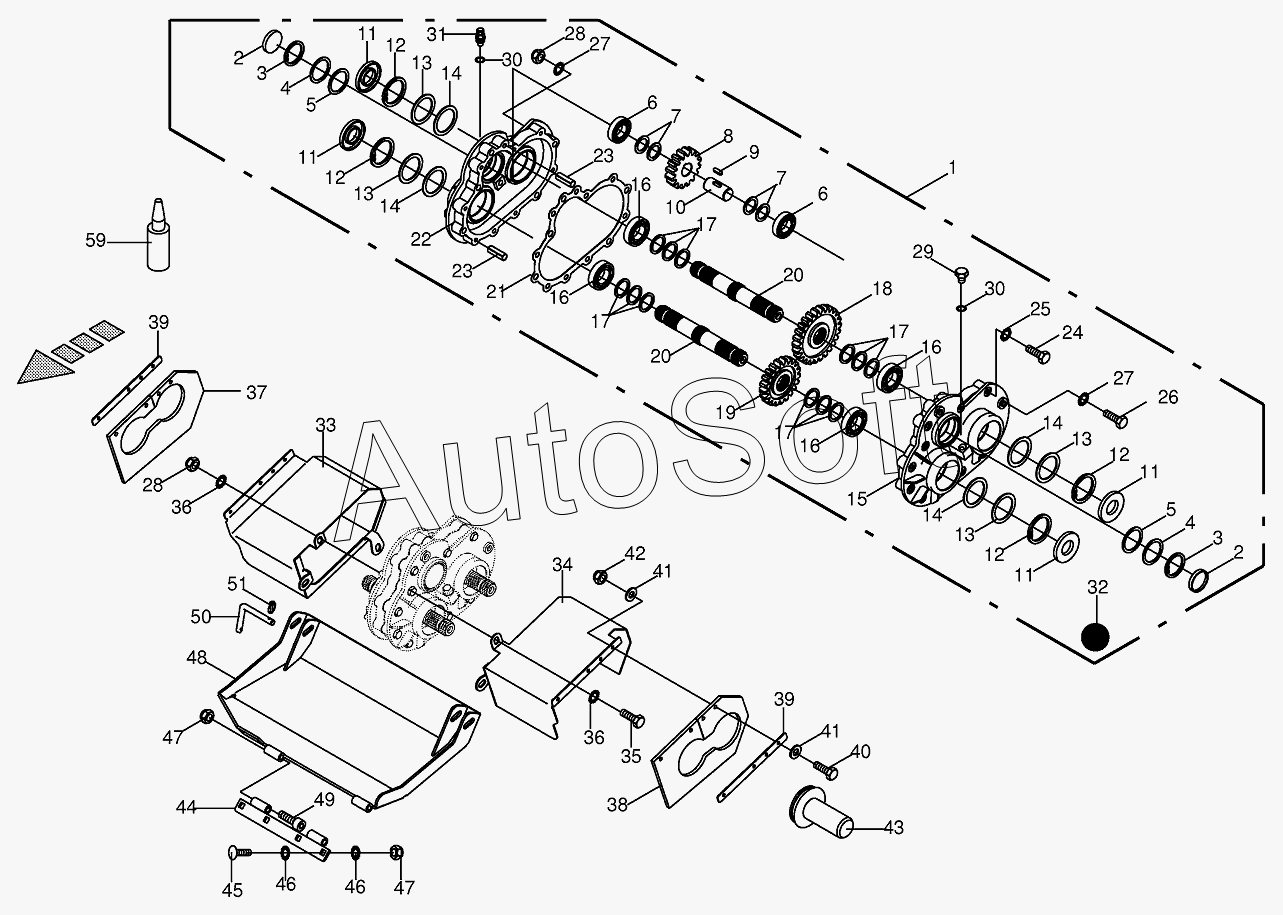

Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP (2013). Train of change
40
27
27
28
28
29
30
30
31
32
33
34
35
35
36
36
37
38
39
39
26
41
41
42
43
44
45
46
46
47
47
48
48
49
50
51
59
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
9
10
11
11
11
11
12
12
12
12
13
13
13
13
1
14
14
14
14
14
14
15
16
16
16
16
17
17
17
17
18
19
20
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Train of change | |
| 2 | 0***2 | Sealing cap | |
| 3 | 0***0 | Circlip | |
| 4 | 0***3 | Supporting disc | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 6 | 0***0 | Grooved ball bearing | |
| 7 | 0***1 | Shim ring | |
| 8 | 2***0 | Spur gear | |
| 9 | 0***0 | Fit-in key | |
| 10 | 2***0 | Shaft | |
| 11 | 0***0 | Radial-shaft sealing ring | |
| 12 | 0***0 | Circlip | |
| 13 | 0***1 | Supporting disc | |
| 14 | 0***0 | Shim ring | |
| 14 | 0***0 | Shim ring | |
| 14 | 0***0 | Shim ring | |
| 15 | 2***1 | Gearbox housing-left | |
| 16 | 0***0 | Grooved ball bearing | |
| 17 | 0***1 | Supporting disc | |
| 18 | 2***0 | Spur gear | |
| 19 | 2***0 | Spur gear | |
| 20 | 2***0 | Gearbox shaft | |
| 21 | 2***0 | Gasket | |
| 22 | 2***0 | Gearbox housing-right | |
| 23 | 0***0 | Cyl. pin | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Detent edged washer | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 0***0 | Detent edged washer | |
| 28 | 0***0 | Locknut | |
| 29 | 0***1 | Screw plug | |
| 30 | 0***0 | Gasket ring | |
| 31 | 0***1 | Breather | |
| 32 | 0***0 | Oil-Id.-no.=1ltr | |
| 33 | 2***0 | PTO shaft guard-right | |
| 34 | 2***0 | PTO shaft guard-left | |
| 35 | 0***1 | Hex head bolt | |
| 35 | 0***2 | Hex head bolt | |
| 36 | 0***0 | Detent edged washer | |
| 37 | 2***0 | Sealing rubber-inside | |
| 38 | 2***0 | Sealing rubber-outside | |
| 39 | 2***0 | Clamping strap | |
| 40 | 0***1 | Hex head bolt | |
| 41 | 0***1 | Washer | |
| 42 | 0***1 | Locknut | |
| 43 | 0***0 | Guard | |
| 44 | 2***0 | Guard support | |
| 45 | 0***1 | Coach bolt | |
| 46 | 0***1 | Detent edged washer | |
| 47 | 0***0 | Locknut | |
| 48 | 2***0 | Gearbox guard-right | |
| 48 | 2***0 | Gearbox guard-left | |
| 49 | 0***1 | Allen screw | |
| 50 | 0***5 | Locking pin | |
| 51 | 0***1 | Linch pin | |
| 59 | 0***0 | Universal-sealant-silicone-free |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
