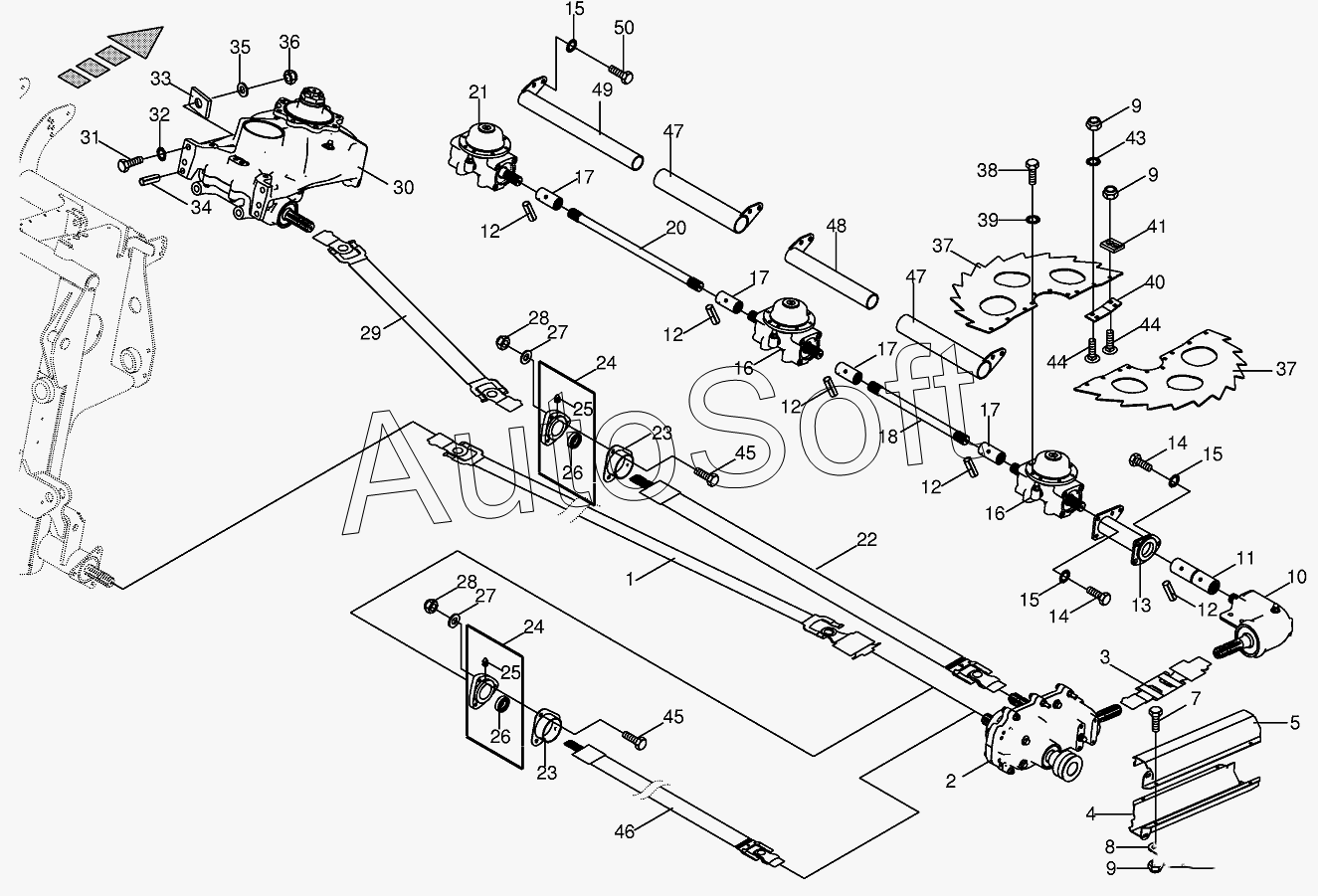

Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F (2013). Drive cpl.
1
1
1
2
3
3
4
5
7
8
9
9
9
10
10
11
12
12
12
12
12
13
13
14
14
15
15
15
16
16
16
17
17
17
17
18
20
21
21
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
30
30
31
31
31
31
32
33
34
34
35
36
37
37
37
38
39
40
41
43
44
44
45
45
46
47
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Pto drive shaft | |
| 1 | 0***4 | Pto drive shaft | |
| 1 | 2***1 | Pto drive shaft | |
| 2 | 0***4 | Auxiliary gearbox | |
| 3 | 0***1 | Double universal joint-right hand direction of rotation | |
| 3 | 0***1 | Double universal joint-left hand direction of rotation | |
| 4 | 0***2 | Cover | |
| 5 | 0***2 | Cover-top right/below left | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Washer | |
| 9 | 0***0 | Locknut | |
| 10 | 0***1 | Angle gear-left | |
| 10 | 0***1 | Angle gear-right | |
| 11 | 0***0 | Bushing | |
| 12 | 0***2 | Roll pin | |
| 13 | 0***3 | Adapter-right | |
| 13 | 0***1 | Adapter-left | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***3 | Fettler gearbox-left | |
| 16 | 0***3 | Fettler gearbox-right | |
| 17 | 0***2 | Bushing | |
| 18 | 0***1 | Connecting shaft | |
| 20 | 0***0 | Connecting shaft | |
| 21 | 0***3 | Fettler gearbox-inside left | |
| 21 | 0***3 | Fettler gearbox-inside right | |
| 22 | 0***2 | Pto drive shaft | |
| 22 | 0***2 | Pto drive shaft | |
| 22 | 0***2 | Pto drive shaft | |
| 23 | 0***1 | Guard support | |
| 24 | 0***0 | Flange bearing | |
| 25 | 0***0 | Grease niple | |
| 26 | 0***0 | Grooved ball bearing | |
| 27 | 0***0 | Washer | |
| 28 | 0***0 | Locknut | |
| 29 | 0***2 | Pto drive shaft | |
| 30 | 0***2 | Collector gear-left | |
| 30 | 0***3 | Collector gear-right | |
| 31 | 0***0 | Hex head bolt | |
| 31 | 0***1 | Hex head bolt | |
| 31 | 0***1 | Hex head bolt | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | U-Washer | |
| 34 | 0***0 | Roll pin | |
| 34 | 0***2 | Roll pin | |
| 35 | 0***1 | Washer | |
| 36 | 0***1 | Locknut | |
| 37 | 0***3 | Dresser segment-right | |
| 37 | 0***3 | Dresser segment-left | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***1 | Detent edged washer | |
| 40 | 0***1 | Splice plate | |
| 41 | 0***3 | Cleaner | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***2 | Coach bolt | |
| 45 | 0***0 | Hex head bolt | |
| 46 | 0***2 | Pto drive shaft | |
| 47 | 0***1 | Protective tube-outside | |
| 48 | 0***1 | Protective tube-inside | |
| 49 | 0***1 | Protective tube-inside | |
| 50 | 0***0 | Hex head bolt |
