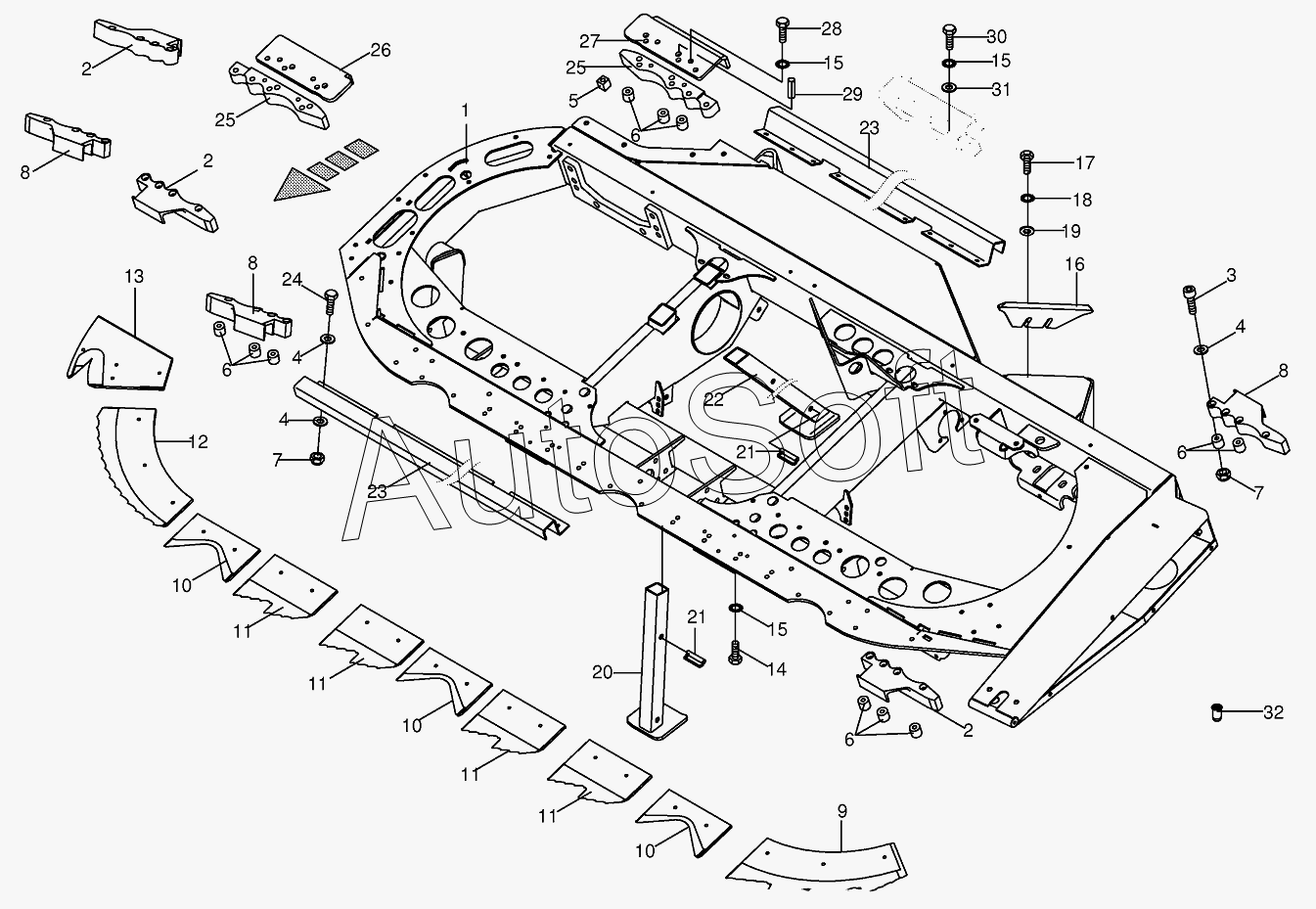

Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F (2013). Frame/Knife
24
15
15
15
16
17
18
19
20
21
21
22
23
23
23
23
25
25
26
27
28
29
29
30
30
31
32
32
8
8
8
2
2
2
3
4
4
4
5
6
6
6
7
7
1
9
10
10
10
11
11
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 003533110 | 0***0 | Frame-right | |
| 003533120 | 0***0 | Frame-left | |
| 003533130 | 0***0 | Frame-right | |
| 003533140 | 0***0 | Frame-left | |
| 003533150 | 0***0 | Frame-right | |
| 009008150 | 0***0 | Hex head bolt | |
| 1 | 0***0 | Frame-left | |
| 2 | 0***2 | Position adapter-1 | |
| 3 | 0***1 | Allen screw | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Spacer | |
| 6 | 0***0 | Spacer tube | |
| 7 | 0***0 | Locknut | |
| 8 | 0***2 | Position adapter-2 | |
| 9 | 0***6 | Knife-left | |
| 9 | 0***6 | Knife-right | |
| 10 | 0***4 | Spike cutter | |
| 11 | 0***4 | Ladder cutter-left | |
| 11 | 0***5 | Ladder cutter-right | |
| 12 | 0***3 | Bow cutter-inside left | |
| 12 | 0***3 | Bow cutter-inside right | |
| 13 | 0***3 | V-Knife-right | |
| 13 | 0***3 | V-Knife-left | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***3 | Knife | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Detent edged washer | |
| 19 | 0***0 | Washer | |
| 20 | 0***1 | Supporting leg-front | |
| 21 | 0***0 | Spring stick bolt | |
| 22 | 0***3 | Supporting leg-back | |
| 23 | 0***3 | Angle plate-total machine | |
| 23 | 0***3 | Angle plate-total machine | |
| 23 | 0***3 | Angle plate-total machine | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Position adapter | |
| 26 | 0***0 | Angle plate-right | |
| 27 | 0***0 | Angle plate-left | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 0***1 | Roll pin | |
| 29 | 0***0 | Roll pin | |
| 30 | 0***0 | Hex head bolt | |
| 30 | 0***1 | Hex head bolt | |
| 31 | 0***0 | Washer | |
| 32 | 9***0 | Blind rivet nut | |
| 32 | 9***0 | Blind rivet nut |
