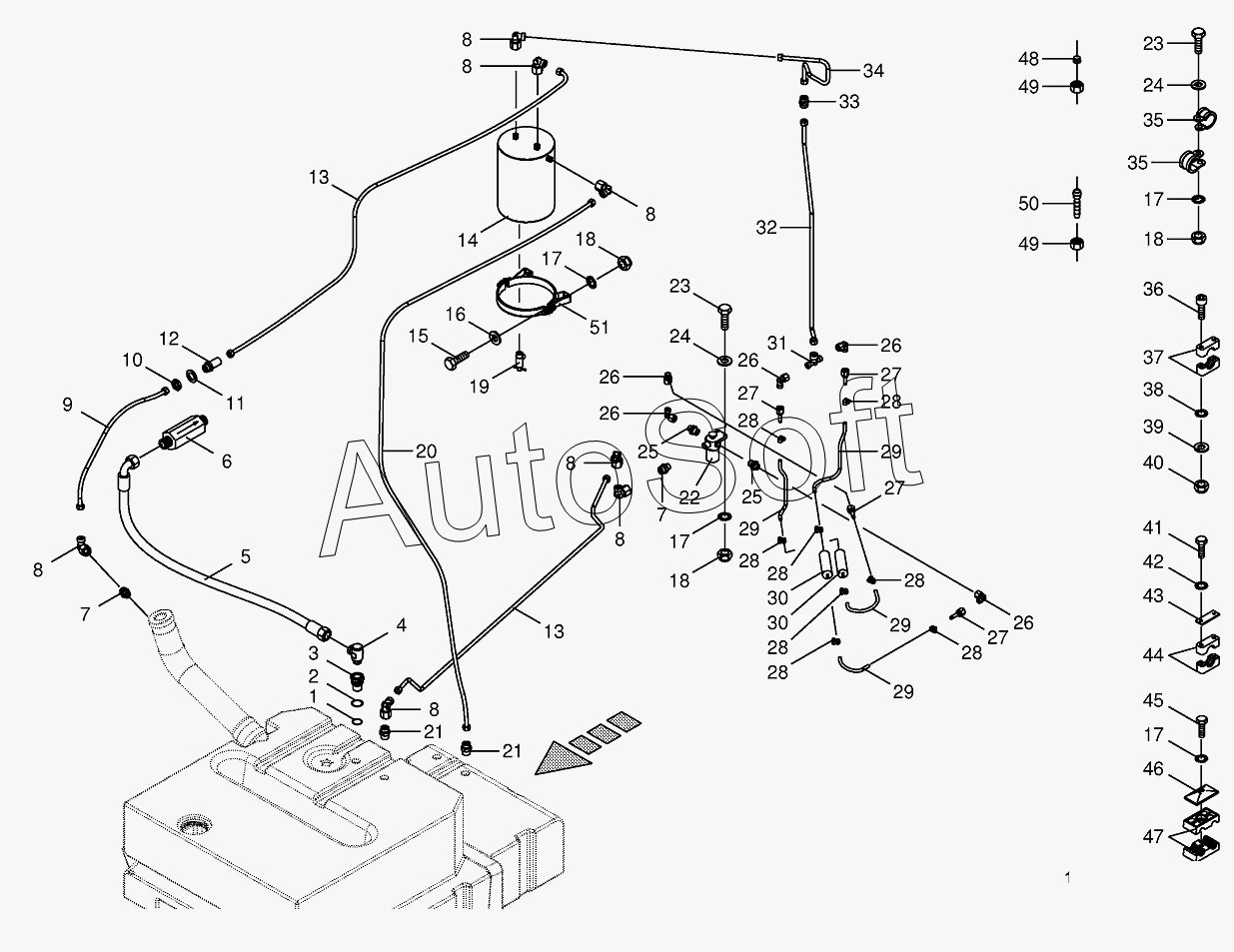

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Diesel fuel pipe-Part I
1
2
3
4
5
6
7
7
8
8
8
8
8
8
8
9
10
11
12
13
13
14
15
16
17
17
17
17
18
18
18
19
20
21
21
22
23
23
24
24
25
25
26
26
26
26
26
27
27
27
27
28
28
28
28
28
28
28
28
29
29
29
29
30
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270055280 | 2***0 | Filter | |
| 1 | 0***0 | O-ring | |
| 2 | 0***0 | O-ring | |
| 3 | 2***0 | Connector | |
| 4 | 9***0 | Hinged union | |
| 5 | 2***1 | High pressure hose line | |
| 6 | 0***0 | High pressure filter | |
| 7 | 0***2 | Male connector | |
| 8 | 0***1 | Angle lug | |
| 9 | 2***0 | Fuel pipe | |
| 10 | 0***1 | Hex nut-low form | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Straight 2-way connector | |
| 13 | 2***1 | Fuel pipe | |
| 14 | 2***0 | Intermediate tank | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***0 | Washer | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***0 | Locknut | |
| 19 | 0***0 | Discharge drain | |
| 20 | 2***1 | Fuel pipe | |
| 21 | 0***1 | Male connector | |
| 22 | 2***0 | Fuel hand priming pump | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Washer | |
| 25 | 2***0 | Male connector | |
| 26 | 2***0 | Angle lug | |
| 27 | 2***0 | Hose connector | |
| 28 | 0***0 | Hose clamp | |
| 29 | 2***0 | Low pressure hose-Id.-no.=1m | |
| 30 | 2***0 | Fuel pump | |
| 31 | 2***0 | T-reduction | |
| 32 | 2***1 | Fuel pipe | |
| 33 | 0***1 | Connector | |
| 34 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 35 | 0***0 | Tube clip w. rubber | |
| 36 | 0***2 | Allen screw | |
| 37 | 2***0 | Tube clamp-2 halves | |
| 38 | 0***1 | Detent edged washer | |
| 39 | 0***1 | Washer | |
| 40 | 0***1 | Locknut | |
| 41 | 0***0 | Hex head bolt | |
| 42 | 0***1 | Detent edged washer | |
| 43 | 0***1 | Cover plate | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 45 | 0***1 | Hex head bolt | |
| 45 | 0***0 | Hex head bolt | |
| 46 | 0***0 | Cover plate | |
| 47 | 0***0 | Tube clamp-2 halves | |
| 48 | 0***1 | Cutting ring | |
| 49 | 0***0 | Nozzle disc cap | |
| 50 | 2***0 | Steer nippel | |
| 51 | 2***0 | Clamp |
