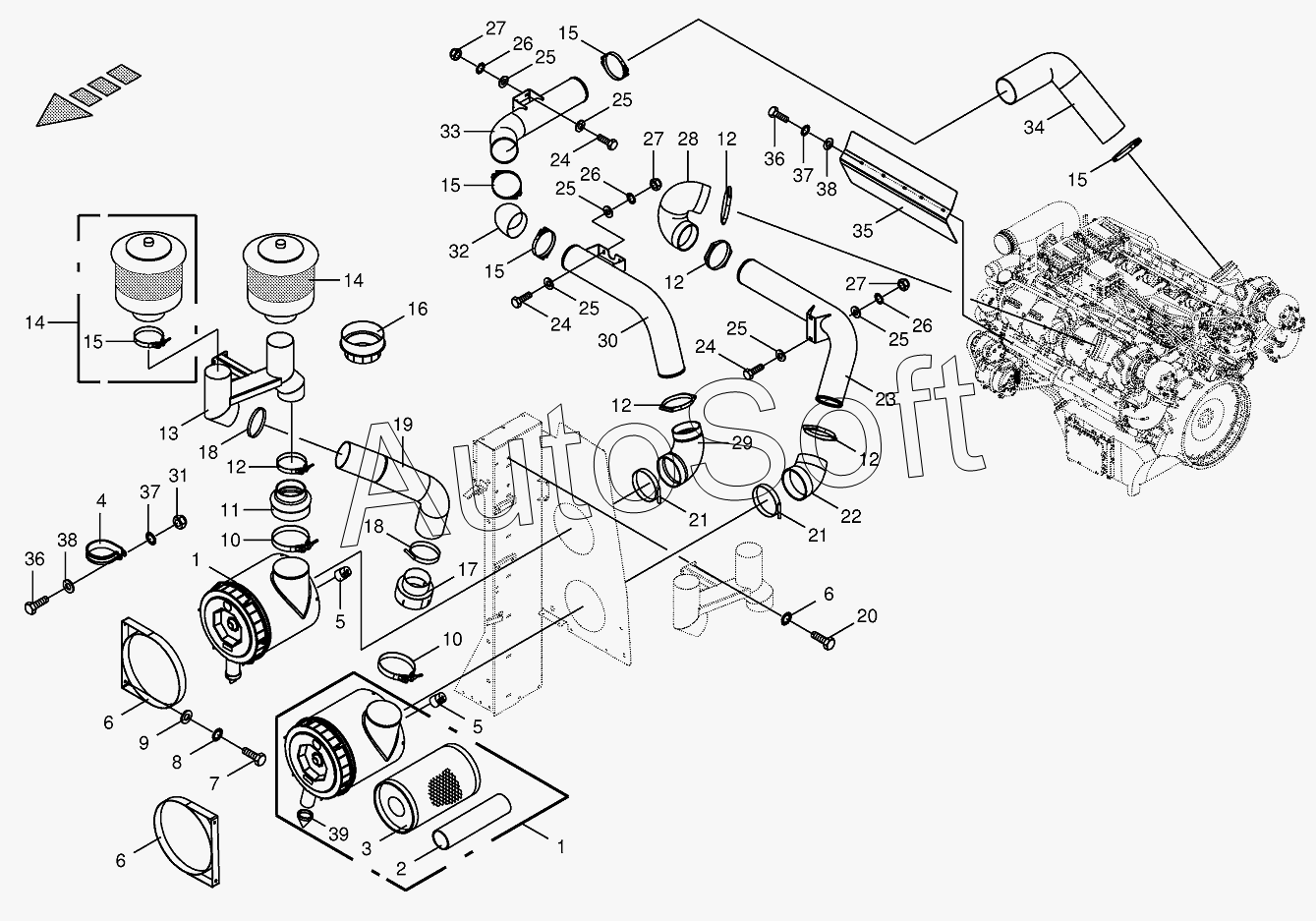

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Air cleaning equipment
1
1
2
3
4
5
5
6
6
6
7
8
9
10
10
11
12
12
12
12
12
13
14
14
14
15
15
15
15
15
16
17
18
18
19
20
21
21
22
23
24
24
24
25
25
25
25
25
25
26
26
26
27
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Air filter | |
| 2 | 0***0 | Safety filter | |
| 3 | 0***0 | Filter | |
| 4 | 9***0 | Tube clip w. rubber | |
| 5 | 0***0 | Vacuum indicator | |
| 6 | 0***0 | Clamp | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Washer | |
| 10 | 2***0 | Joint bolt-hose clamp | |
| 11 | 2***0 | Reducer | |
| 12 | 2***0 | Joint bolt-hose clamp | |
| 13 | 2***0 | Bracket | |
| 14 | 2***0 | Pre-Cleaner | |
| 14 | 2***0 | Pre-Cleaner | |
| 15 | 2***0 | Joint bolt-hose clamp | |
| 16 | 2***0 | Adapter-optional | |
| 17 | 2***0 | Reducer | |
| 18 | 2***0 | Hose clamp | |
| 19 | 2***0 | Spiral hose | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 2***0 | Joint bolt-hose clamp | |
| 22 | 2***0 | Rubber bend-45° | |
| 23 | 2***0 | Clean air pipe-below | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Washer | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***0 | Locknut | |
| 28 | 2***0 | Clean air knee | |
| 29 | 2***0 | Reducer | |
| 30 | 2***0 | Clean air pipe-front top | |
| 31 | 0***0 | Hex nut | |
| 32 | 2***0 | Rubber bend-45° | |
| 33 | 2***0 | Clean air pipe-back top | |
| 34 | 2***0 | Corrugated tube | |
| 35 | 2***0 | Screeninig sheet | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***0 | Washer | |
| 39 | 0***0 | Rubber valve |
