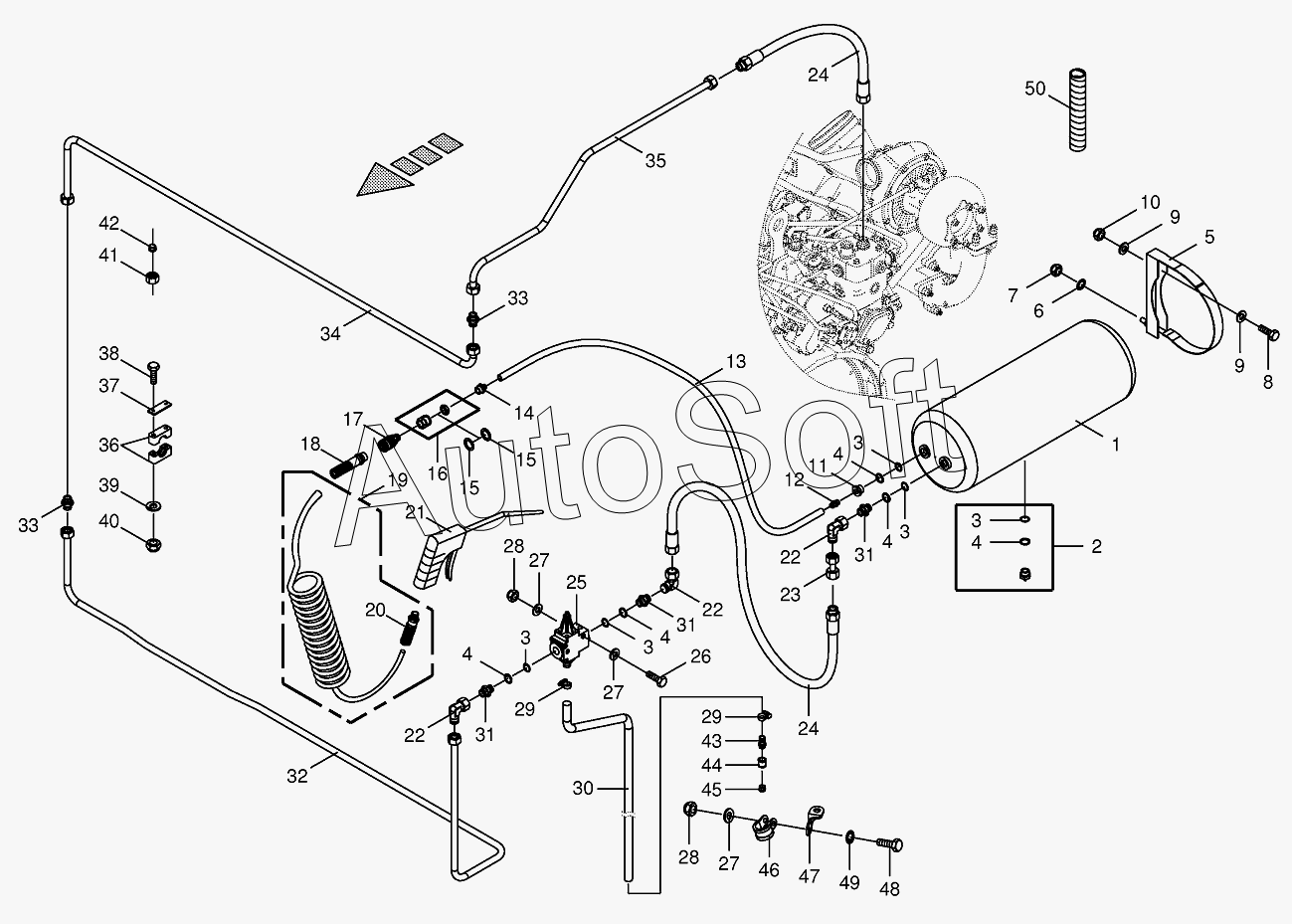

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Air pressure-Blow-out gun
1
2
3
3
3
3
3
4
4
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
22
22
23
24
24
25
26
27
27
27
28
28
29
29
30
31
31
31
32
33
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Air pressure container | |
| 2 | 0***1 | Drain valve | |
| 3 | 0***0 | O-ring | |
| 4 | 0***0 | Thrust ring | |
| 5 | 0***1 | Tension band | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Locknut | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Washer | |
| 10 | 0***0 | Locknut | |
| 11 | 0***0 | Reducing piece | |
| 12 | 2***0 | Male connector | |
| 13 | 2***0 | Plastic tubing -Id.-no.= 1m | |
| 14 | 2***0 | Male connector | |
| 15 | 0***0 | Supporting disc | |
| 16 | 9***0 | Sleeve bulkhead | |
| 17 | 2***0 | Clutch w. external screw threa | |
| 18 | 0***0 | Plugnipple with bend protectio | |
| 19 | 0***1 | Spiral hose | |
| 20 | 0***0 | Straight screw-in connection | |
| 21 | 0***0 | Blow-out gun | |
| 22 | 0***0 | Angle lug | |
| 23 | 0***0 | Double nipple | |
| 24 | 0***0 | Hose | |
| 25 | 0***1 | Pressure governor | |
| 26 | 0***1 | Hex head bolt | |
| 27 | 0***0 | Washer | |
| 28 | 0***0 | Locknut | |
| 29 | 0***0 | Tube clip | |
| 30 | 0***0 | Hose-Id.-no.= 1m | |
| 31 | 0***1 | Male connector | |
| 32 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 33 | 0***0 | Connector | |
| 34 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 35 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 36 | 2***0 | Tube clamp -2 halves | |
| 37 | 0***0 | Cover plate | |
| 38 | 0***0 | Hex head bolt | |
| 38 | 9***0 | Hex head bolt | |
| 39 | 0***1 | Washer | |
| 40 | 0***1 | Locknut | |
| 41 | 0***0 | Nozzle disc cap | |
| 42 | 0***1 | Cutting ring | |
| 43 | 2***0 | Hose connector | |
| 44 | 2***0 | Passage sleeve | |
| 45 | 2***0 | Silencer | |
| 46 | 0***0 | Tube clip w. rubber | |
| 47 | 2***0 | Support | |
| 48 | 0***0 | Hex head bolt | |
| 49 | 0***1 | Detent edged washer | |
| 50 | 2***0 | Spiral strip-Id.-no.= 1m |
