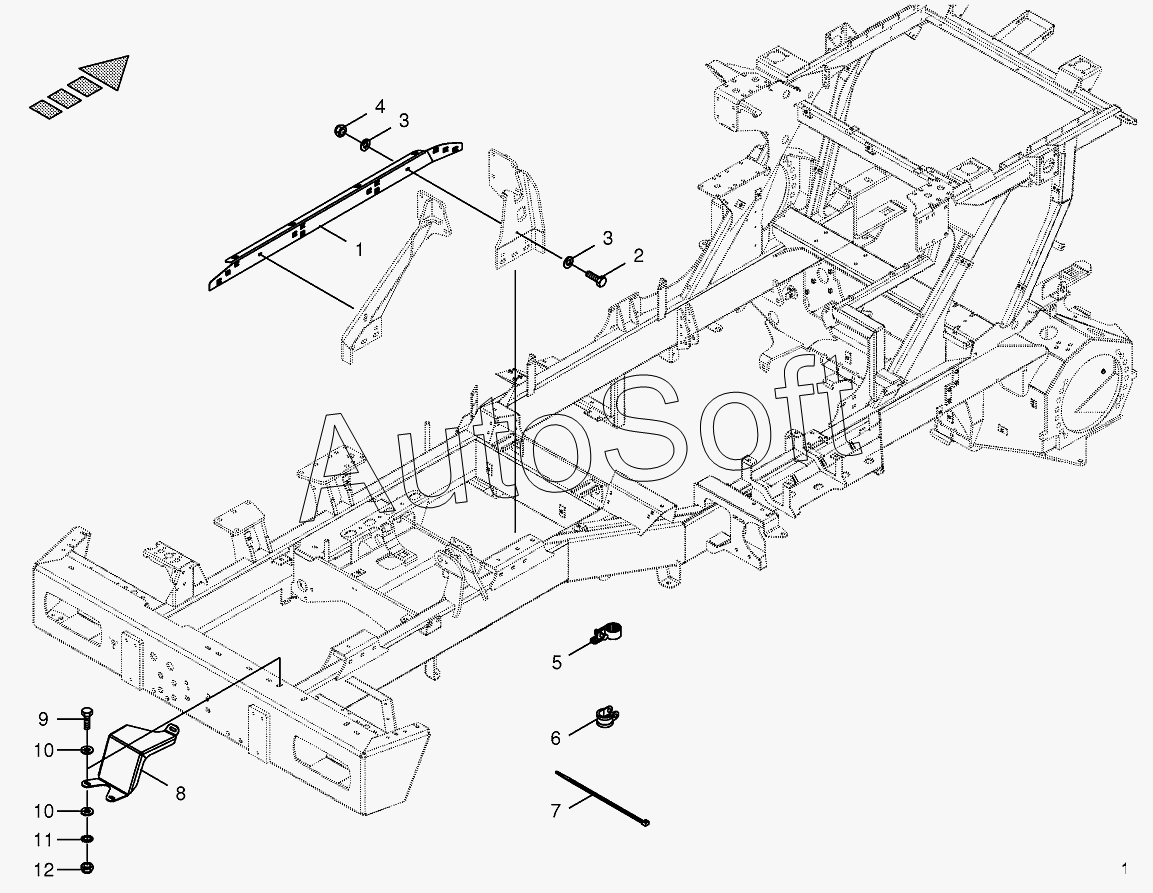

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1 (2013). Wiring harness fastening
1
2
3
3
4
5
5
5
5
5
6
6
6
7
7
7
8
9
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Cable mounting sheet | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***0 | Washer | |
| 4 | 0***0 | Locknut | |
| 5 | 0***0 | Screwless corrugatend tube | |
| 5 | 0***0 | Screwless corrugatend tube | |
| 5 | 0***0 | Screwless corrugatend tube | |
| 5 | 0***0 | Screwless corrugatend tube | |
| 5 | 0***0 | Screwless corrugatend tube | |
| 6 | 0***1 | Tube clip w. rubber | |
| 6 | 0***0 | Tube clip w. rubber | |
| 6 | 0***0 | Tube clip w. rubber | |
| 7 | 0***1 | Cable band | |
| 7 | 0***2 | Cable band | |
| 7 | 0***1 | Cable band | |
| 8 | 2***0 | Cover plate | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Washer | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Locknut |
